3Dウィンドウでのカーテンウォールの作成

組み立てツールの通常の方法で、カーテンウォールを入力します。

3Dウィンドウでは、デフォルトのカーテンウォール入力面は、現在の3D入力面と同じです。

その他の入力面の定義については、「3Dウィンドウのカーテンウォール入力面」を参照してください。

ポリライン図形作成法

1. カーテンウォールツールが選択された状態で、情報ボックスからポリライン - 単一図形作成法とデフォルト入力面を選択します。

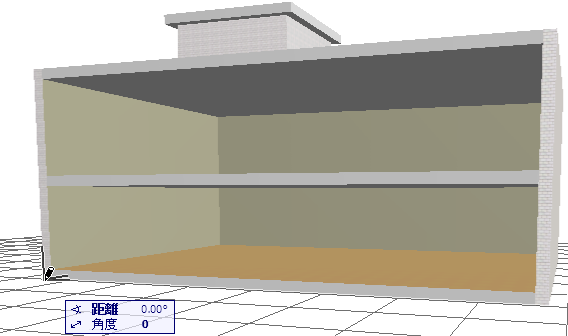

2. クリックして、カーテンウォールの基準線の描画を開始します。

   この例では、以下のようになります。

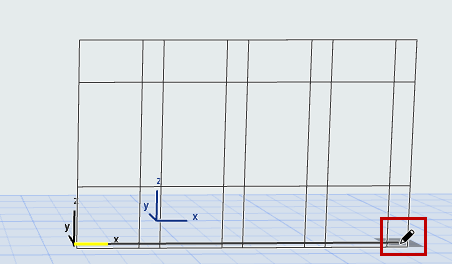

3. 建物の前面の2隅をクリックして、基準線の長さを定義します。

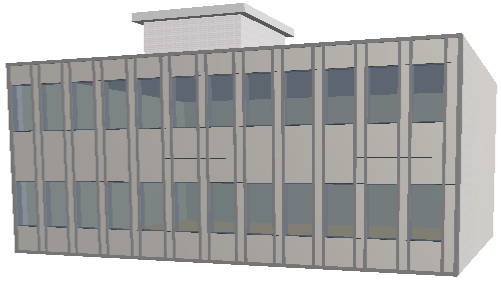

   3Dで結果を確認します。





境界図形作成法

1. カーテンウォールツールが有効になった状態で、情報ボックスから境界図形作成法と自由入力面法を選択します。





2. 一連のクリックによって、入力面を定義します。

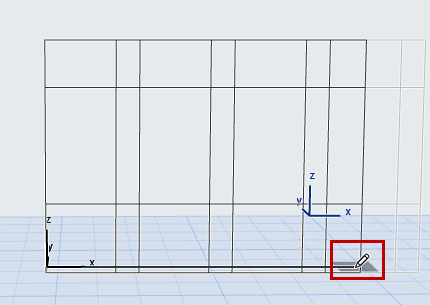

3. ポリラインの描画と同様に各節点をクリックしながら、入力面上にカーテンウォールの境界を描画します。
   注: 最初に描画した境界分節が、カーテンウォールの基準線になります。
4. ダブルクリックするか、ハンマーカーソルでクリックして、ポリゴンを閉じます。

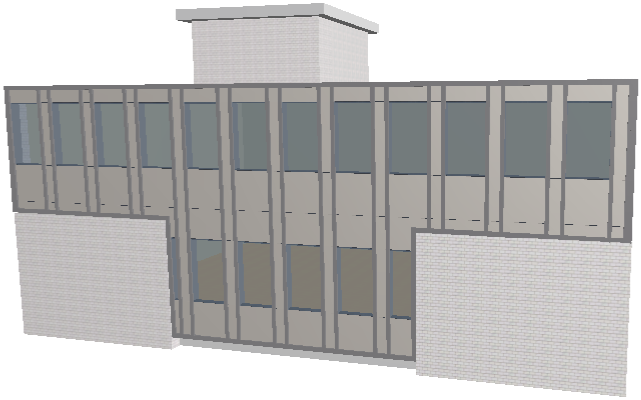

   3Dで結果を確認します。
