カーテンウォールのモデル表示オプション

ビューベースのカーテンウォール表示を定義するには、モデル表示オプションを使用します。

モデル表示オプションを使用して、各ビューで個別にカーテンウォール部材の表示/非表示を指定し、個別の表示設定を行います。

[ドキュメント]→[モデル表示]→[モデル表示オプション]に移動します。

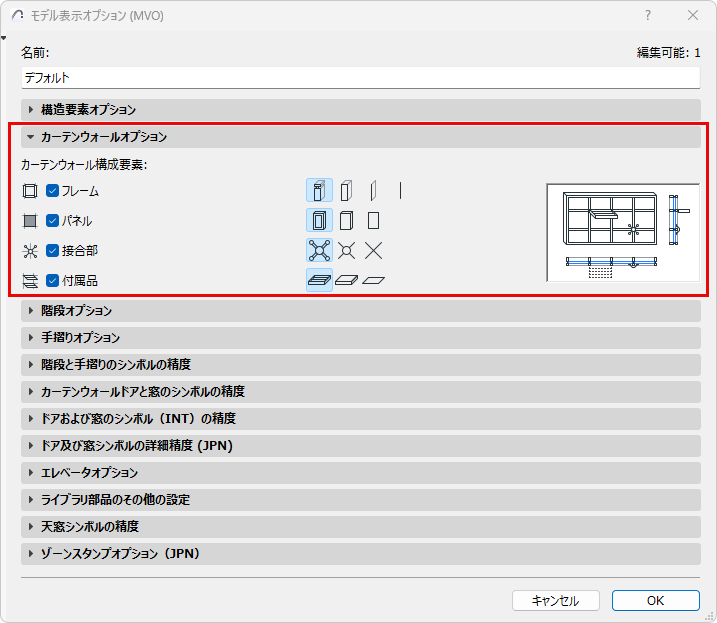

[カーテンウォールオプション]パネルに移動します。

構成要素の表示/非表示

デフォルトでは、全てのカーテンウォール構成要素（フレーム、パネル、接合部、付属品）が表示されます。このモデル表示オプションセットで、表示しない構成要素をオフにします。

詳細レベル表示（構成要素単位）

構成要素ごとにアイコンをクリックして、その表示を指定します: 詳細、簡略、またはスキーム。

フレームには追加のオプションがあります。軸のみを表示。

[詳細]：形状全体（例：ビルディングマテリアルが交差する断面形状構成要素）が表示されます。
図 1. カーテンウォールの詳細表示
[簡略]：矩形のボックスとして表示され、単一のビルディングマテリアルが使用されます。
図 2. フレーム/パネル：詳細表示、付属品：簡略表示
[スキーム]：スキーム（グリッドラインおよび境界）のみが表示されます。
図 3. カーテンウォールのスキーム表示（平面図）

図 4. カーテンウォールのスキーム表示（3D/立面図）

モデル表示オプション定義の上書き

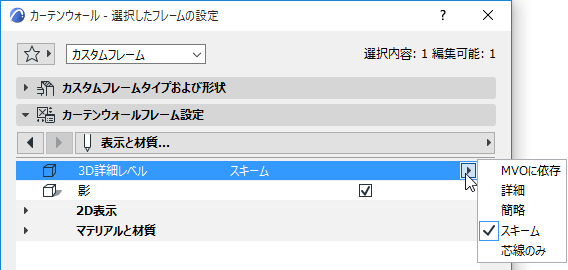

個々のカーテンウォール部材または部材クラスについて、モデル表示オプションで定義されている3D詳細レベルを、その構成要素レベルの設定ダイアログで上書きできます。
