1つのカーテンウォールに複数の境界を含めることができます。この機能の利点は、1つのカーテンウォールで複数の別々の形状や断面図を作成しながら、その全てに対して同じスキームを使用できることです。
- 通常の方法で、面の1つに直線カーテンウォールを描画します。

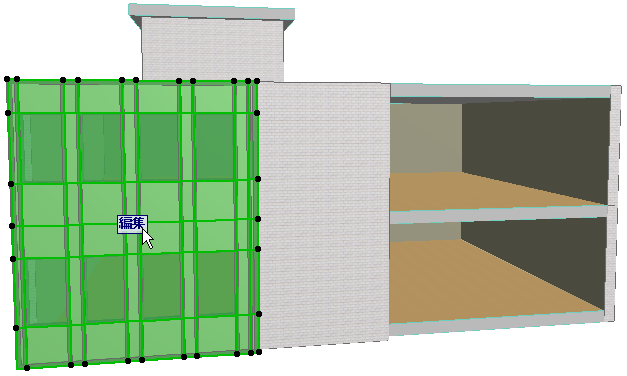

- カーテンウォールを選択し、編集モードに入ります。[環境]表示オプションがオンになっていることを確認します。
- スキームツールと境界入力方法を選択します。
境界を描画したいカーテンウォール分節をクリックします
- 新規境界の描画を開始します。描画は、現在編集されているカーテンウォールの基準面で行われます。
注: カーテンウォールのベース表面は複数の方向に無限であるため、元の1つのカーテンウォールで作業しながら、新規の境界を複数描画するための空間を確保できます。
- 選択したグリッドラインを編集するか、パネルパターンを編集してみてください。このカーテンウォールの各部分は、1つの基準面と1つのスキームに基づいて構築されているため、同期して処理されます。
