カーテンウォール接合部

[カーテンウォール接合部]は、フレームをサポートしたり、多くの場合フレームの代わりにパネル同士を結合するオプション構造です。これによって、継ぎ目がなく、従来のフレームワークよりも軽い構造を作成できます。

接合部は、1つまたは複数のグリッド点に配置されます。グリッドラインを移動すると、接合部も移動します。

接合部が編集モードで選択されている場合、以下の操作を行うことができます。

接合部は、デフォルトではカーテンウォールの内側に配置されます。接合部をカーテンウォールの反対側に反転させることもできます（接合部ツールの設定または情報ボックスの[反転]ボタンを使用）。

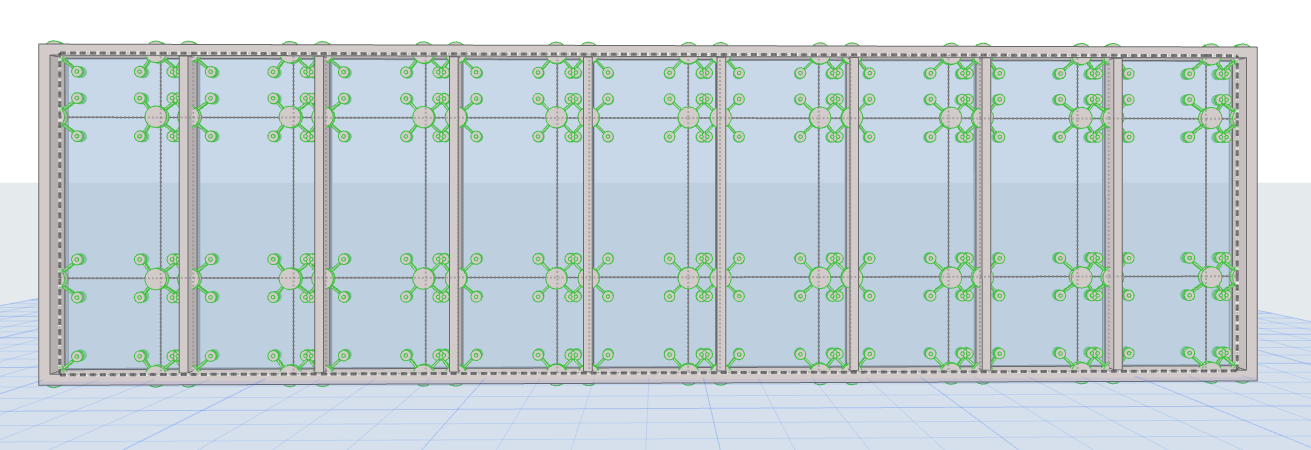

接合部を全てのグリッド点上に配置する

接合部は、個別に配置することも、交差部ごとに自動的に配置することも可能です。

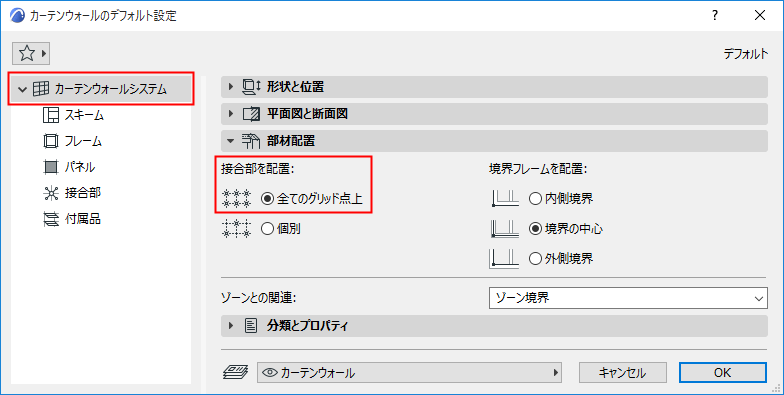

全てのグリッド点上に配置するには、カーテンウォールシステム設定の[部材配置]でこのオプションを選択します。

3Dウィンドウからカーテンウォール編集モードを開始します。

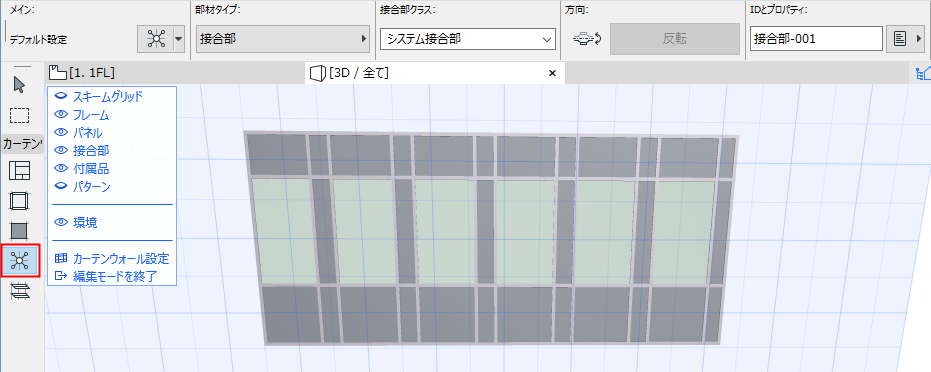

接合部ツールを起動します。

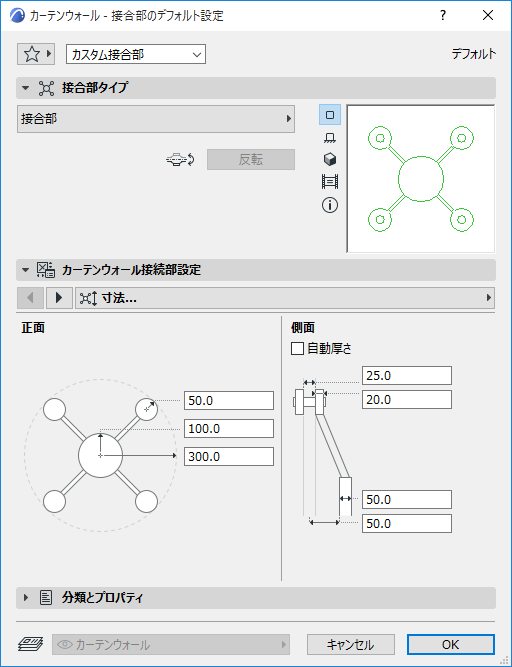

カスタムパラメータを使用する場合は、接合部の設定ページを開いて、必要に応じてパラメータを調整します。

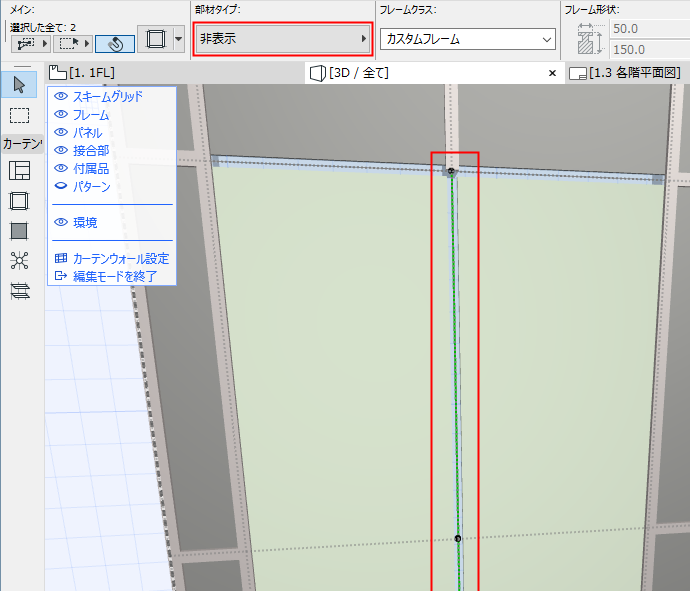

フレームの代わりに接合部を使用する場合は、目的のパネル接続点のフレームを選択し、それを「非表示」タイプに切り替えます。

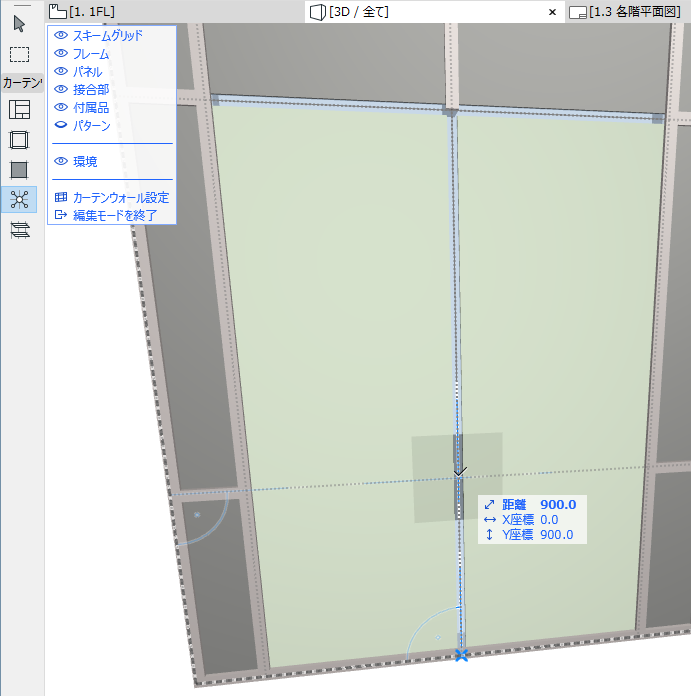

接合部ツールを有効にして、接続の中心にあるホットスポットをクリックします。

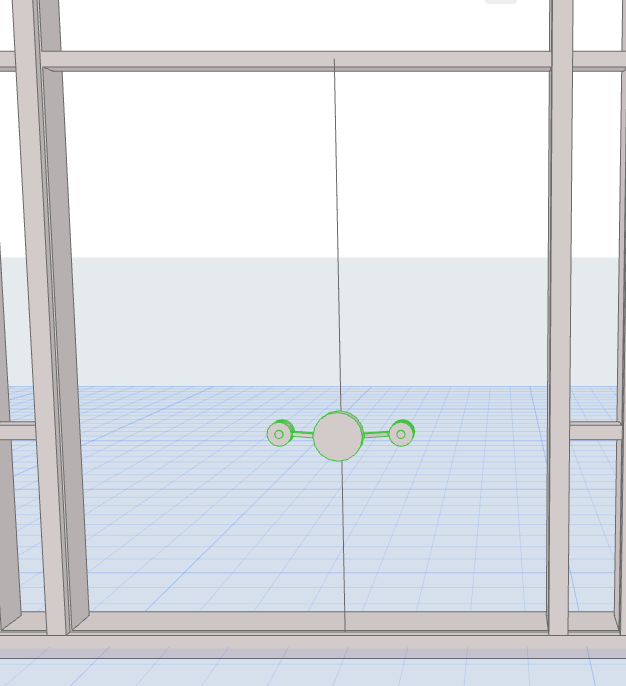

クリックして、カーテンウォールのどちら側に接合部を配置するかを定義します。接合部は、クリックした場所に最も近いパネル接続点に配置されます。
注: 方向を反転させるには、接合部を選択して情報ボックスの[反転]をクリックします。
