壁の修正-基準線

[基準線/基準面]階層メニューのコマンドを使用して、選択した壁の基準線の位置と方向を変更します。デフォルトでは、このメニューは[編集]→[基準線/基準面]にあります。

このコマンドは、平面図で壁の位置を変更せずに基準線を移動します。

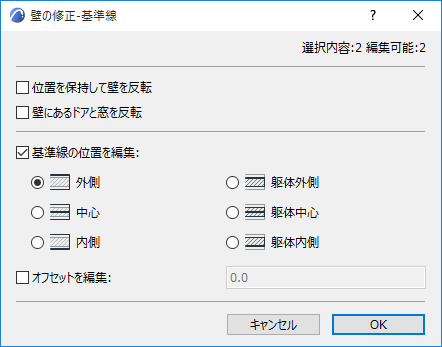

[壁基準線の変更]コマンドでは、以下のダイアログボックスが表示されます。

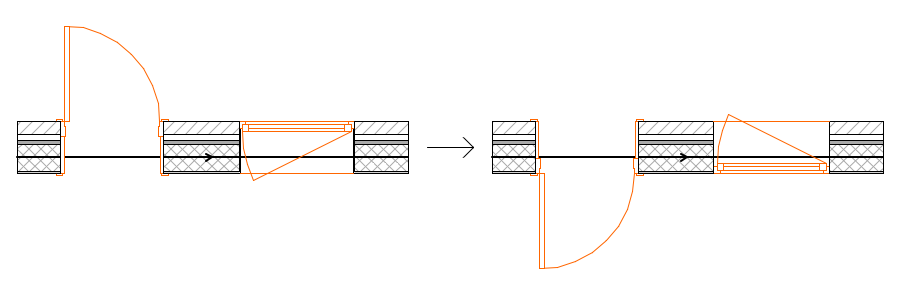

ドアと窓は変更されません（以下のボックスをオンにした場合を除く）。

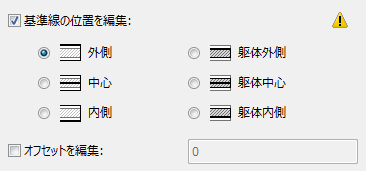

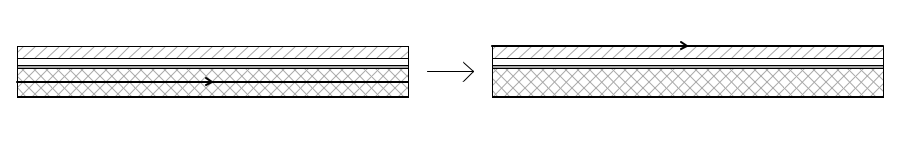

[基準線の位置を編集]：このボックスをオンにすると、平面図の壁の位置を変更せずに選択した壁の基準線を移動できます。

注: ここで基準線位置を変更しても、断面形状壁には影響しません。

[オフセットを編集]：このボックスをオンにして、定義した位置からの基準線のオフセット距離を入力します。正の値を入力すると基準線は壁の躯体の中心に向かって移動し、負の値を入力すると基準線は中心から離れます（壁自体は移動しません）。

基準線が中心または躯体中心にある場合は、オフセットは使用できません。
