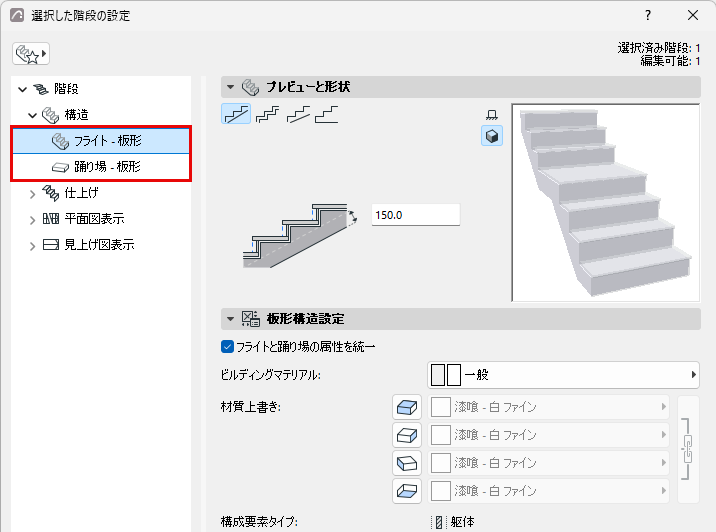

板形の階段および踊り場

これらの設定は、階段または踊り場に板形タイプを選択した場合に使用できます。

板形の階段：形状を選択する

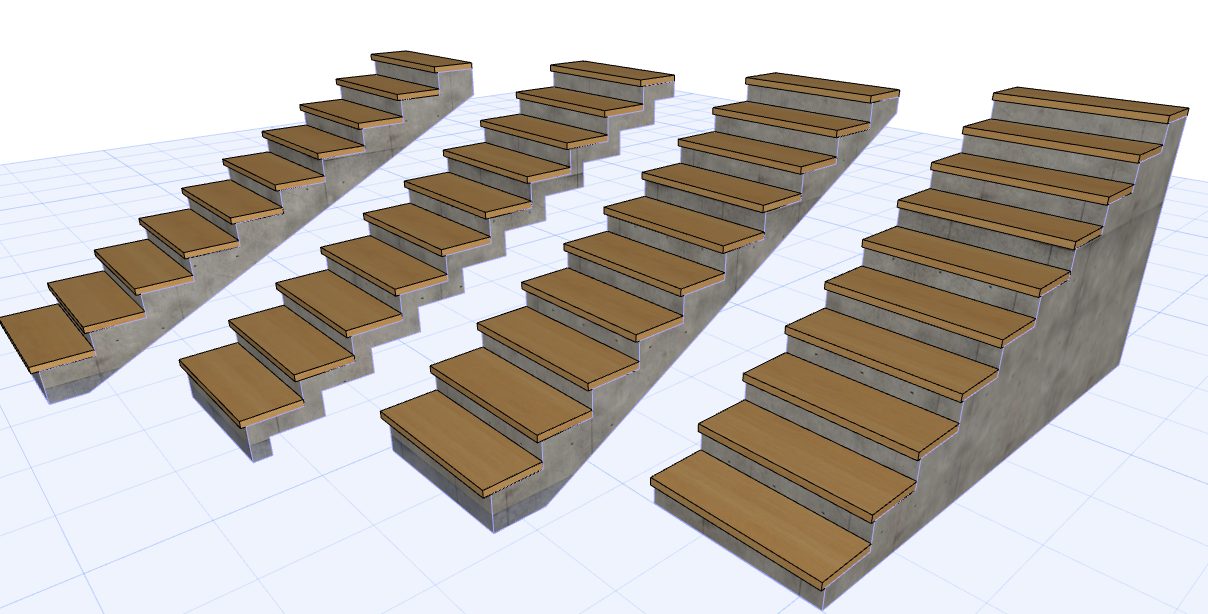

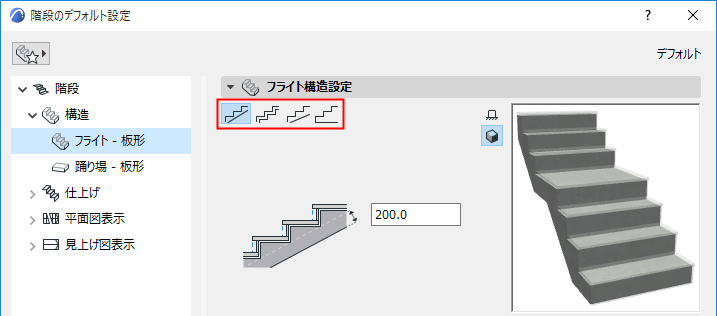

4つのボタンを使用して、板形の階段の下面の形状を選択します。左から：

下部には、厚さ/オフセットの値を入力します（該当する場合）。プレビューウィンドウでフィードバックを確認してください。

板形構造設定

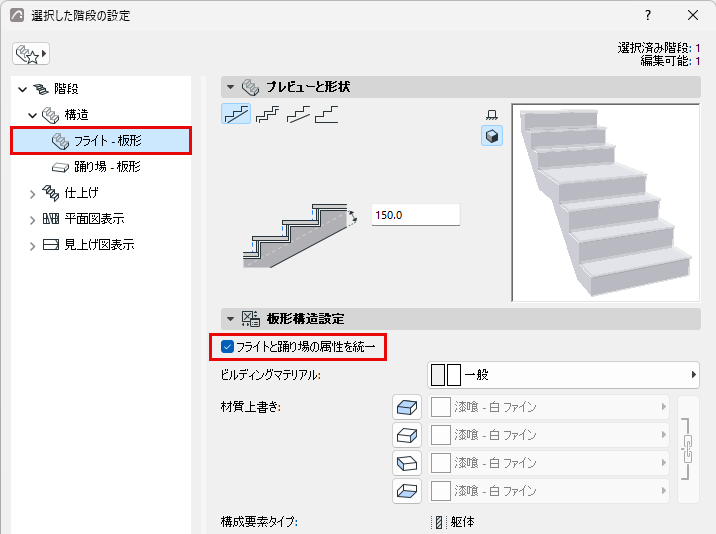

このパネルを使用して、板形の階段/踊り場の属性（ビルディングマテリアルなど）を設定します。

板形階段構造の構成要素タイプは常に「躯体」です。これは3Dビューの躯体表示に関連し、構成要素タイプに基づいて要素の表示/非表示を選択できます。

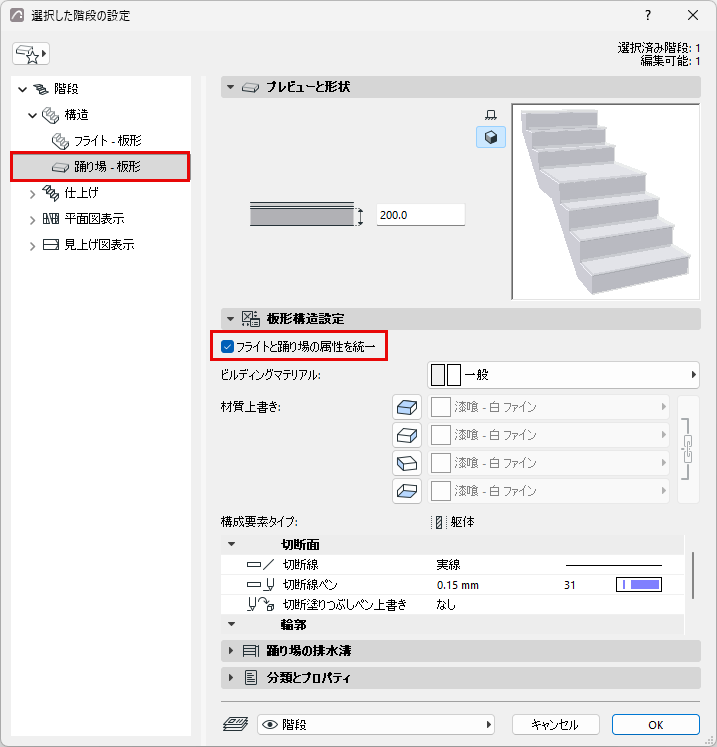

[階段と踊り場の属性を統一]をオンにすると、両方の板形（階段と踊り場）に同じ属性が適用されます。

注: 「属性を統一」チェックボックスは、構造属性にのみ適用され、厚さには適用されません。

階段の排水溝/踊り場の排水溝

このパネルは、板形にのみ使用できます。

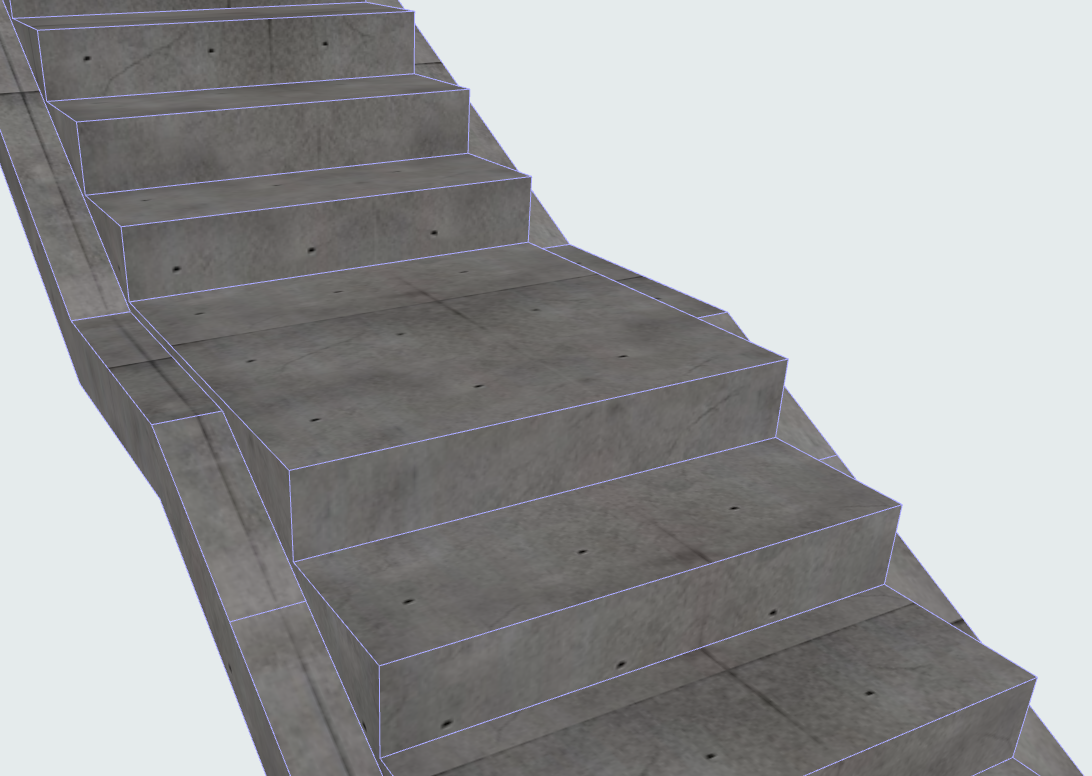

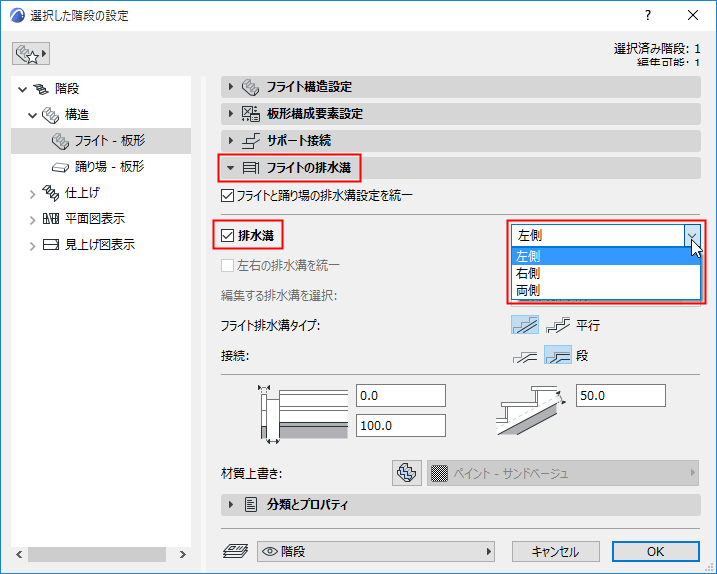

[排水溝]をオンにすると、階段構造の左側/右側に排水溝を配置できます（階段と踊り場の両方に使用可能）。

[フライトと踊り場の排水溝設定を統一]をオンにすると、両方の階段構造に同じ設定が適用されます。

フライトの排水溝：

排水溝幅/深さの値を設定します。オフセットも設定できます。

必要に応じて、材質上書きを排水溝に適用します。
