パターンエディタ（手摺りツールの設定）
パターンエディタは、セグメント設定ページの上部および手摺り構成要素の全ての設定ページで使用できるグラフィカルインターフェイスです。
パターンエディタを使用して、各セグメントに固有の手摺りパターンを組み合わせることができます。ユーザー定義の配列ロジックに従って、各セグメント内でパターンを繰り返すことができます。
パターンエディタでは、このパターンがシンボルで表示されます。パターンの構成要素として、トップレール、ハンドレール、レール、子柱、手摺子、およびパネルを使用できます。

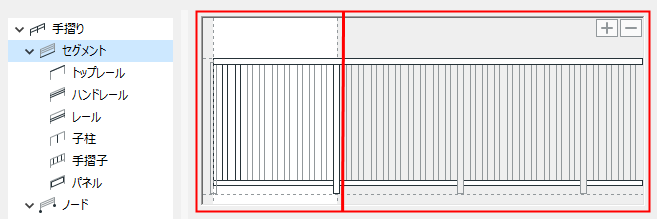

パターンエディタインターフェイスの白色部分は、パターンそのものを表しており、セグメント全体にわたって配置されます。パターンは、必要に応じて繰り返すことや、配列設定に応じて繰り返すことができます。この白色部分（パターン長さ）は、パターン内の最後（右端）の子柱まで続きます（下図では点線で示されています）。
詳細については、後述の「パターン長さ」を参照してください。
パターンエディタの選択項目

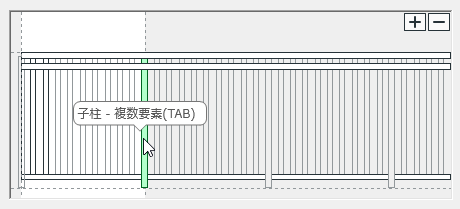

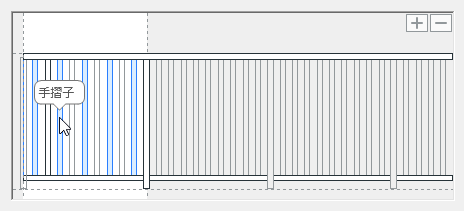

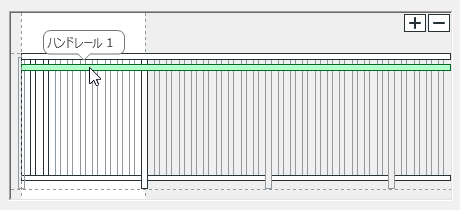

パターンから構成要素を選択するには、カーソルを合わせてフィードバックを表示します。

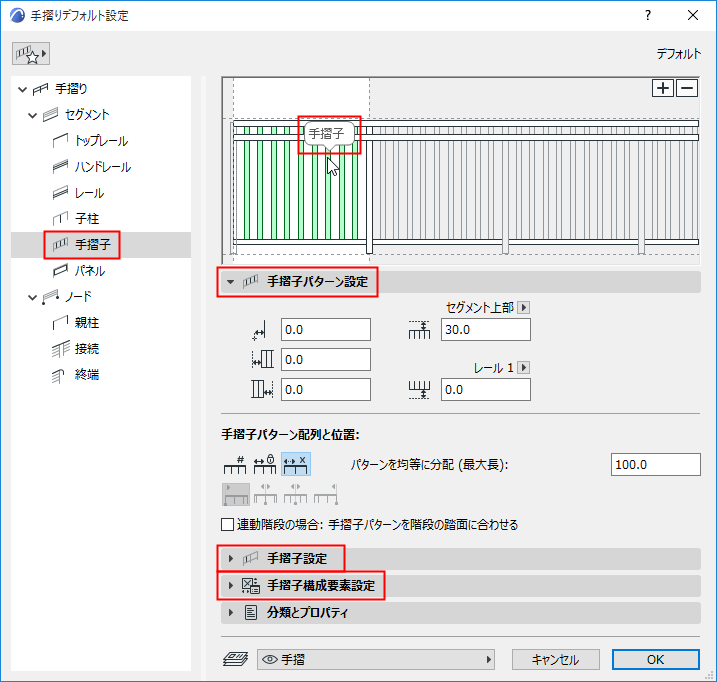

構成要素をクリックして選択します。ツリー構造の構成要素タイプも選択され、ダイアログボックスでその設定を使用できます。
構成要素をパターンエディタに追加する

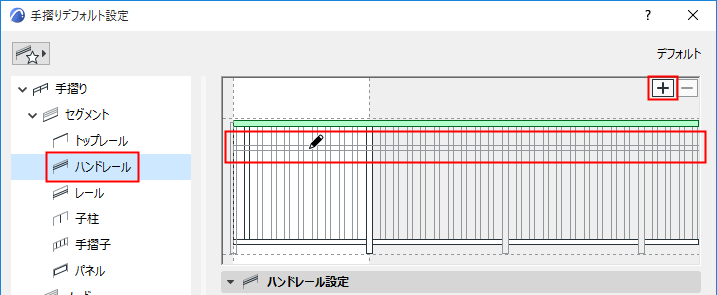

手摺り構成要素をパターンエディタに追加するには、以下の手順を実行します。

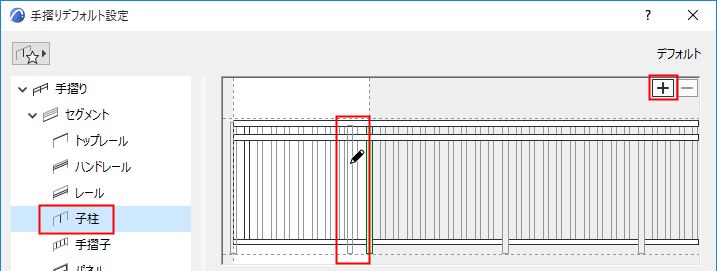

例:子柱をパターンエディタに追加する

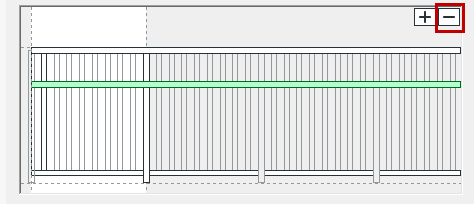

パターンエディタから構成要素を削除する
パターンエディタから構成要素を削除するには、以下の手順を実行します。
パターン内の構成要素を選択して、以下のいずれかの操作を行います。
パターン長さ
パターンは、パターンエディタの白色領域内の右端の子柱まで続きます。

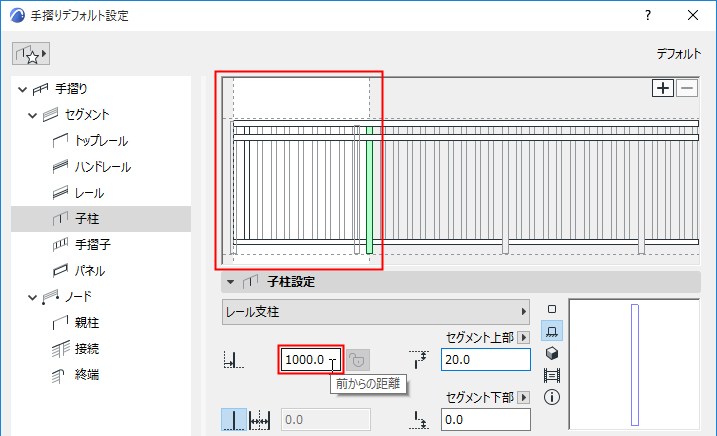

パターン長さを変更するには、子柱を選択して下部の設定の[前からの距離]値を調整します。
詳細は、「子柱設定（手摺りツール）」を参照してください。
パターンをセグメントの長さに変換
手摺りを配置してから、

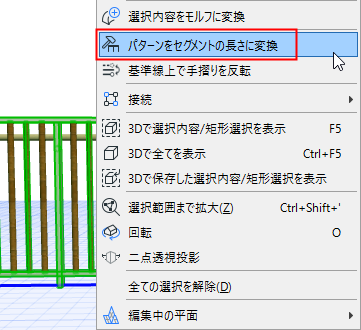

その手摺りを選択し、コンテキストメニューの[パターンをセグメントの長さに変換]を使用します。

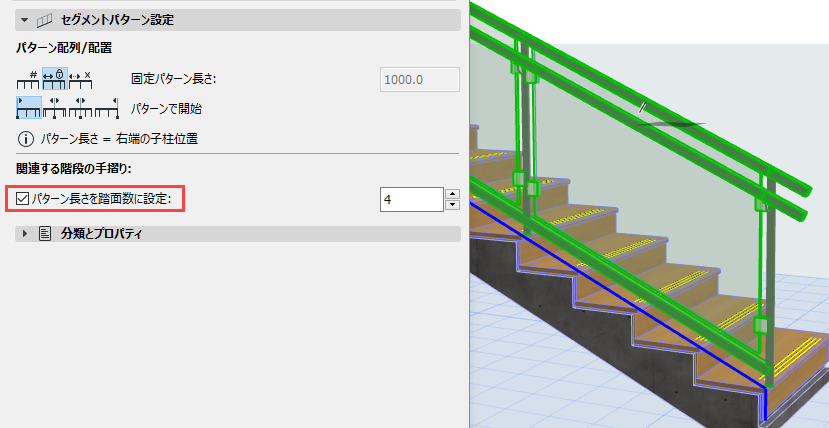

階段の踏面幅にパターン長さを適合させることもできます。
