レール構成要素設定（トップレール/ハンドレール/レール）

このパネルは、レールタイプの全ての手摺り構成要素（トップレール、ハンドレール、レール）の設定ダイアログで使用できます。

使用可能なコントロールは、選択するレール構成要素に応じて異なります（組み込み、断面形状など）。

各水平レールタイプの構成要素設定を個別に行う必要があります（トップレール、ハンドレール、レール）。

目的のレール構成要素の特定のダイアログボックスを開きます（例：ハンドレールを編集する場合は、[ハンドレール設定]ダイアログからレール構成要素の設定を使用します）。

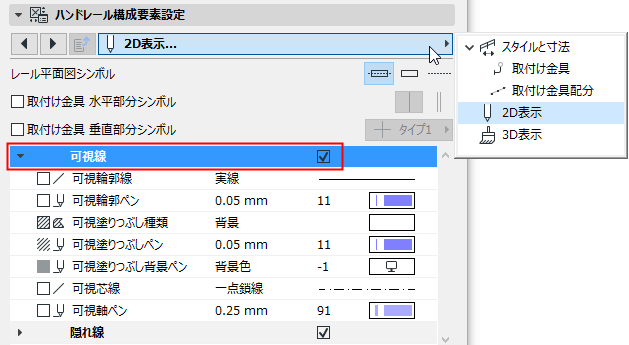

レールの2Dシンボルタイプ

レール構成要素設定の[2D表示]タブページでシンボルタイプを選択します。

レールの2Dシンボル表示

下部のコントロールを使用して、レール構成要素の2D表示を設定します（手摺りの表示部と非表示部）。



レールの2Dシンボルの表示/非表示を切り替える

デフォルトでは、手摺り構成要素の表示設定は、[ドキュメント]→[モデル表示]→[モデル表示オプション]→[手摺りオプション]で定義します。

手摺りの設定でレールシンボルの表示設定をカスタマイズします （「手摺りの平面図シンボル構成要素」を参照してください）。

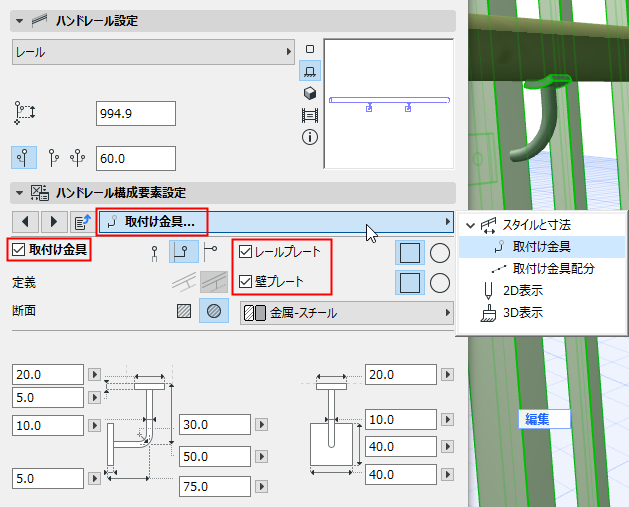

取付け金具の設定

[レール構成要素設定]の[取付け金具]タブページを使用して、サイズやビルディングマテリアルなどの設定にアクセスします。例えば、断面形状レール取付け金具の構成要素には、壁プレート、レールプレート、またはその両方を指定できます。



取付け金具配分

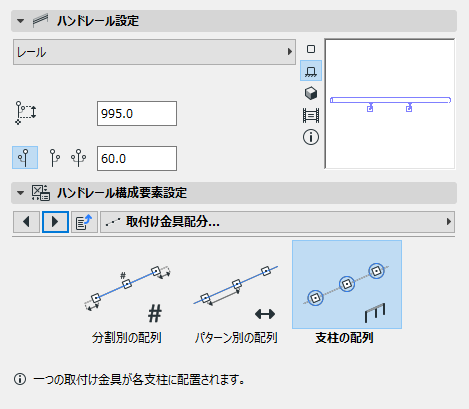

レール構成要素設定の[取付け金具配分]タブページを使用して、レールに沿った取付け金具の配置方法を定義します。

以下から配列方法を選択します。

  • [支柱の配列]：支柱および子柱ごとに取付け金具を配置します。

    FixingDistribution.png  PostInnerPost3D.png

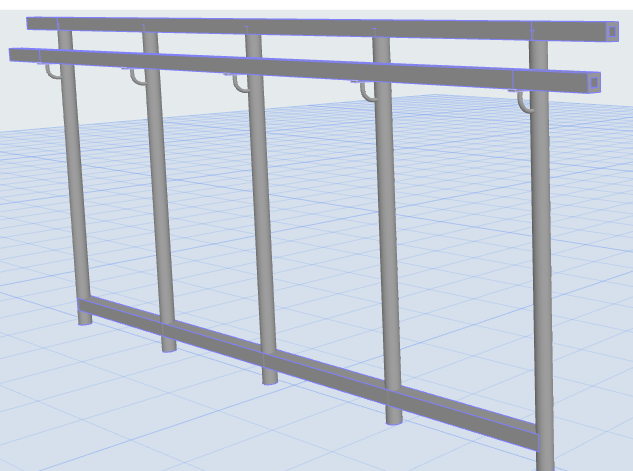

    支柱および子柱のハンドレール取付け金具

  • [分割別の配列]
    • [部分数]フィールドに、セグメント長さに合わせて配置する取付け金具の総数を入力します。
    • [下からの終端]には、最初/最後の取付け金具とレール終端との間隔を指定します。

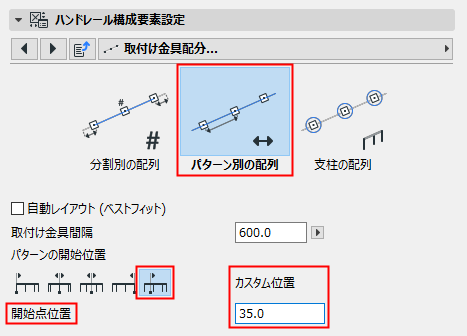

  • [パターン別の配列]
    • 指定するパターン長さ内に取付け金具を均等に分配します。
    • [自動レイアウト（最適化）]をオンにするか、あるいは
    • 取付け金具を分配する始点を選択します。
      • [セグメント開始]または[セグメント終端]
      • [セグメント中央]：1つの取付け金具を中央に配置してから、設定した間隔で残りの取付け金具を両側に分配します。
      • [セグメント中央（最適化）]：設定した間隔で取付け金具を分配し、セグメント全体にわたり対称性を確保します。
      • [カスタム位置]：始点を入力します（セグメント開始からの距離）。

        LayoutBySpacing.png LayoutBySpacing3D.png

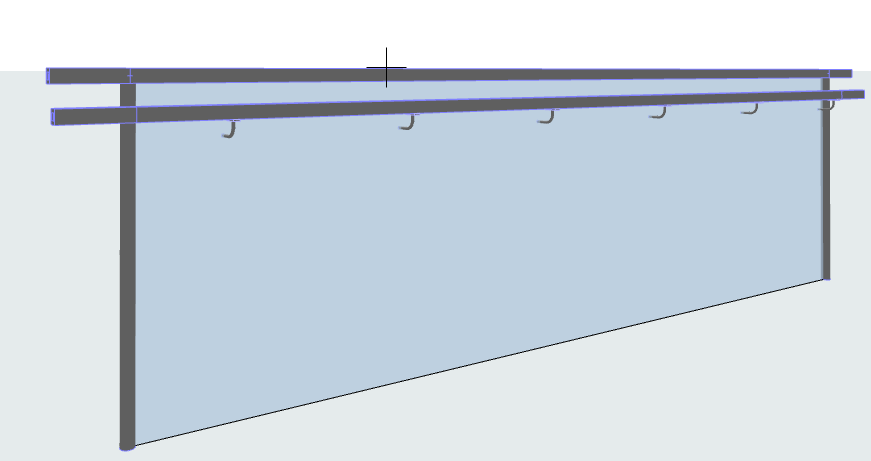

        均等に分配されたハンドレール取付け金具：カスタム位置から開始
