接続設定（トップレール、ハンドレール、レール）

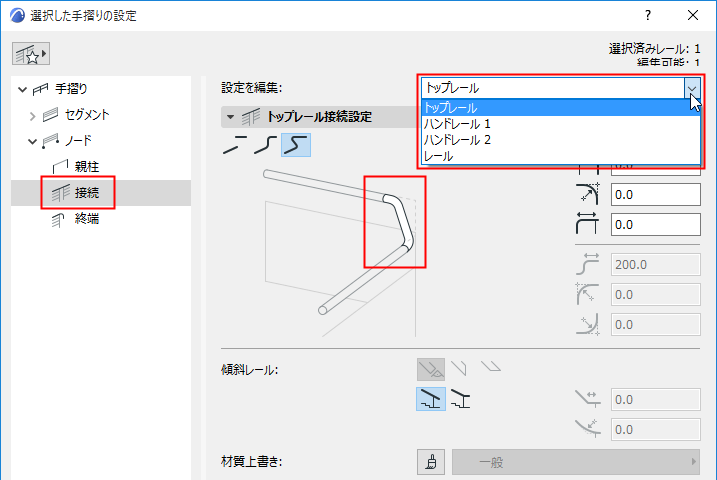

各レールタイプ（トップレール、ハンドレール、標準のレール）に対して、これらの設定ページを使用してセグメント接続部分の形状を定義します。

接続するレールとは異なる材質を使用して、セグメント接続部分を表示できます（[材質上書き]を使用）。

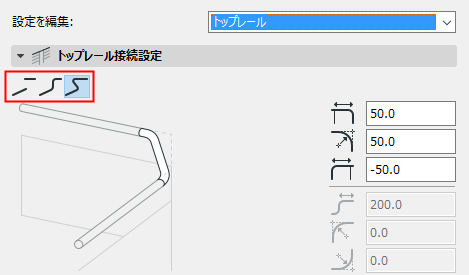

レール接続タイプ

以下の3つの接続タイプのいずれかを使用して、指定したレールタイプをセグメント間で接続する方法を選択します。


  • [切断]：隣接するセグメントのレールは接続されません。必要に応じて、それぞれにオフセット（正または負の値）を設定します。
  • [グースネック]：隣接するレールは、水平部分と垂直部分で構成されるグースネックを使用して接続されます。

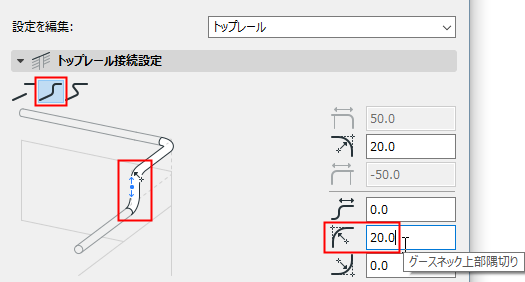

    右側の編集可能なフィールドでは、グースネックの各接続部分のオフセット値（正または負の値）および隅切り値を設定します。

    プレビューには、編集中の部分が強調表示されます。

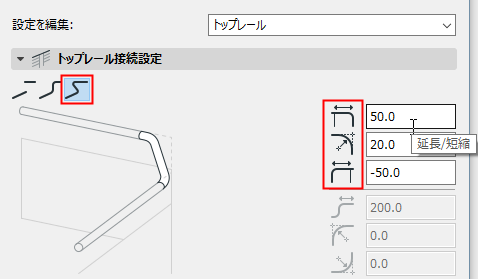

  • [直接接続]：隣接する2つのレールを延長して相互に接続します。右側の編集可能なフィールドでは、水平部分から湾曲する曲線部分のオフセット値（正または負の値）および隅切り値を設定します。


接続を編集する

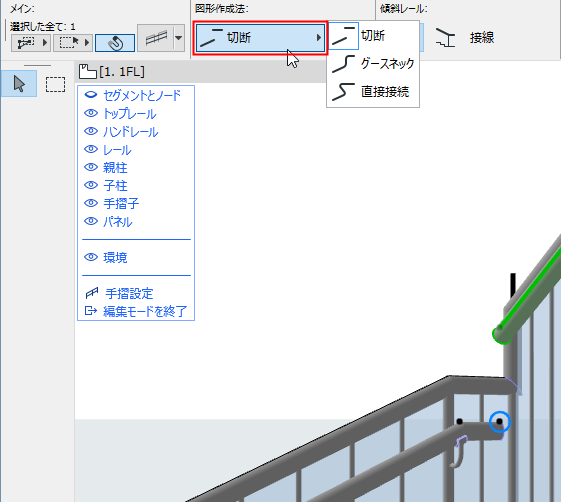

  • 編集モードで、情報ボックスまたは終端設定を使用して、選択した接続の設定を調整します。


傾斜レール（接続）- 終端形状

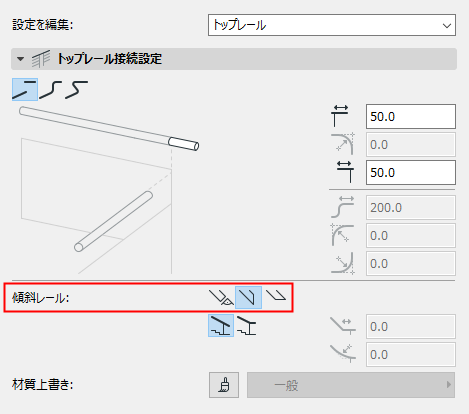

  • 傾斜レールの接続セグメントの終端形状を選択します（直角、垂直、水平）。

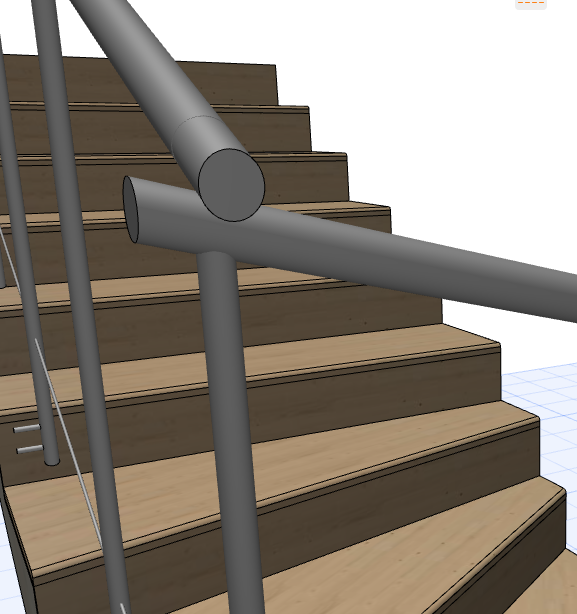

    SlopedRailingConnectionGeom.png  SlopedRailingConnectionGeom3D.png

傾斜レール（接続）- セグメント接線または水平

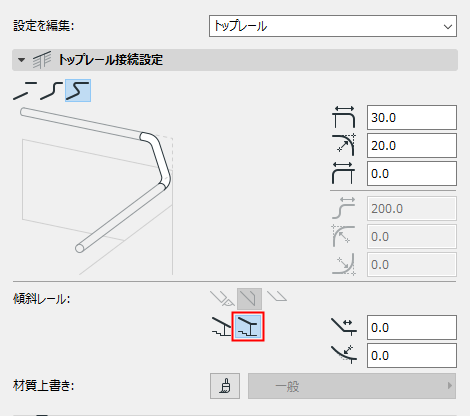

  • このオプションを使用して、傾斜レールと水平角が接触する水平セグメントを接続に追加します。
  • 追加するセグメントの長さと、必要に応じて隅切り値を入力します。

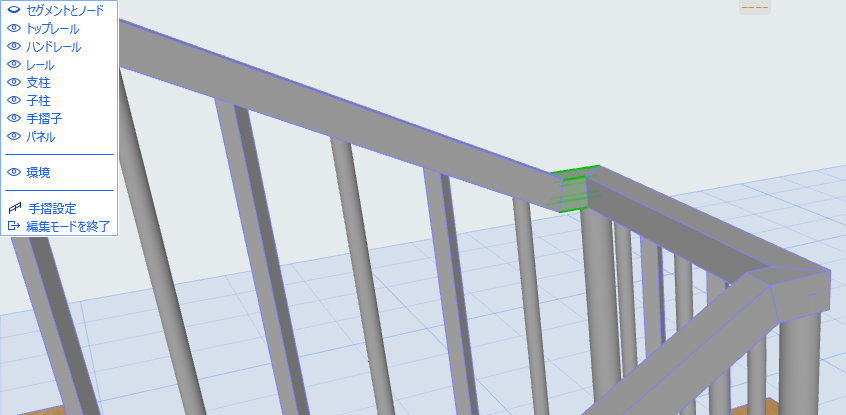

編集モードで生成されたセグメント：
