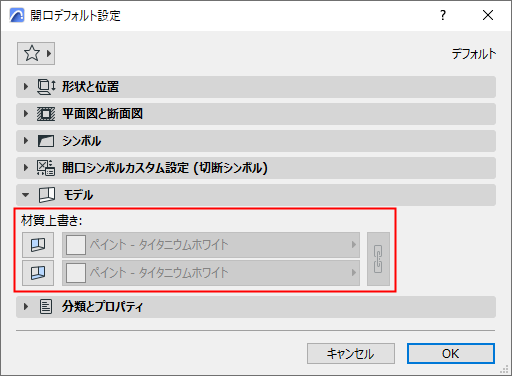

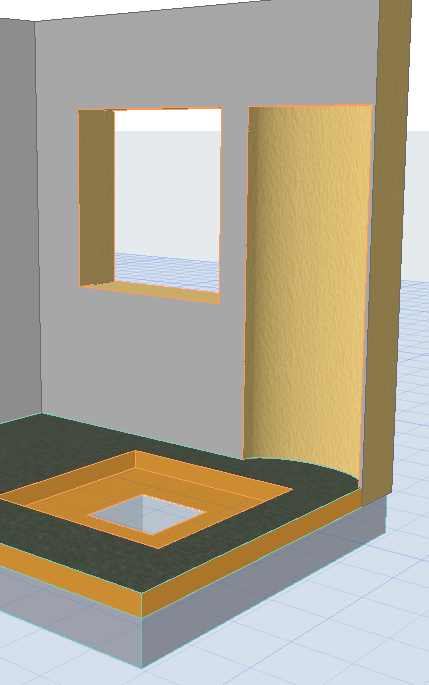

開口部の3D表示

デフォルトでは、開口部はホスト要素の材質を表示し、上書きはできません。

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

開口部の材質を上書き

必要に応じて、開口の押出や終端に別の材質を適用することができます。

  • 押出:開口部の側面で、ホスト要素を切断している部分
  • 終端:限定開口部の1つまたは2つの端で、ホスト要素に接するが切断しない部分(ニッチやくぼみなど)。
  1. 開口を選択します
  2. 材質上書きを開く
    • 情報ボックス
    • 開口部設定のモデルパネル
  3. 終端材質や押し出し材質のトグルを有効化します。
  4. ポップアップから目的の材質を選択します。
    注: 鎖アイコン(「材質リンク」)をクリックすると、同じ材質を終端と押し出しに適用することができます。

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

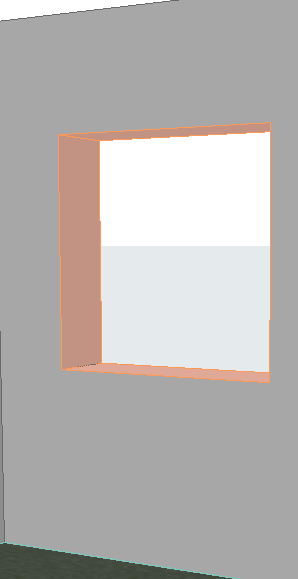

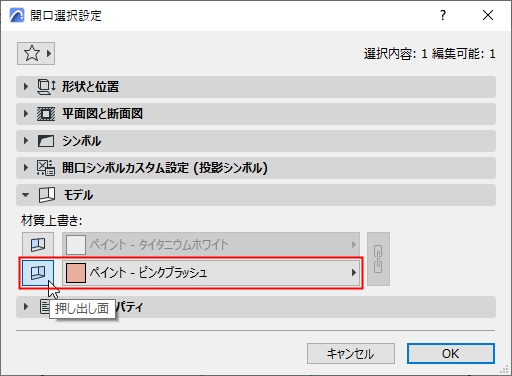

    開口部の材質を上書き - 押し出し

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

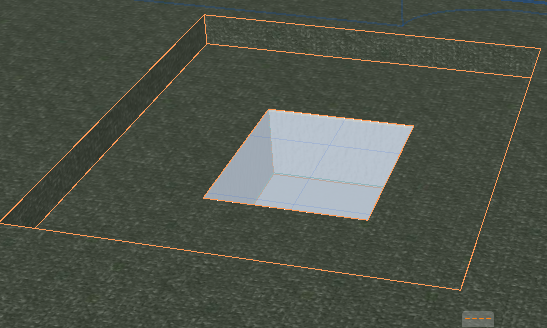

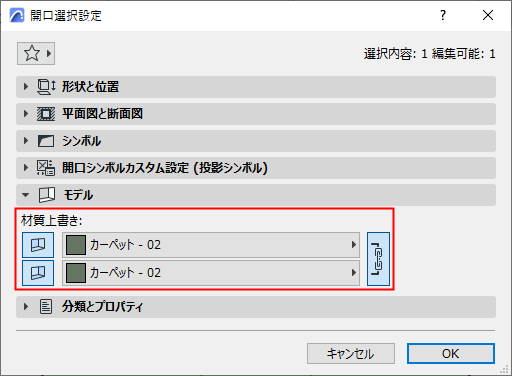

    開口部の材質を上書き - 押し出しと終端の両方
