有限開口を使用してニッチやくぼみを作成する

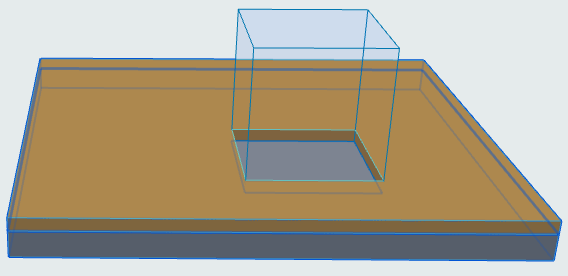

有限開口は、壁のニッチやスラブのくぼみなどに使用できます。

片側を制限

  1. 開口の設定または情報ボックスで、[片側を制限]を選択します。

  2. 開口を配置する連動要素をクリックします。

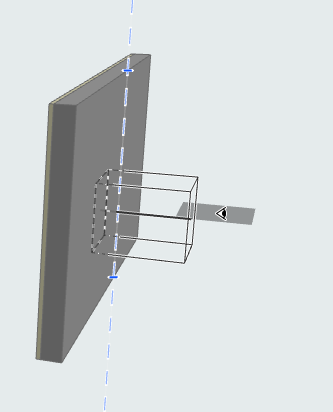

  3. 目玉カーソルを移動して配置オプションを確認します（例：ホスト壁の基準線の片側）。

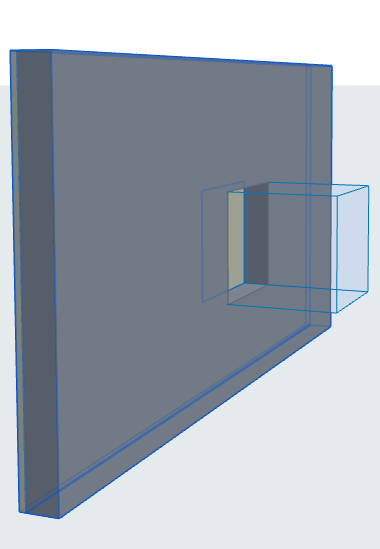

  4. クリックして配置します。開口の制限側はホストの基準線/面と一致します。

    LimitedOpening2.png   SlabRecess.png

ホスト要素の基準線/面のオフセット

以下のいずれかを実行します。

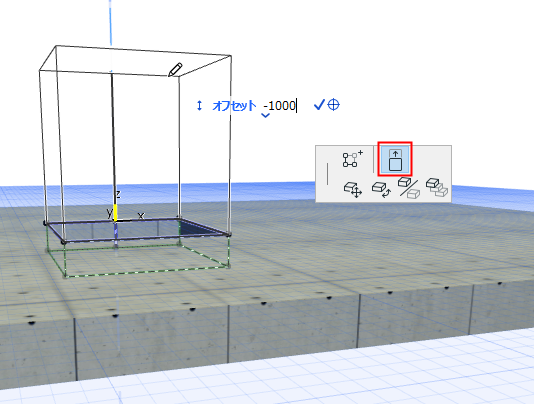

  • ペットパレットから[基準面からオフセット]コマンドを使用します。

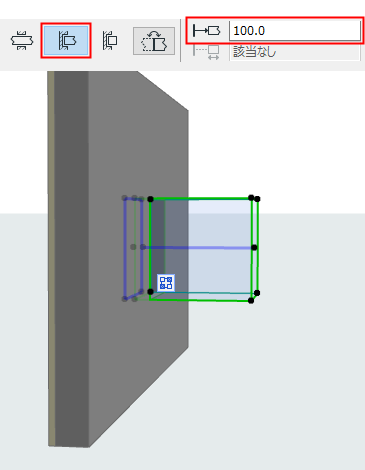

  • 設定または情報ボックスでオフセットを入力します。

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

両側を制限

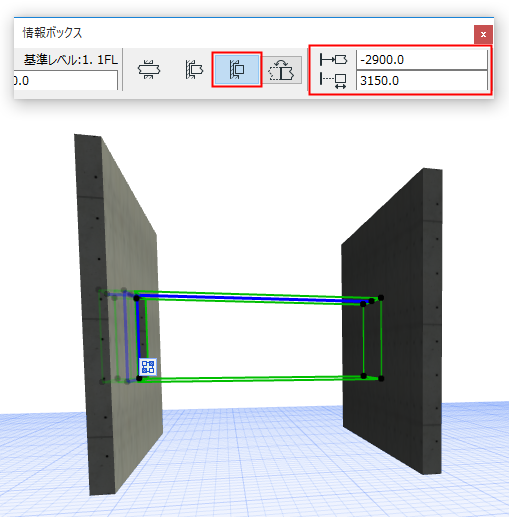

  1. 開口の設定または情報ボックスで、[両側を制限]を選択します。
  2. オプションとして、ホストの基準線/面からの開口のオフセットを設定できます（設定または情報ボックスで、正または負のオフセットを入力します）。
  3. 目的の開口長さを入力するか、または長さをグラフィカルに編集します。


開口の基準線/面の移動

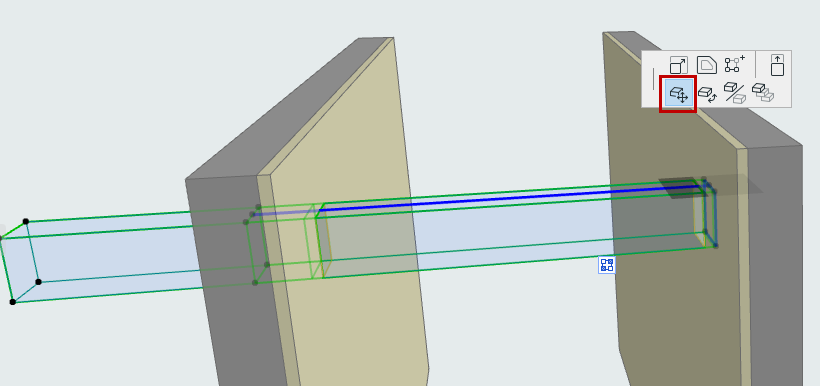

開口を水平または垂直で配置した場合（直角を除く）、ペットパレットから[移動]コマンドを使用して開口の基準線/面の位置を変更できます。



開口の反転

有限開口の方向を逆にするには、開口の設定または情報ボックスで[反転]をクリックします。
