躯体と仕上げ

柱は、構造としての躯体と、躯体に付属する耐火材や被覆材として使用される仕上げの2つの構成要素から成っています。仕上げには独自のビルディングマテリアルがあるため、固有の交差の優先度が存在します。

柱または柱セグメントの仕上げを設定します。

注: 仕上げは、断面形状の柱（セグメント）には使用できません。

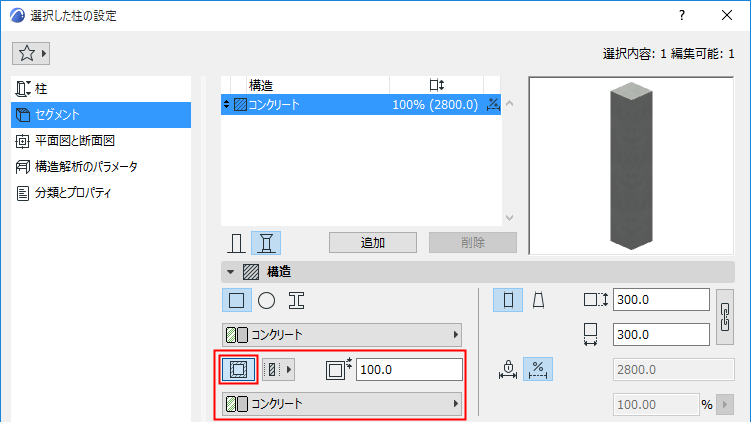

仕上げの追加/削除

  1. 柱の設定の[構造]パネル（[セグメント]ページ）に移動します。
  2. [仕上げの追加/削除]切り替えボタンを使用します。

  3. 右側のフィールドに均一の仕上げ厚さを定義します。
  4. ポップアップを使用して仕上げのビルディングマテリアルを選択します。

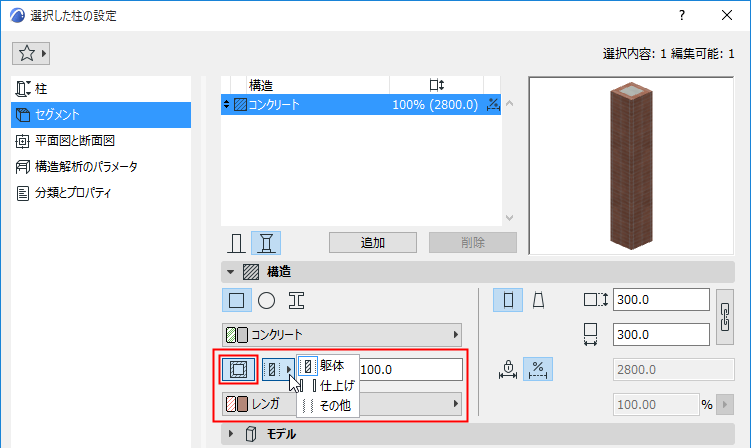

仕上げ構造：躯体、仕上げ、その他

仕上げ構成要素として「躯体」、「仕上げ」、または「その他」を定義できます。

注: [仕上げ]オプションは、ラップした柱には使用できません （「柱と複合構造壁：ラップまたは非ラップ 」を参照）。


躯体表示の設定では、2D表示と3D表示の両方で仕上げ構造が考慮されます。

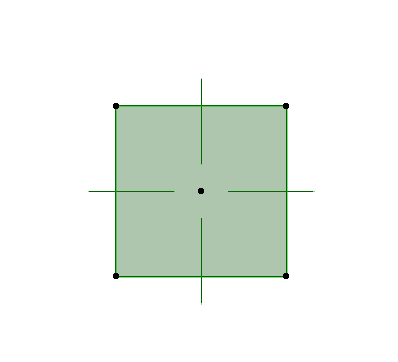

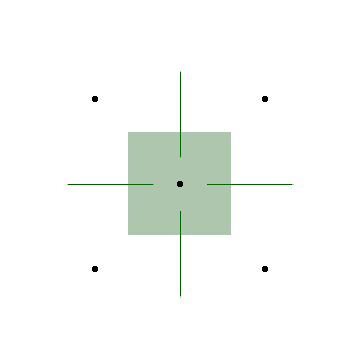

ColumnVeneer.png     VeneerStructureOnly.png

仕上げを使用した柱には、さまざまな躯体表示設定があります。この仕上げは「仕上げ」として定義されています。

「躯体表示」を参照してください。
