傾斜オブジェクト

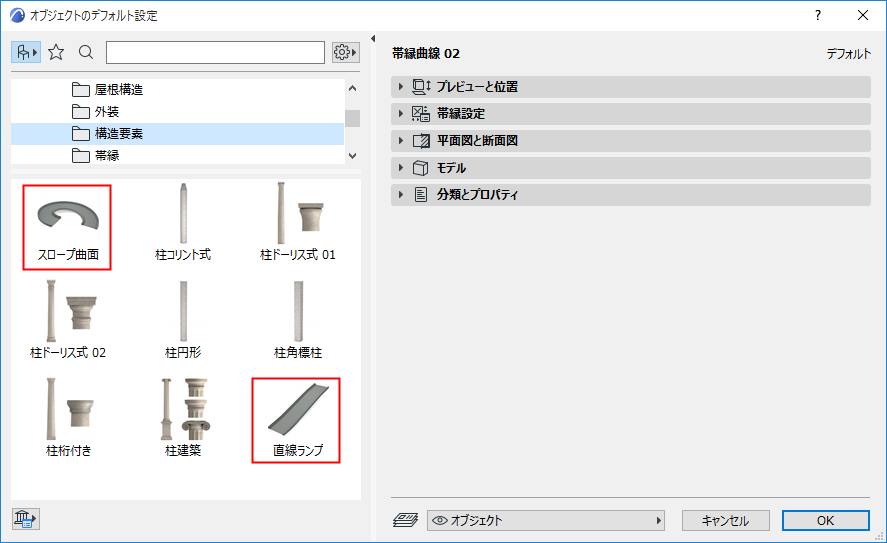

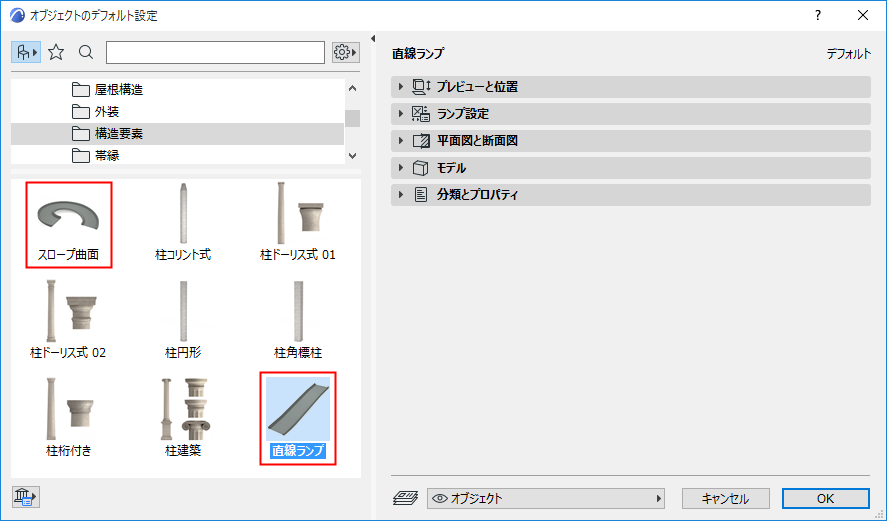

パラメトリックなランプオブジェクト（直線と曲線）を使って、必要な形式で表示される標準的なランプを作成できます。

傾斜の上部と下部に個別の遷移セグメントを定義します。

直線ランプ

スロープ

[ランプ設定]パネル（[寸法]ページ）を使用してスロープを定義します。

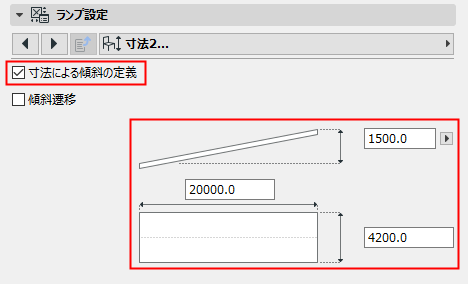

スロープを直接定義する場合	傾斜の長さ/高さの入力によりスロープを定義する場合

テキスト

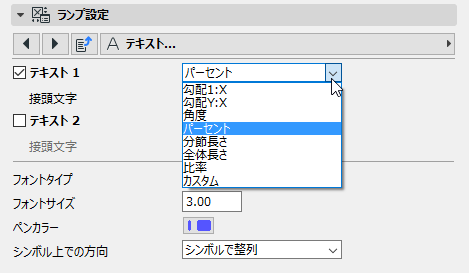

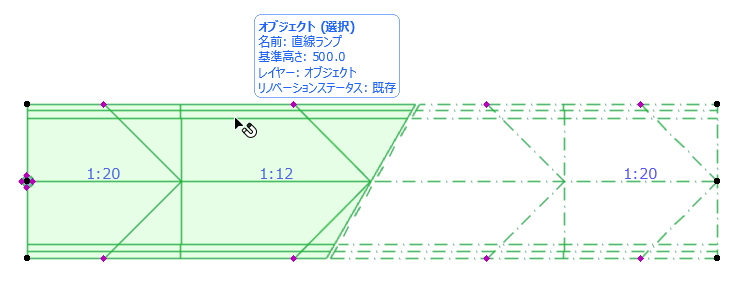

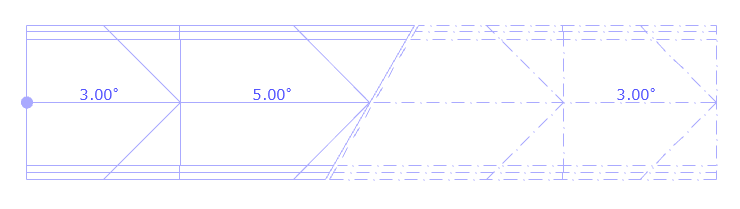

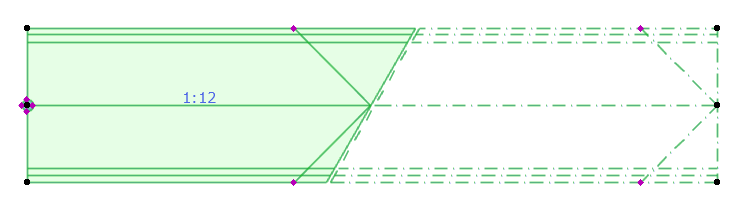

[ランプ設定]の[テキスト]ページを使用すると、選択した形式で2D傾斜上に1行または2行のテキストを表示できます。例えば、スロープに「1:X」と表示する場合、任意の文字やテキストを分離記号として使用できます。

遷移

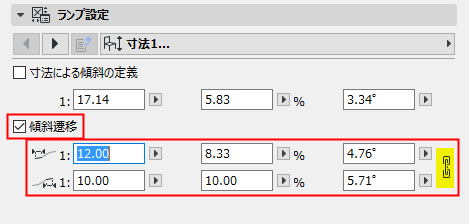

[ランプ設定]パネル（[寸法1]および[寸法2]ページ）：

[傾斜遷移]をオンにして、傾斜の上部と下部に遷移セグメントを作成して定義します。
各セグメントのスロープを定義します（直接定義または寸法による定義）（鎖アイコンをクリックすると、上部と下部の両方の遷移に同じ値が使用されます）。

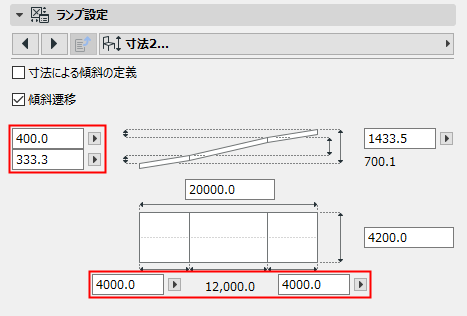

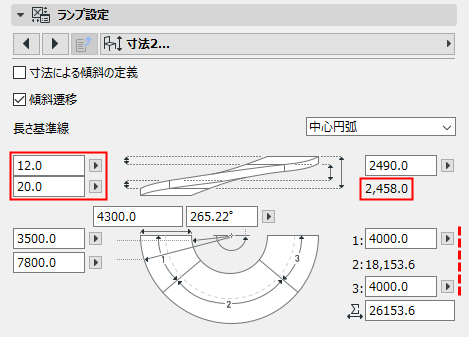

[寸法2]ページでは、追加の寸法フィールドを使用できます。ここでは、各遷移セグメントの長さと高さの値を入力または計算します。

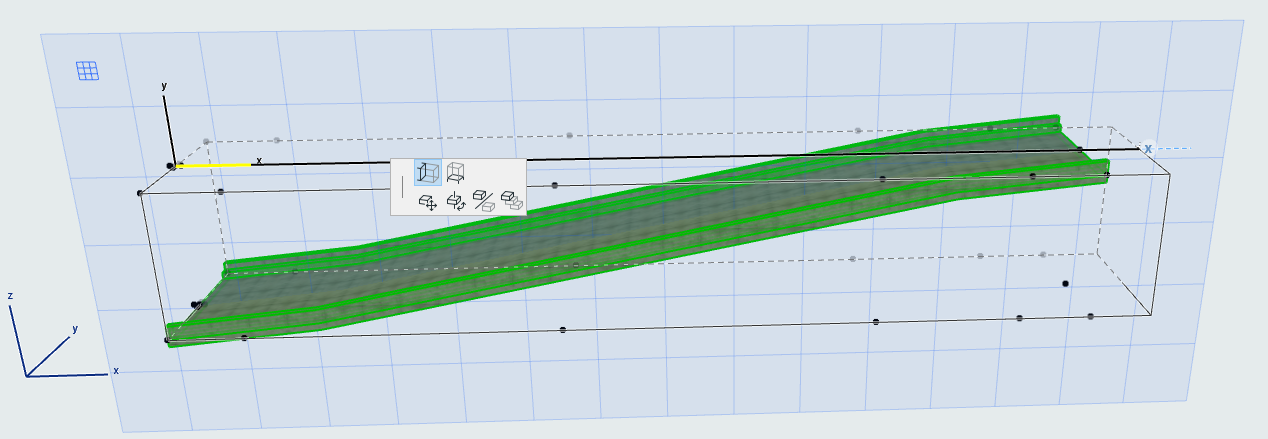

注: ペットパレットの[頂点を移動]または[ストレッチ]コマンドを使用して、直線ランプをグラフィカルにストレッチできます。ストレッチすると、中央のセグメントが変更されます（遷移ではありません）。

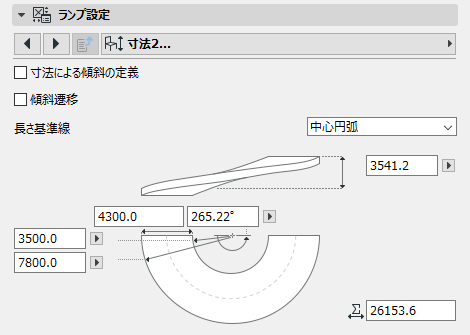

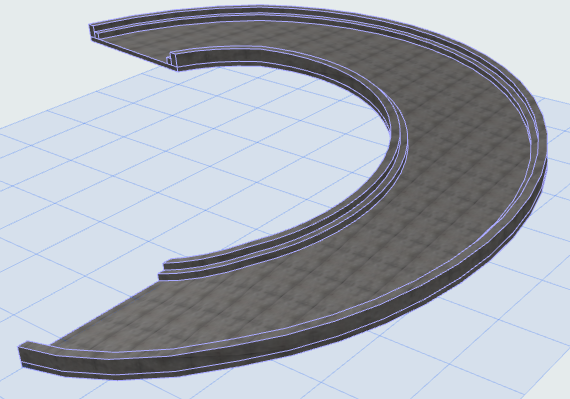

スロープ曲面オブジェクトでは、追加の寸法値を使用できます。
