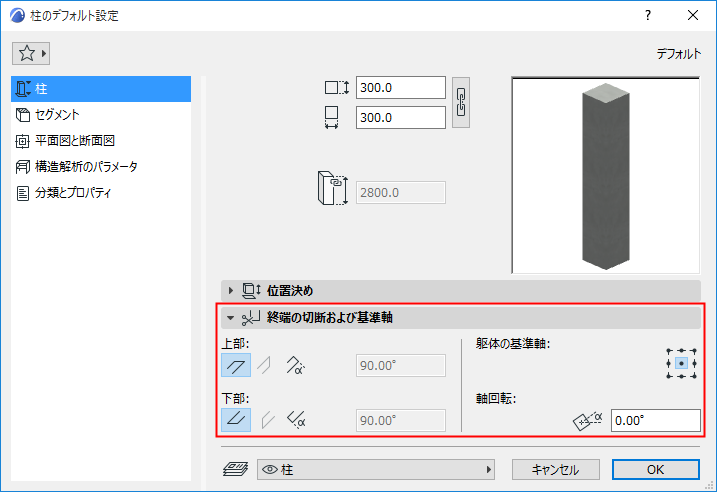

柱の終端の切断と基準軸



終端の切断

柱の上面と下面の角度を定義します（水平、垂直、またはカスタム）。

注: 垂直は傾斜梁にのみ使用できます。

また、この形状をグラフィカルに編集することもできます。

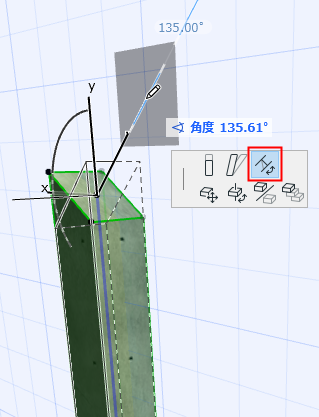

  • 3Dで柱を選択します。終端面をクリックして、ペットパレットから[接続部角度を回転]を選択します。


柱躯体の基準軸

9個の点のいずれかを選択して柱の基準軸として使用します。

基準軸を変更すると、それに応じて柱は移動しますが軸は定位置に保持されます。

注: 少なくとも1つの柱セグメントの断面が矩形または円形である場合にのみ使用できます。断面形状には使用できません。

[軸回転]：軸を中心とする柱の回転角度を設定します。

「梁と柱の回転」も参照してください。
