梁の設定を使用するか、または3Dウィンドウでグラフィカルに梁の傾斜を使用します。

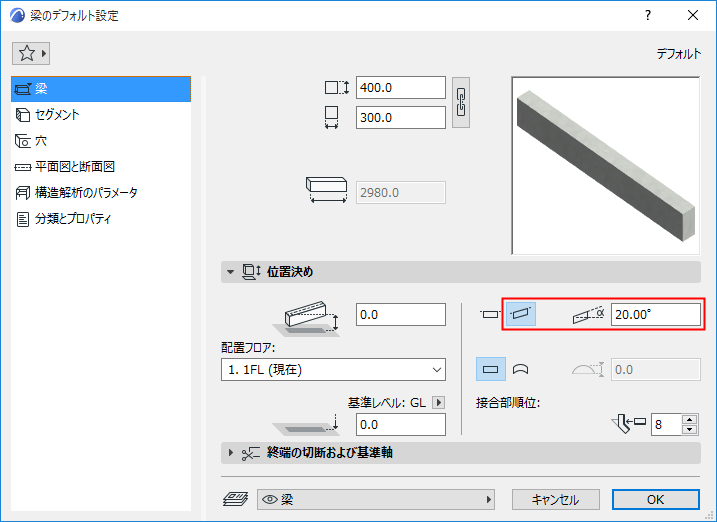

梁の設定で傾斜角度を設定する
- 梁の設定（[梁]ページの[位置]パネル）または情報ボックスで、傾斜アイコンを選択します。
- 傾斜角度を入力します。
入力可能な値の範囲は、-89～+89°です。傾斜角度は梁の開始点から測定されます。
- 情報ボックスから[作成法]を選択し、梁を配置します。

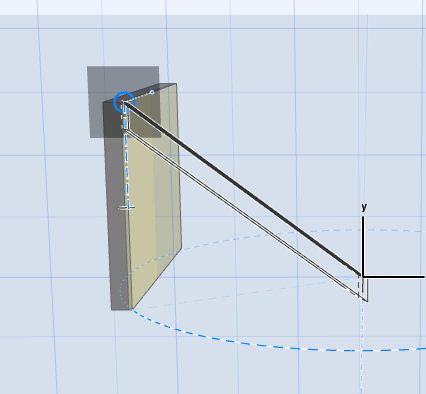

2回のクリック操作による梁の入力
- 情報ボックスから単一梁作成法を選択します。
- 2回クリックして梁の両端を配置します。
- 3Dウィンドウの場合：
- 端点を既存の要素にスナップします。
- Shiftキーを押して入力を編集中の平面に固定します。
注: すでに梁に傾斜角度が定義されている場合（設定または情報ボックス）、条件に関係なくその傾斜角度が適用されます。

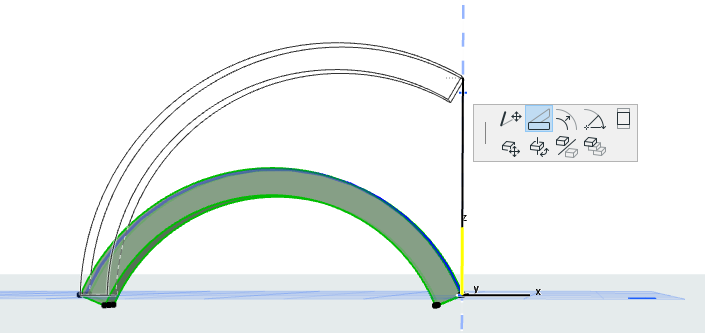

既存の垂直湾曲梁も傾斜させることができます。
