接続形状の定義

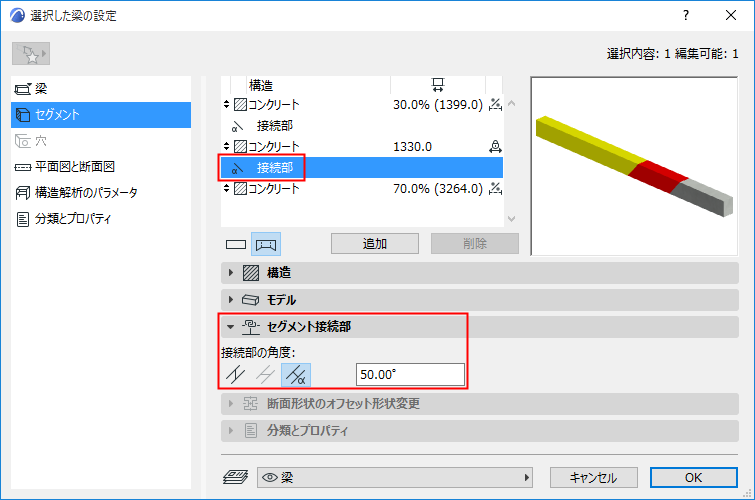

梁の設定：

リストで選択した接続構成要素（梁のセグメント設定の上部）に対して、[セグメント接続部]パネル（下部）を使用して、水平、垂直、またはカスタムとして角度を定義します。

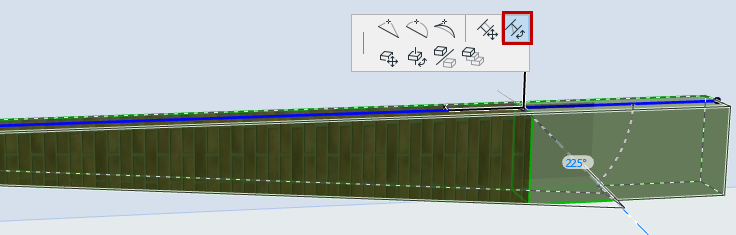

3Dウィンドウ：

接続をグラフィカルに編集できます。

1. 3Dウィンドウで梁を選択します。
2. 接続ホットスポットをクリックします（梁の基準軸上）。
3. ペットパレットから[接続部角度を回転]を使用して、接続部の角度を調整します。
