長さをストレッチ/角度を修正

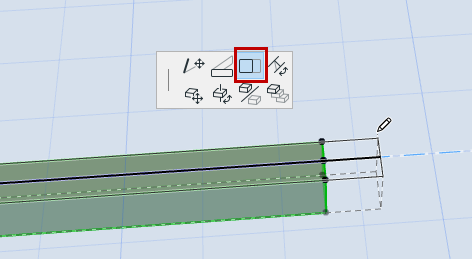

梁の基準軸の端点でペットパレットコマンドを使用します。
傾斜梁の場合：
- 固定勾配で長さをストレッチ

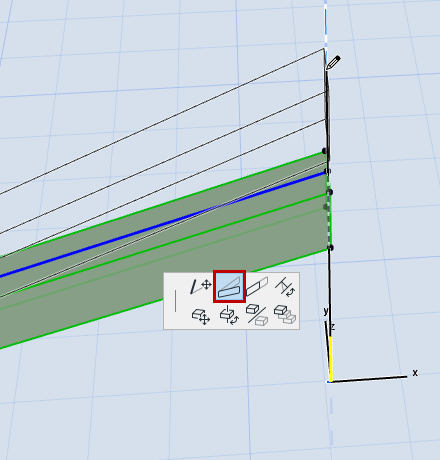

- 角度を修正
梁断面をストレッチ
非湾曲、単一セグメントの梁の場合：

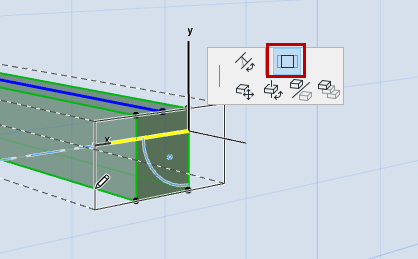

平面図または3Dウィンドウでペットパレットコマンドを使用して、梁の断面寸法をストレッチします。
注: 梁の基準軸が断面線に対して
垂直な場合は、断面図ビューでも梁をストレッチできます。
あるいは、[編集]→[変形]→[ストレッチ]を使用します。
平面図での傾斜梁の編集
- 平面図で傾斜梁を選択します。

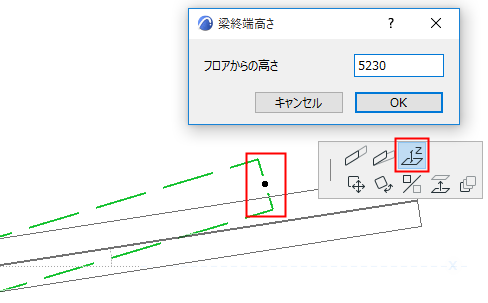

- 基準線のペットパレットから端点の高さコマンドをクリックします。
- [梁終端高さ]ダイアログで、選択した梁の端点の新しい高さを入力します。
