梁の穴の選択と修正

単一穴の修正

  1. 以下のいずれかを実行します。
    • 矢印ツールを有効にして、穴の中心をクリックします。
    • 他のいずれかのツールが有効な場合は、Shiftキーを押しながら穴の中心をクリックします。

    これで穴が選択されます。

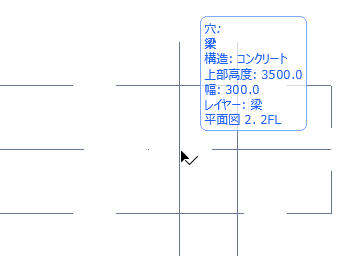

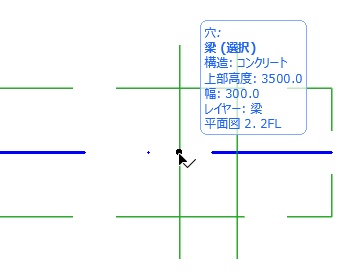

    Select1BeamHole.png   Select1BeamHoleDone.png

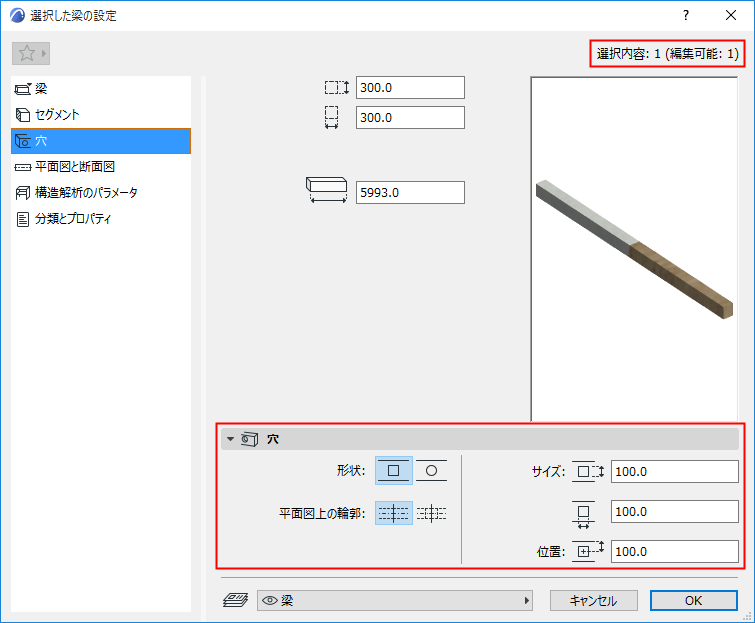

  2. [選択した梁の設定]ダイアログボックスの[穴]パネルを開き、選択した穴の形状およびサイズを修正します（または情報ボックスのコントロールを使用します）。

  • [形状]：矩形または円形
  • [平面図上の輪郭]：平面図シンボルを選択します（輪郭線の表示または軸のみの表示）。
  • [サイズ]：穴の水平方向または垂直方向の寸法を入力します。円形の穴の場合、直径を入力します。
  • [位置]：梁の上面から穴の中心点までの距離。

穴の修正

  1. 梁を選択します。梁の全ての穴も選択されます。

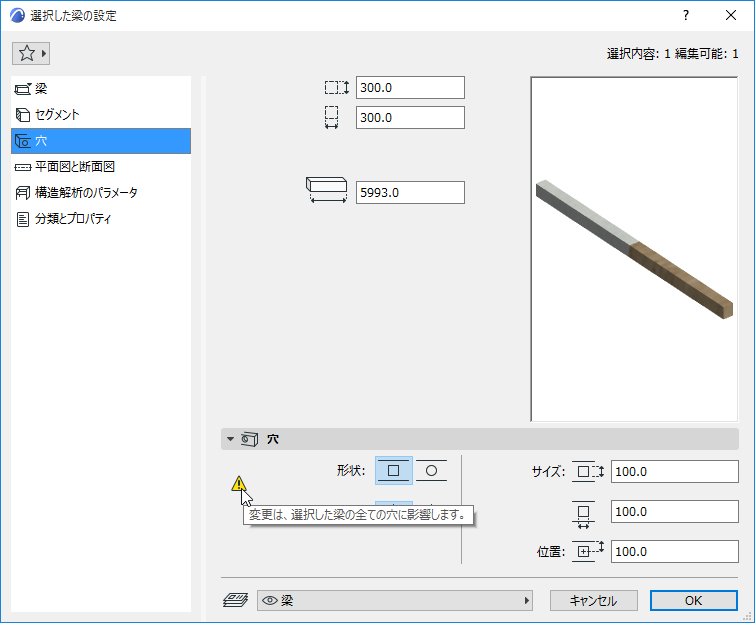

  2. [選択した梁の設定]ダイアログボックスの[穴]パネルを開き、選択した全ての穴を同時に修正します（または情報ボックスを使用します）。

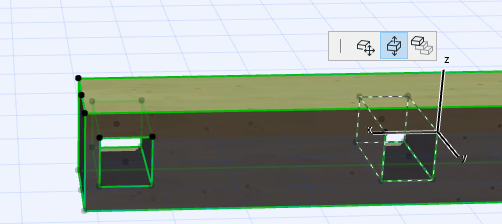

梁の穴をグラフィカルに移動

  • 梁に沿って穴を左右に移動します（平面図または3D）。
  • Z軸に沿って穴を上下に移動します（3D）。


湾曲梁の穴

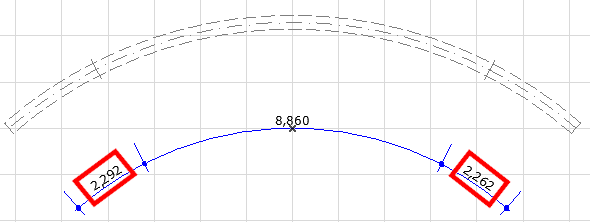

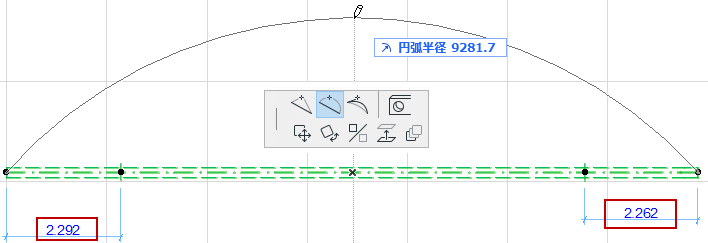

（梁のいずれかの終端から所定の距離をおいて）直線梁に穴を配置し、梁を湾曲させる場合を考えます（下図を参照）。



[梁の開口部の位置]ダイアログボックスでは、湾曲梁の穴の新しい位置を処理する方法を選択できます。



[距離を維持]：穴と穴に最も近い梁の終端との測定距離（中心の梁円弧に沿って測定）は変更されません。



[比率を維持]：梁の終端から穴までの距離に関して、これまでと同じ比率が保持されます。
