要素に断面形状を適用する

要素設定（壁、梁、柱）から、以下を実行します。

1. 要素の設定を開きます。
2. [形状と位置]パネルで、「断面形状」アイコンをクリックします。
3. ポップアップを使用して断面形状を選択します。





   注: このポップアップには、「使用項目」の設定に要素タイプが含まれる断面形状がリストされます。「使用項目」 - 断面形状の使用可能性を定義を参照してください。

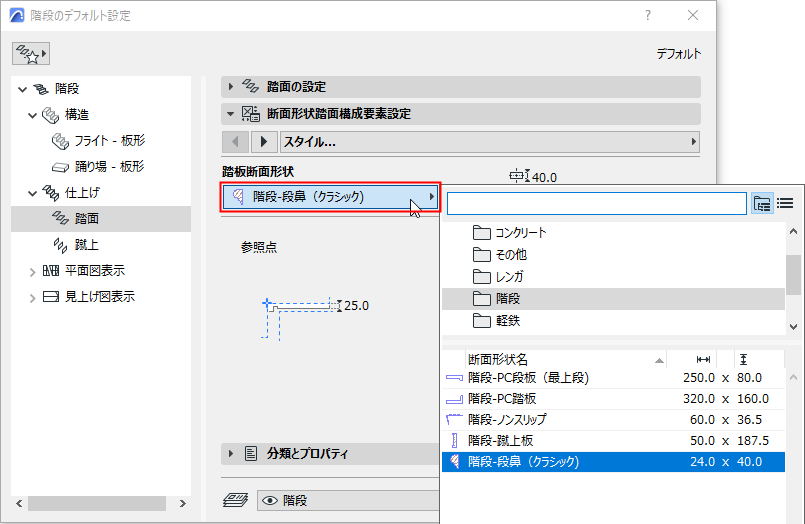

構成部品設定（手摺、階段、カーテンウォール）から、以下を実行します。

例：手摺り構成要素、カーテンウォールフレーム、階段踏面の断面形状構造を選択します。

1. 要素の設定を開きます。
2. 構成要素のポップアップを使用して断面形状を選択します。

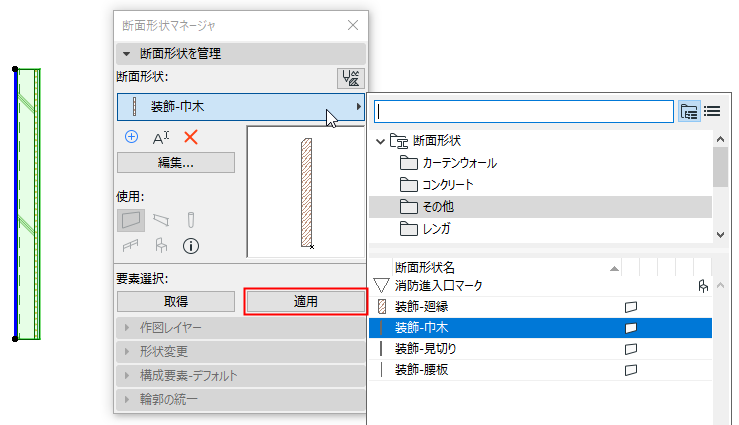

断面形状マネージャ画面

1. モデルウィンドウ内の1つまたは複数の要素を選択します。
2. 断面形状マネージャの[断面形状を選択]ポップアップから断面形状を選択します。
3. [適用]をクリックします。
