複合平面屋根を作成する

平面図または3Dウィンドウ

1. 屋根ツールを選択します。





2. 屋根の設定または情報ボックスで、主要な屋根パラメータ（勾配、材質、軒の出など）を調整します。
3. 情報ボックスまたは屋根の設定から複合平面法を選択します。
4. 情報ボックスから以下のいずれかの図形作成法を選択します。
   • 複雑
   • 隅棟
   • 切妻
   • 回転矩形隅棟
   • 回転矩形切妻

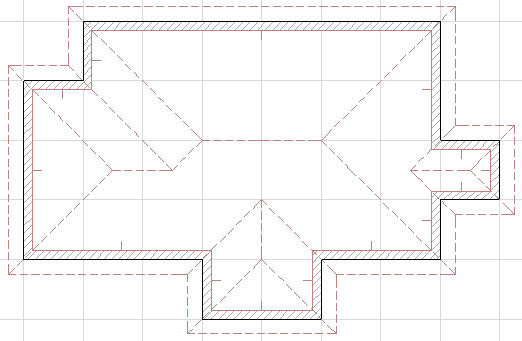

5. 複合平面屋根の基準ポリゴンの描画を開始します。通常、建築構造のアウトラインに沿って描画します。
6. ポリゴンを閉じて複合平面屋根を完成させます。





7. あるいは、既存の壁にマジックワンド（スペースキーを押しながらクリック）を使用して、基準ポリゴンと複合平面屋根を即座に生成して配置します。

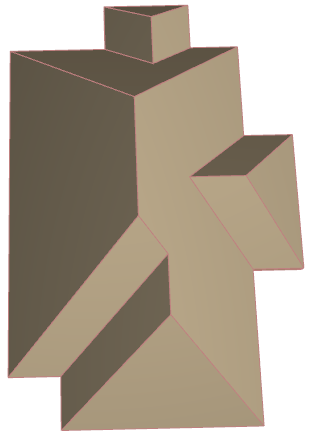

これにより、複合平面で構成される単一屋根要素が生成されます。この屋根平面は、平面ごとにさらに詳細に編集できますが（カスタム材質の割り当てや平面への勾配設定など）、屋根は単一要素のままです。

「屋根平面をカスタマイズする」を参照してください。

屋根の作成後でも、基準ポリゴンまたは屋根の棟をグラフィカルに編集することで、屋根の形状を簡単に変更できます。

「屋根形状のグラフィック編集」を参照してください。

複合平面屋根の構造は、マンサード屋根の作成などのために、複合水平レベルまたは辺に分割できます。

「屋根レベルを追加する」を参照してください。
