MEPオブジェクトの作成

MEPオブジェクトの精度の定義

MEPオブジェクトの3D表示には、MEP 継手オブジェクト（[MEP library ]→[MEP 継手 ]にあります)を使用して、MEPオブジェクトの自動接続を簡素化する必要があります。
このMEP 継手構成要素は「3Dモデル詳細」に割り当てる必要があります。
ダクト/パイプインラインライブラリ部品には、「3Dモデル詳細」に割り当てられている少なくとも2つのMEP 継手が必要です。反対方向に向いている単一の軸に配置する必要があります。

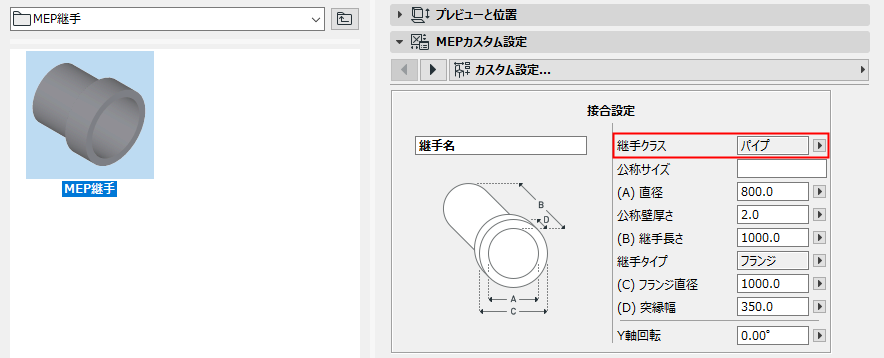

ダクトまたはパイプのMEPライブラリ部品を作成する場合は、MEP接続コンポーネントに対応する接続クラスが割り当てられていることを確認してください: ダクトまたはパイプ。
