リノベーションフィルタオプション...

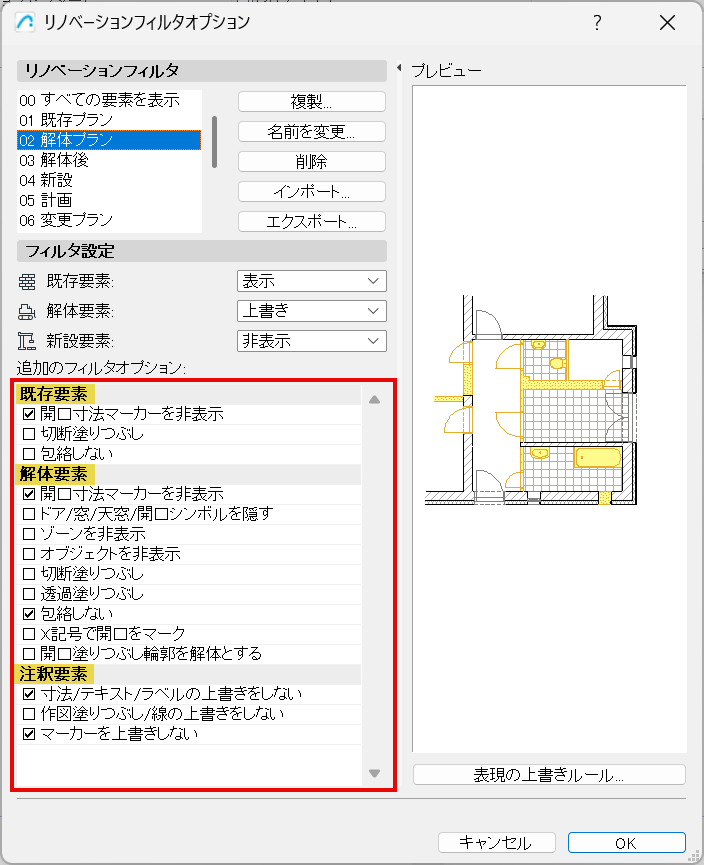

[追加のフィルタオプション]は「既存」要素、「解体」要素、および注釈要素で使用することができます。

これらの追加オプションは、国または地域の基準を満たすのに役立ちます。また、これらを使用するとリノベーションビューの解釈が容易になります。

リノベーションフィルタ定義に追加するフィルタのチェックボックスをチェックします。

「既存」要素の場合

[開口寸法マーカーを非表示]（まもなく取り除かれる開口の寸法を確認する必要がない場合）
[ドア/窓/天窓/開口部シンボルを隠す]（まもなく取り除かれる開口部を確認する必要がない場合、特に開口部が解体する壁の一部である場合）
[ゾーンを非表示]（削除されるゾーンの情報を確認する必要がない場合）
[オブジェクトを非表示]（大多数の家具は実際には解体されないため、解体プランで表示する必要はありません）
[切断塗りつぶし]（解体される壁の構造を確認する必要がない場合）
[透過塗りつぶし]（解体された要素の位置が線のみで塗りつぶしがないことを示します）
[包絡しない]（新設または解体の壁の交差部が既存の壁交差部に干渉しないことを確認するために使用します）

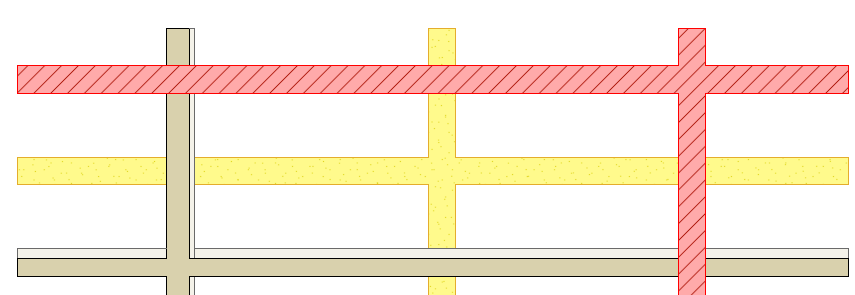

図 1. 「包絡しない」設定の壁とスラブ:"既存 "の上に "新設"、"解体 "の上に "新設"
[X記号で開口をマーク]：解体するドアと窓に配置します。
解体要素の開口部の輪郭：ドア/窓が解体要素（そして新設の要素に置換される）場合：開口部の輪郭線を「解体要素」として表示します。


左の窓：開口部の輪郭は "新規 "	左の窓：開口部の "解体"

これらのチェックボックスを使用すると、表現の上書きルールから注釈要素（寸法、テキストおよびラベル、作図塗りつぶし/作図線）が除外されます。上書きルールからマーカー（断面、立面、展開図、詳細図、ワークシート）を除外することもできます。
