モデルソースのあるワークシート図面を作成する

モデルソースを持つワークシートを作成するには、以下のいずれかのウィンドウにワークシートマーカーを配置します: 平面図、断面/立面/展開図、ワークシート、または詳細図。

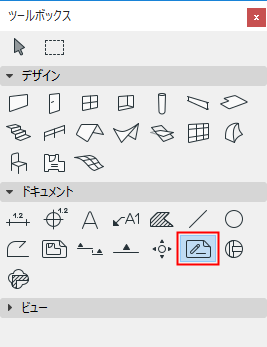

1. ワークシートツールを起動します。





2. 情報ボックスまたは[デフォルト設定]で、[新規ワークシートビューポイントを作成]が選択されていることを確認します。
3. 情報ボックスから図形作成法を選択します。





   • [画面キャプチャ入力法]：シングルクリック法を使用します:ワークシート情報ボックスの最初の入力方法。このアイコンを選択し、現在のプロジェクトウィンドウ内をどこでもクリックします。ウィンドウの内容全体に基づいて、ワークシートが作成されます。
   • [面積ベースの入力法]：ポリゴンまたは矩形/回転矩形図形作成法のいずれかを使用して、ワークシート領域を定義します。
4. ワークシートの境界を描画し、クリックして完成させます。
5. ワークシート境界を描画したら、平面図のハンマーカーソルでクリックして、ワークシートマーカーを配置します。
   注: ソースタイプのワークシートマーカーは、オプションで半透明の塗りつぶしを設定することで画面上で識別できます（この識別用塗りつぶしを全てのソースマーカーで有効または無効にするには、[表示]→[表示オプション]→[ソースマーカーを強調表示]を使用します。この強調表示のカラーは、[オプション]→[作業環境]→[画面オプション]で設定できます）。
6. 新しいワークシートビューポイントが作成され、ナビゲータプロジェクト一覧に一覧表示されます。

ソースタイプのワークシートマーカーに表示される参照情報を定義するには：

「ソースマーカーのマーカー参照を定義する」を参照してください。

新しいワークシートビューポイントに関するその他の情報（マーカーおよび参照情報）は、[ワークシート設定]で定義します。

「ワークシートと詳細図ツールの設定」を参照してください。
