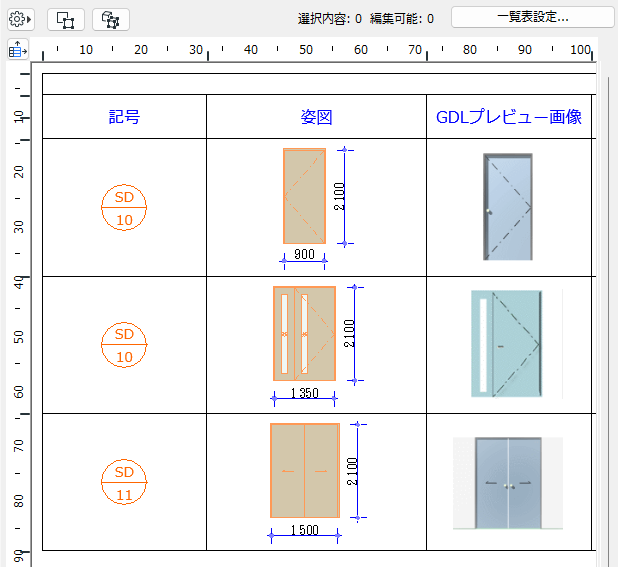

一覧表内のプレビューと画像

注釈プレビュー

一覧表のこのプレビューに連動寸法を追加できます。

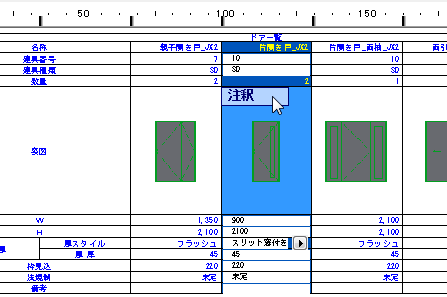

1. 注釈を追加するセルをダブルクリックするか、

   セルを選択してから[注釈]をクリックします。

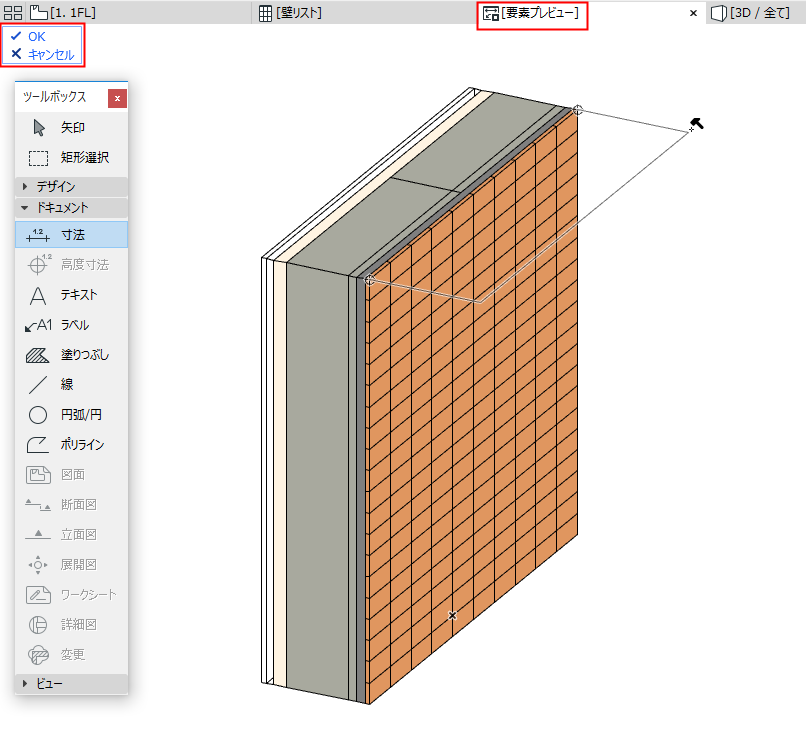

2. [要素プレビュー]という名前の別のタブ/ウィンドウが開き、ビューが表示されます。
3. 使用可能な2Dツールを使用して、寸法、ラベル、テキストなどの注釈を追加します。オブジェクトツールを使用すると、使用可能なライブラリから注釈を追加することもできます。





4. 左上のメニューから[OK]をクリックして、このタブ/ウィンドウを閉じ、注釈を選択したビューに適用します。あるいは、[キャンセル]をクリックして、変更を適用せずに閉じます。

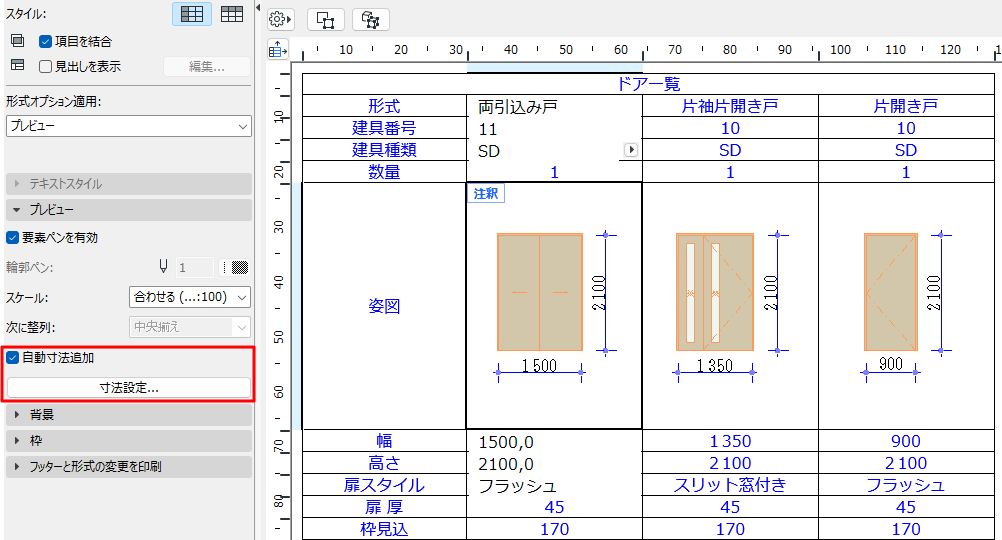

一覧表プレビューの自動寸法設定（ドア/窓）

ドア/窓のプレビューを表示する一覧表の場合、[一覧表オプション]に[自動寸法追加]オプションが表示されます。

このボックスをクリックすると、選択した画像に自動寸法が追加されます。

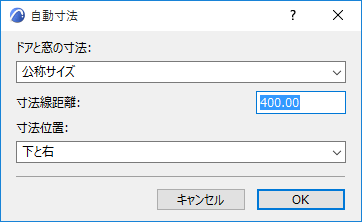

次に[寸法設定]をクリックすると、表示される [自動寸法]ダイアログボックスで画像の寸法オプションを設定できます。

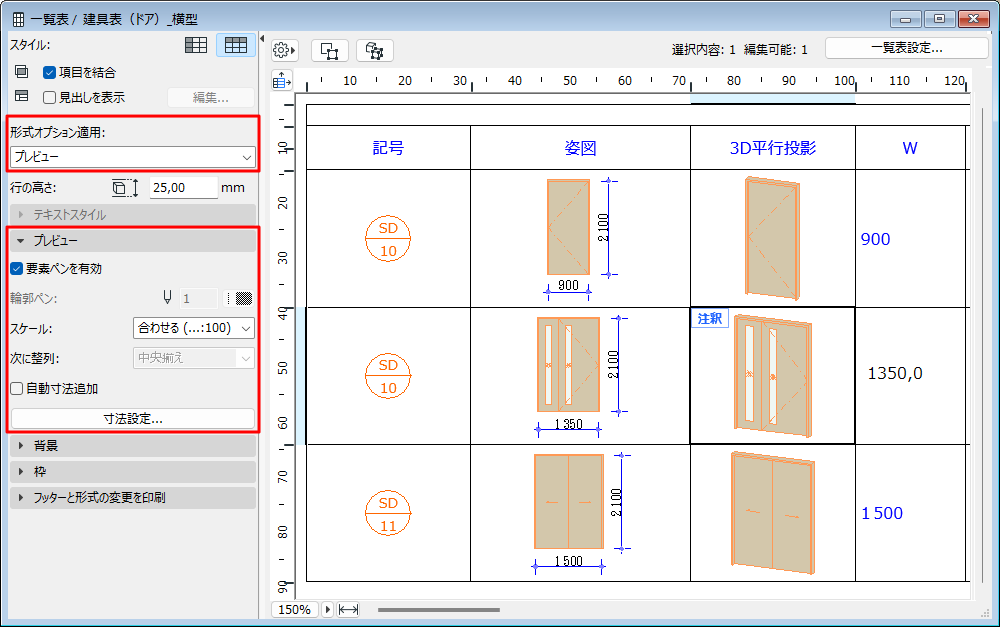

プレビュー画像の形式設定

このパネルは、[形式オプション適用]が[プレビュー]に設定されている場合、または一覧表内でプレビューセルが選択されている場合に使用できます。

[要素ペンを有効]：これをオンにすると、要素に定義されているペンカラーが一覧表のプレビュー画像に使用されます。

• このボックスをオフにした場合は、下の[輪郭ペン]フィールドでペンカラーを選択します。

[スケール]：一覧表のプレビュー画像に最適なスケールを設定します。[合わせる]で、必要に応じてプレビューを縮小して（拡大しない）、画像がセル内に収まるようにします。

[次に整列]：この一覧表のセル内にあるプレビュー画像を、[中央揃え]、セルの[上]または[下]に整列させることや、（2Dプレビューの場合のみ）選択した基準レベル（[フロア面]、[GL]、または定義済みの基準レベル）からの相対高度に対応させることができます。

[自動寸法追加]：一覧表内のプレビューに寸法情報を追加します。寸法は連動するため、プロジェクトで要素を修正すると、寸法も更新されます。
