要素情報

[要素情報]パレットには、平面図で選択した要素の情報（プロパティ、寸法など）が表示されます （[ウィンドウ]→[パレット]→[要素情報]を使用して表示します）。

[選択した全て]または[現在の選択内容]のいずれかを選択して、考慮される要素を定義します。

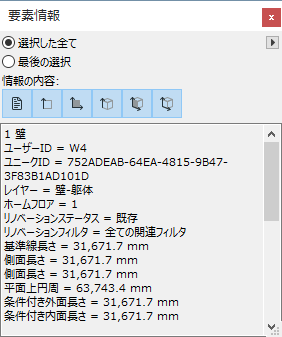

パレット上部の[情報の内容]ボタンでは、表示される情報を指定できます。どのボタンもオンになっていない場合には、選択した要素の数とタイプだけが表示されます。

6つのボタンでは、それぞれ以下の項目が表示されます。左から順に説明します。

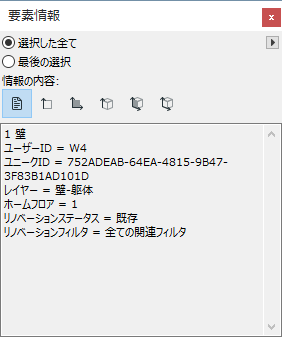

• 分類とプロパティ

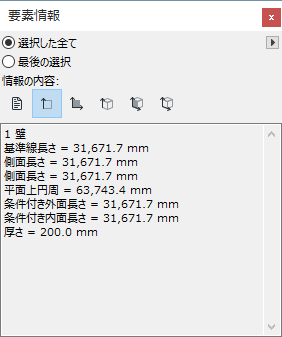

• 長さ、円周、厚さ

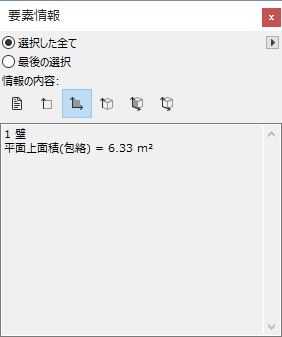

• プラン上の面積

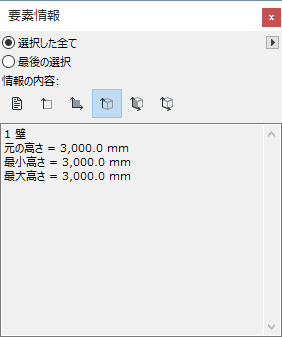

• 高さ

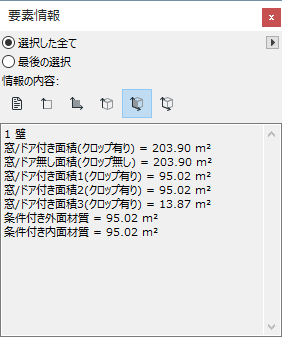

• 表面積

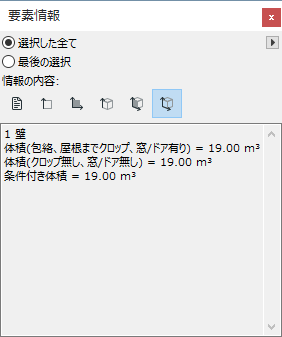

• 体積

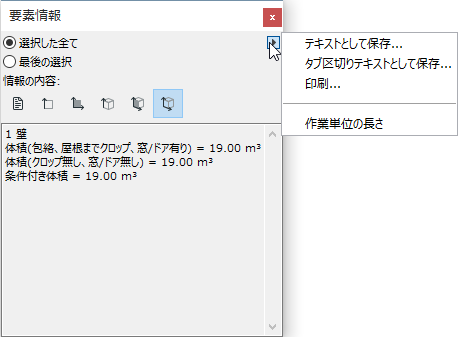

パレット右上隅のポップアップコマンドを使用して、表示されたデータを保存または印刷します。
