ポリラインの編集

作図要素のポリラインへの統合

接続された線、円弧、およびポリラインは、単一のポリラインに変換できます。

最後に選択した要素の属性が統合された要素に適用されます。

1回の[統合]コマンドで、選択した複数の接続項目を統合できます。

注: グループ化されている項目を統合する場合は、最初にグループの一時解除を実行する必要があります。

「 2つの要素の交差」も参照してください。

閉じたポリラインを開くには、次の手順でいずれかの線分を削除します。

矢印ツールを起動します。
Ctrlキー（Cmdキー）を押しながら、削除する線分をクリックします。
注: 最低でも3つの辺のあるポリラインを2つの別々のポリラインに切断する場合も、同じ方法を使用します。

ポリラインを選択します。
[デザイン]→[分解]を使用します。
生成される線と円弧はグループ化されます。必要に応じて、グループを解除してください。

「分解」も参照してください。

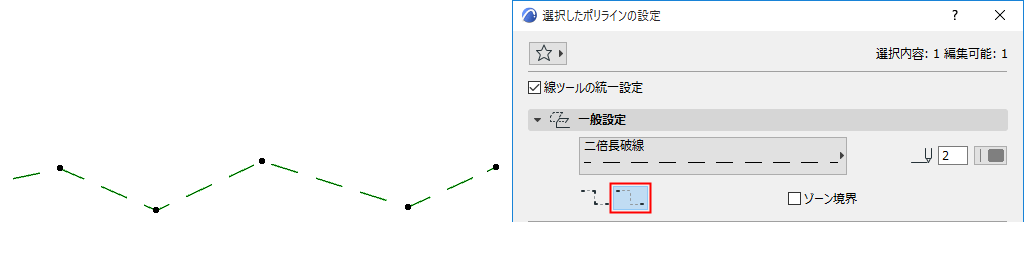

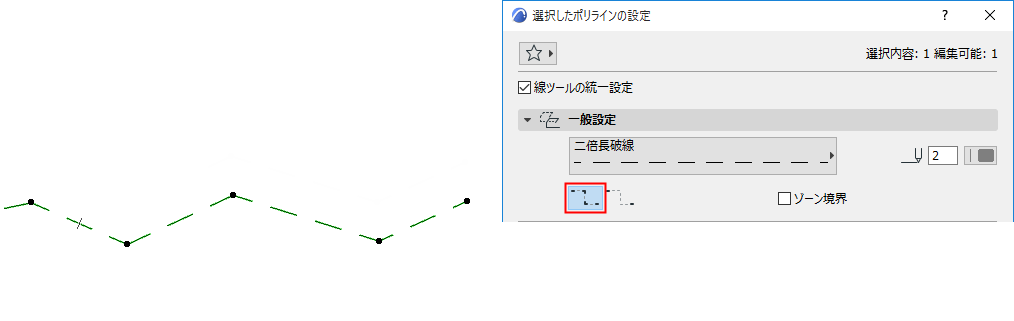

ポリラインの場合のみ、破線タイプを使用している場合、ポリラインノードでの破線パターンの処理方法についての設定を、ポリライン設定で選択します。
