画像

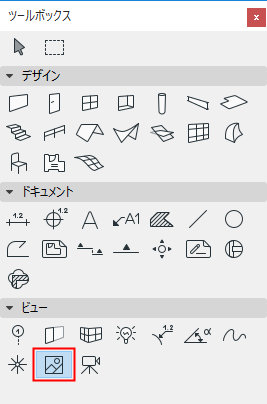

画像は、プロジェクトファイルにインポートされて組み込まれた画像ファイルです。画像は、どの2Dウィンドウ（平面図、断面/立面/展開図、または3Dウィンドウ、詳細図、ワークシート、およびレイアウト）にも挿入できます。画像は専用の画像ツールによって配置し、操作します。



詳細は、「画像ツールの設定」を参照してください。

配置した画像は、フォトマッチング機能を使用してArchicadモデルの背景画像として使用できます。

「フォトマッチング」を参照してください。

注: 画像とは異なり、図面にはID番号と（オプションで）タイトルが割り当てられます。図面枠は手動で調整できます。画像とは異なり、図面はリンクされたファイルを表示し、更新が可能です。

詳細は、「モデルビューの図面」を参照してください。

画像は、ハンドル付きまたはハンドルなしで、あるいは単純なプレースホルダとして表示できます。この設定はグローバルで、配置される全ての画像に反映されます。これは、[表示]→[表示オプション]→[画像制御点]切り替えコマンドを使用して選択できます。

注: インポート方法に関係なく、画像タイプ要素の画像はプロジェクトに埋め込まれるため、ファイルサイズが非常に大きくなる可能性があります。必要最低限のサイズと解像度を使用し、プロジェクトのファイルサイズの増大を防いでください。

画像の配置

図の設定で選択操作を終了したら、カーソルでクリックして画像を配置します。設定を変更したい場合（例えば、画像が小さすぎるまたは大きすぎる場合）は、画像の設定ダイアログボックスをもう一度開き、サイズ、解像度、その他の設定を調整してから、再び画像を配置します。

配置済みの画像をストレッチできます。Shiftキーを使って対角線を制約し、画像の縦横比を維持します。ただし、必要であれば、画像をXまたはY方向に個別にストレッチできます。

画像を配置するまで、その参照輪郭が比例サイズを示しながら、カーソルの動きを追従します。参照輪郭の配置基準点は、要素の節点および辺に影響されます。このオプションを無効にするには、[オプション]→[作業環境]→[画面オプション]→[オブジェクト、柱、画像、図面の配置枠を表示する]を選択します。

画像ツールを使用せずに、別のウィンドウのビットマップ （レンダリングされたモデル画像） や、別の画像処理ソフトのビットマップを貼り付けることで、直接画像を配置できます。貼り付けた要素は、画像として処理されます。

注: この方法でインポートした画像は、常に現在のズームの縦横サイズで貼り付けられます。
