寸法用語解説

基準点は、寸法記入を行う際に要素上に作成する一時的な節点です。クリックして寸法列を配置すると、表示されなくなります。

• 円形の基準点：寸法点が連動します。
• 矩形の基準点：寸法点は固定です（寸法値は自動的に更新されません）。

  「固定寸法」も参照してください。





寸法記入プロセスの最後にハンマーカーソルをクリックすると、寸法列が表示されます。

寸法列は以下で構成されます。

• 寸法線（要素の長さに従う）
• 引出し線（寸法線に垂直）。寸法の設定で表示に設定されている場合。
• 寸法点（寸法線と引出し線が交差する場所）

寸法線と引出し線には、オプションで端線を表示できます。

引出し線には、オプションで延長線を表示できます。

寸法線分節は、2つの隣り合う寸法点と、寸法テキストを含みます。

寸法テキストのみ表示

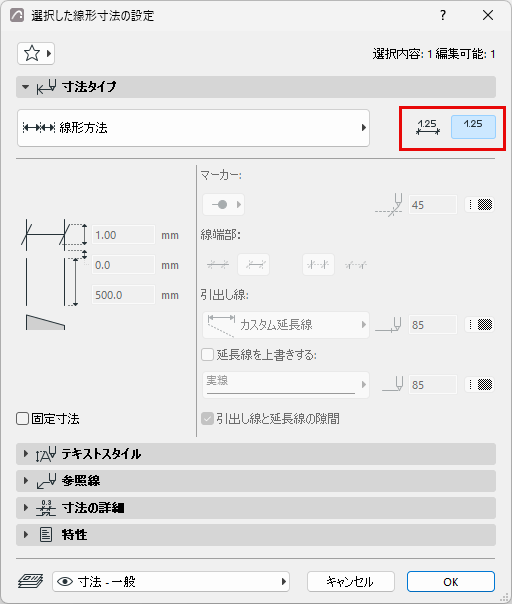

線形寸法、半径寸法、および角度寸法では、寸法テキストのみ表示するオプションがあります。

このような寸法では、基準線（画面上のみ）を表示させると、編集が容易になります。[表示]→[表示オプション]→[寸法基準線]で、チェックボックスをオンにします。
