高度寸法

高度寸法は、以下のいずれかの要素に配置することができます。

  • スラブ
  • メッシュ
  • 屋根（単一平面および複合平面）
  • シェル
  • 階段（および階段のサブ構成要素）
    注: （要素の代わりに）空のスペースに配置された高度寸法は、フロア高度に関連付けられます。

高度寸法を配置

  1. カーソルを要素に合わせ、クリックすると配置されます。ターゲット要素の表示可能な部分、選択可能な部分をクリックする必要があります。

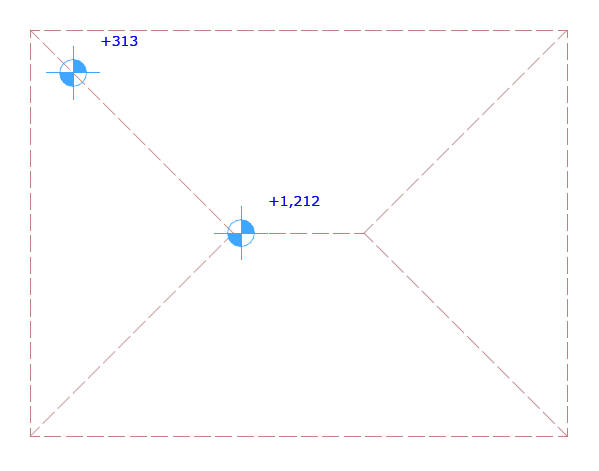

    図 1. 屋根の高度寸法

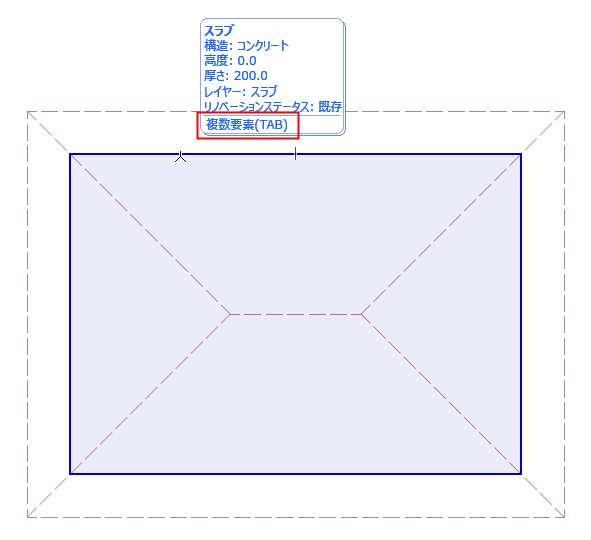

複数の要素にカーソルがある場合：目的の要素が強調表示されるまでタブをクリックし、その後クリックして寸法を配置します。

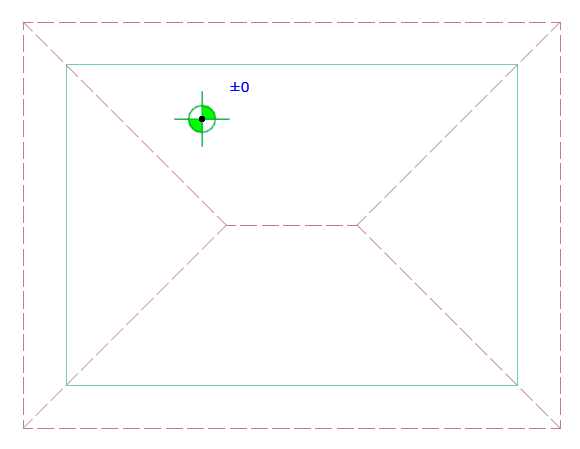

スラブの高度寸法

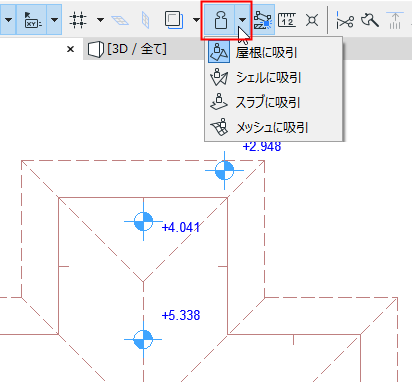

吸引を使用してターゲット要素をフィルタ

吸引がオンの場合、吸引を使用している特定の要素タイプ（スラブ、屋根、シェル、メッシュ）にのみ高度寸法を配置できます。「吸引」を参照してください。



寸法テキストの編集

寸法テキストの内容とスタイルを編集するには、「テキストスタイル」を参照してください。

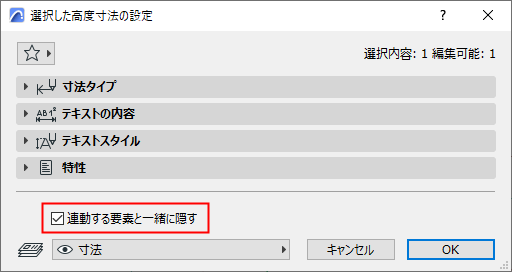

連動する要素と一緒に隠す

デフォルトでは、連動要素が非表示になると（非表示レイヤー上など）、高度寸法も非表示になります。とにかく寸法を表示させたい場合は、このボックスのチェックを外してください。



固定寸法の配置

「固定寸法」がオンの場合、寸法は連動しません。

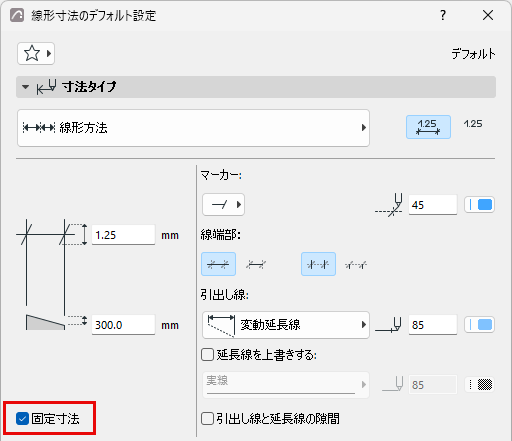

既存の寸法を固定寸法に設定するには、寸法を選択して寸法設定で[固定寸法]チェックボックスをオンにします。

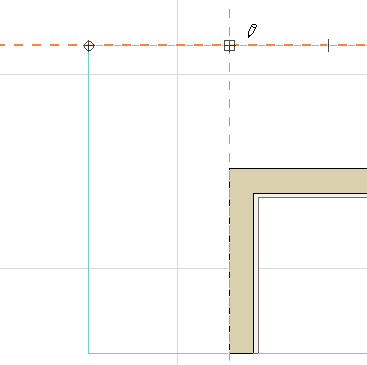

固定寸法の基準点は四角形です。



一度寸法を固定寸法として設定してしまうと、他と連動させることはできません。
