角度寸法

角度寸法の組み立て法

角度寸法では、以下の2つの組み立て法を使用できます（情報ボックスまたは角度寸法の設定から選択します）。

• [内側寸法]（鋭角）組み立て法：

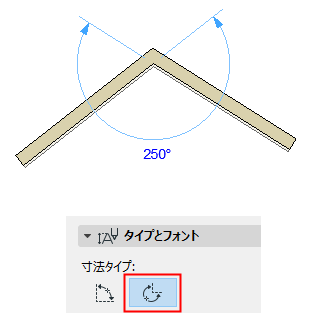

• [外側寸法]（鈍角）組み立て法：





2辺間の角度寸法を配置する

2辺間の角度寸法を記入するには、以下の手順を実行します。

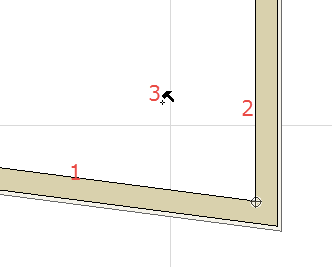

1. 辺または線をクリックします。
2. もう1つの辺または線をクリックします。

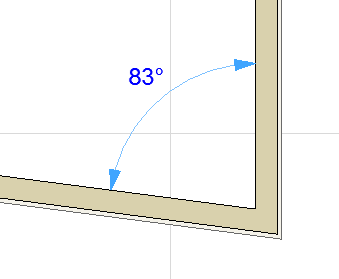

3. もう一度クリックして、角度の寸法を配置します。



ウィンドウ内の4つの任意の場所または参照線をクリックして、2つのベクトルを指定することもできます。もう一度クリックして2つのベクトル間の角度寸法を配置します。この場合、角度寸法は連動しません。

曲線要素の角度寸法を配置する

1. 角度寸法ツールを[ツールボックス]から選択します。

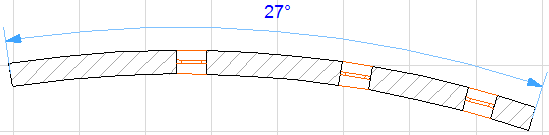

2. 曲線要素をクリックします。円弧の2つの端点に自動的にマーカーが表示されます。





3. ハンマーカーソルでクリックして寸法を配置します。
