図面枠

配置した各図面には枠があります。枠は以下の2つの方法で使用します。

図面内容をクロップする目的

図面枠のサイズを変更すると、表示されていない図面内容をクロップして図面キャッシュから削除することができます。クロップした内容は（復元するまで）確認や更新が不要になります。したがって、図面内容のクロップにより、ファイルサイズを縮小して図面更新を高速化できます。

枠の編集および図面のクロップ機能は、全ての図面タイプ（外部ソースの図面を含む）で使用できます。

クロップされた内容は、ソースが利用可能であるかぎり、いつでも復元できます

このセクションのトピック

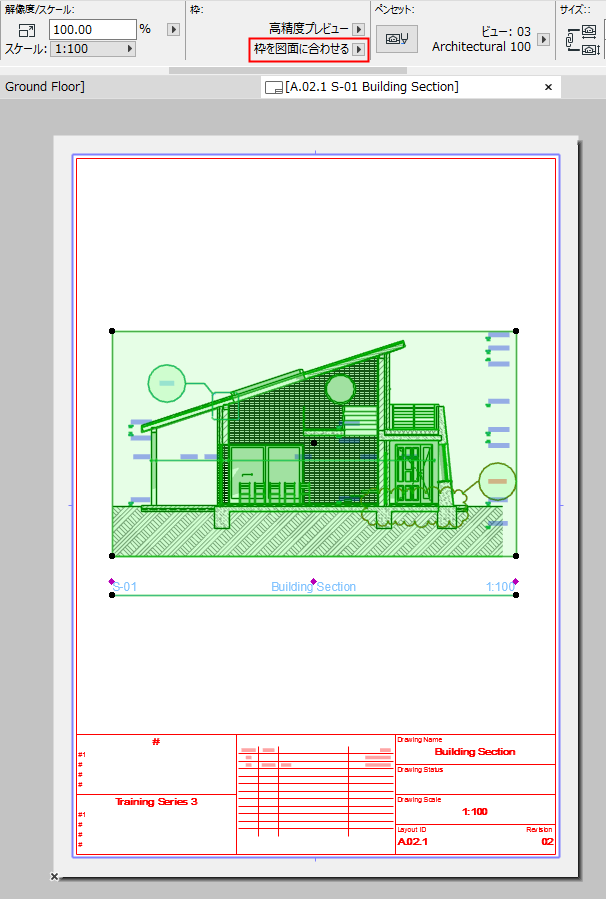

デフォルトでは、図面枠には図面の全ての内容が収められます。これは図面の設定または情報ボックスで[枠を図面に合わせる]コントロールが有効であるためです。

図面枠は実線で表示され、クロップされません。

クロップされた図面の図面枠は点線で表示されます。

クロップされた内容は、ソースが利用可能であるかぎり、いつでも復元できます（下記を参照してください）。

クロップされた図面を選択して、以下の手順を実行します。

枠を目的の位置に移動します。

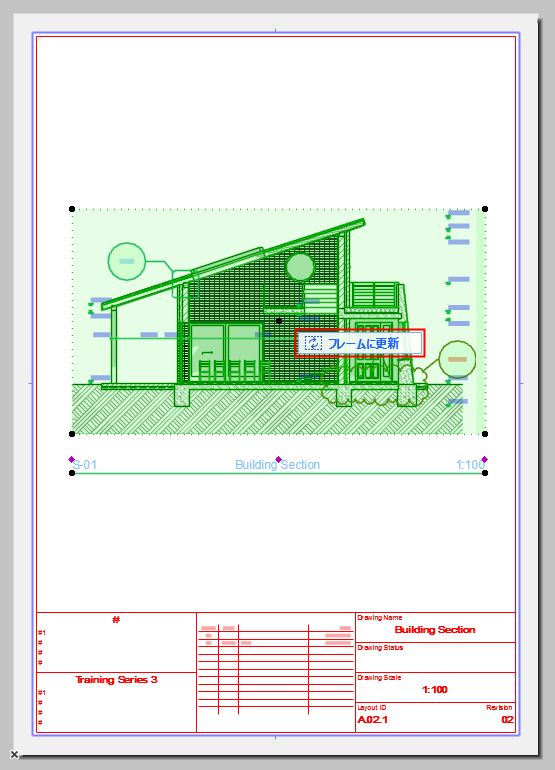

クロップされた内容がシェーディング領域で示されます。[フレームに更新]コマンドが表示されます。
[フレームに更新]をクリックします。これでマスクされた（クロップされた）図面内容が復元されます。

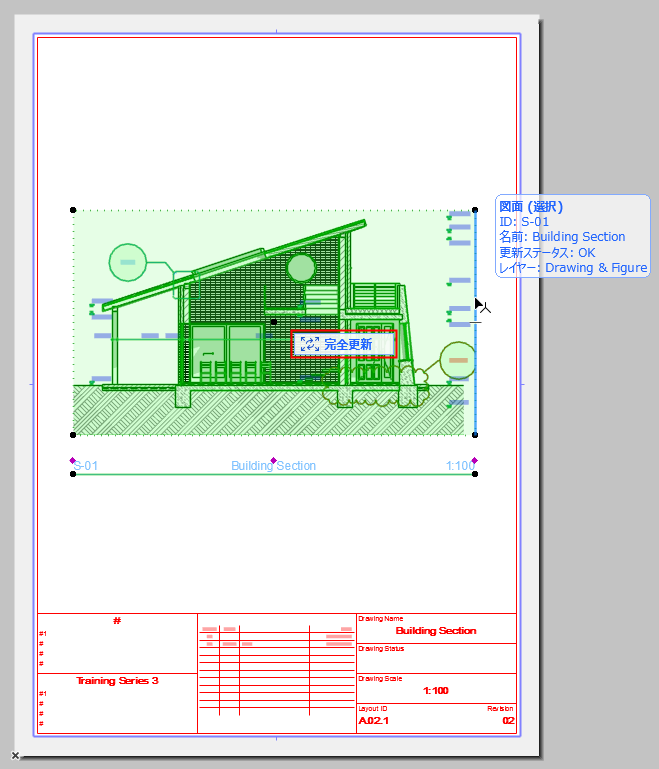

枠の編集を続行すると、コマンドが[完全更新]に変更されます。
- [完全更新]をクリックして、背景の全ての図面内容を更新します。これでマスクされた全ての内容が表示されるため、枠の形状を編集しながら更新する必要がなくなります。

このコマンドは、選択した図面の枠が[手動でサイズ変更された枠]に設定されており、図面がクロップされていない場合に使用します。

以下から[図面をフレームまでクロップ]コマンドを使用します。

これで図面のステータスが[クロップ済み]になります（情報ボックスまたは図面マネージャを参照）。現在のフレーム範囲の外側にある全ての図面内容は図面キャッシュから削除されます。

クロップされた図面の図面枠は点線で表示されます。

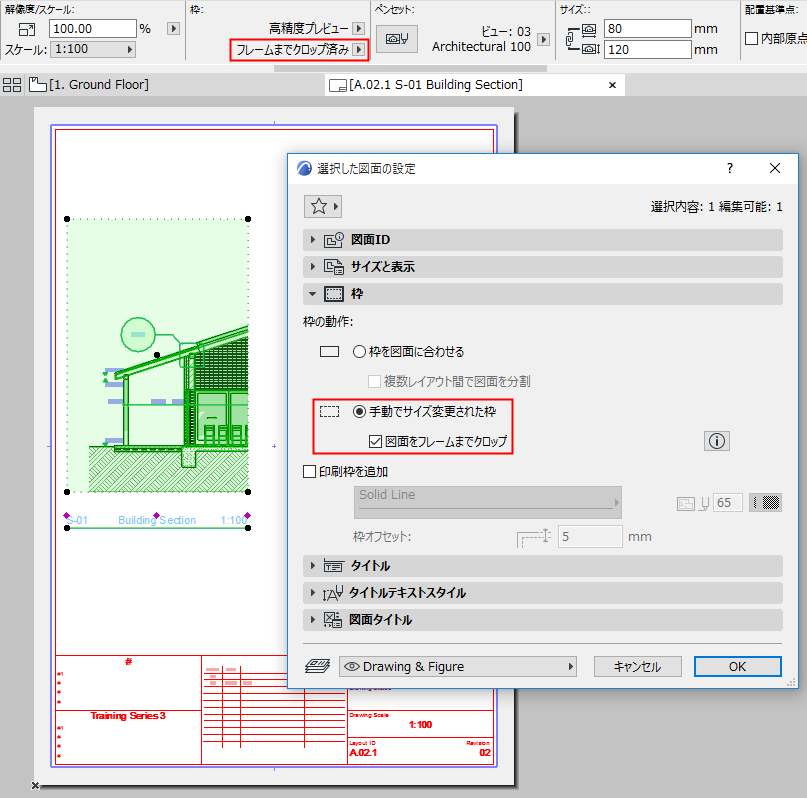

注: クロップ済みのステータスは図面ツールのデフォルト設定として、図面の設定または情報ボックスで設定できます。

このコマンドは、クロップされた図面を選択している場合に使用します。

以下から[図面のクロップを解除]コマンドを使用します。

これで図面のステータスが[クロップなし]になります（情報ボックスまたは図面マネージャを参照）。枠のサイズは手動で変更されます。

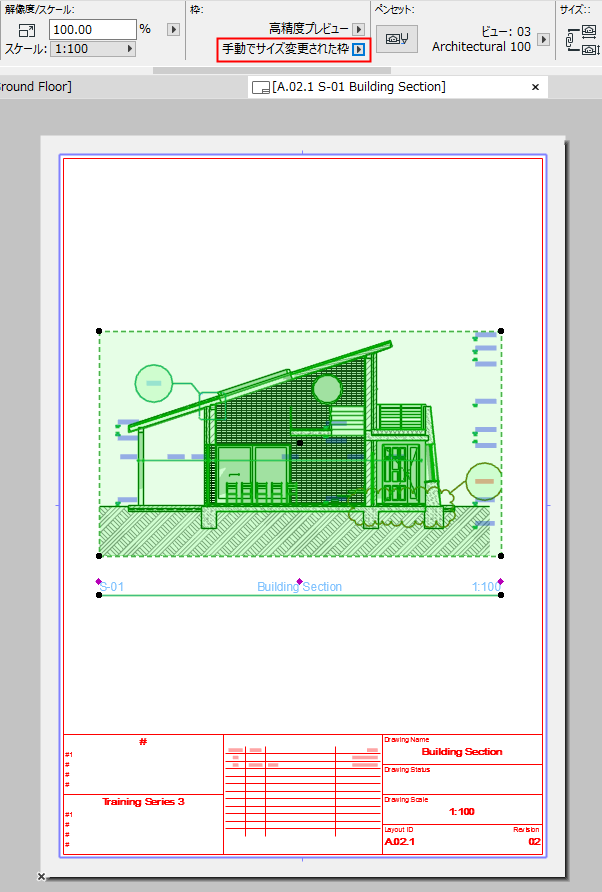

手動でサイズが変更された図面枠は破線で表示されます。
