Notice: Archicad CollaborateまたはArchicad Maxで使用可能です。
選択したルート要素のエッジ、ノード、基準線をクリックすると、ペットパレットコマンドにアクセスできます。
注: MEP基準線を2Dビューで有効にします。
表示 > 表示オプション Optionsで
新規頂点を挿入
頂点を移動
未使用のMEPノードを削除
高度変更ルート(平面図)
高度変更ルート(3D)
ルートを続行
セグメントをオフセット
MEPルートを分割
ルート要素同士を調整
2つのベンドで置き換える

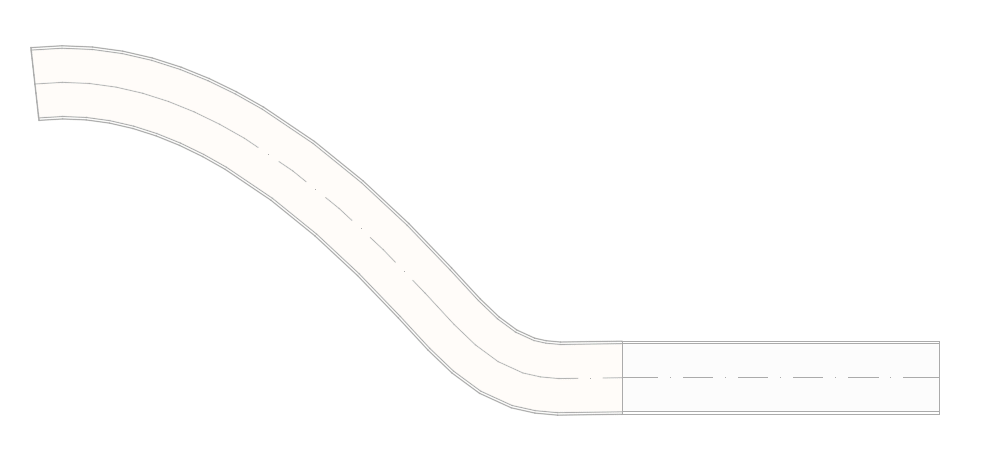

新規頂点を挿入

基準線から:
- [新規頂点を挿入]を選択します。
- ドラッグして新しいノードを作成し、ルートの形状を変更します。

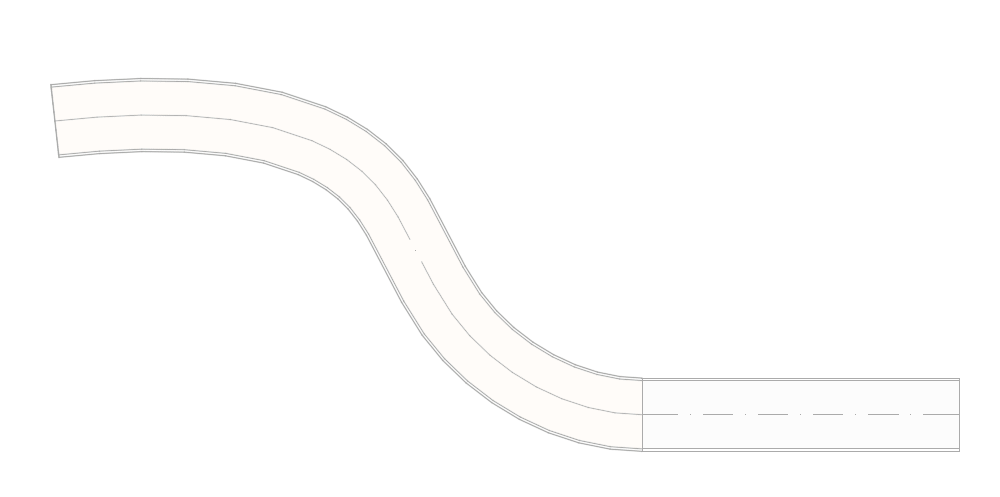

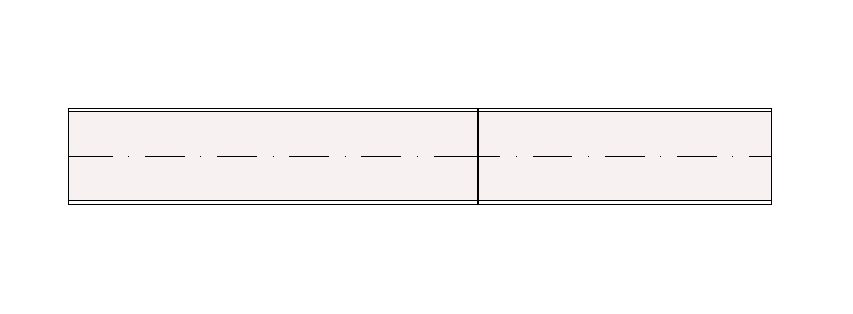

頂点を移動

接続ノードをドラッグするか、座標情報に値を入力します。これにより、辺の長さが変更されます。

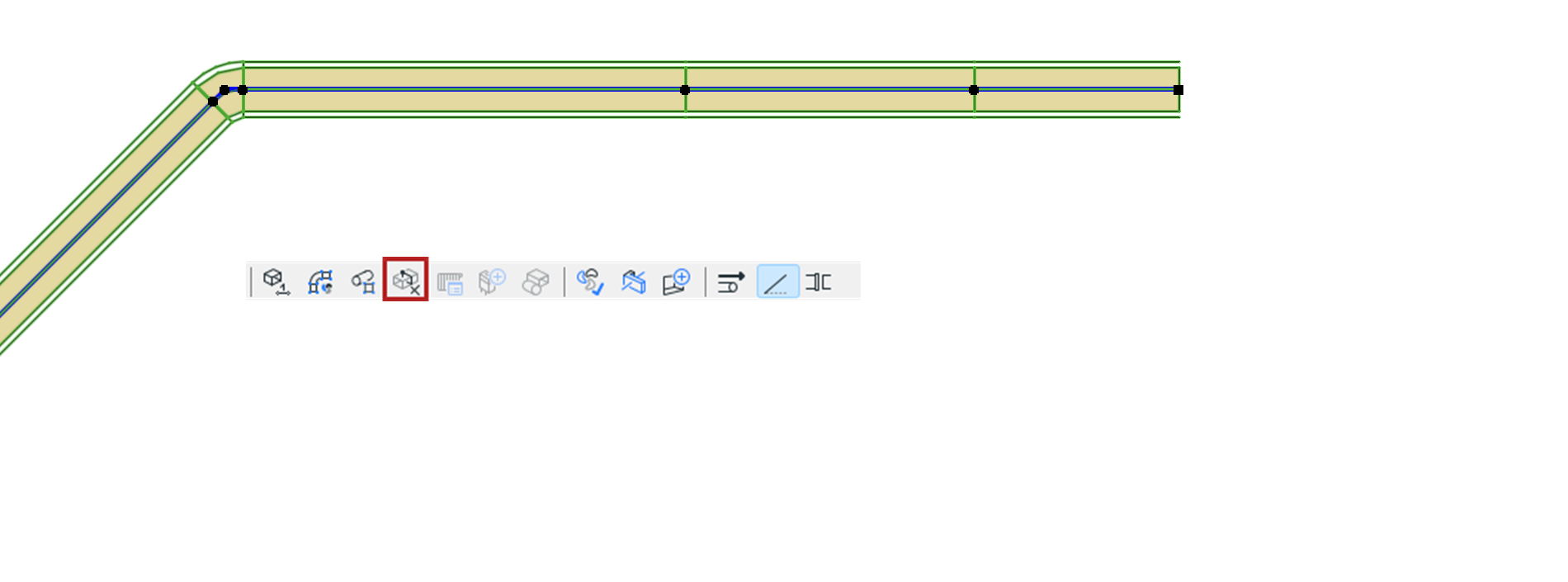

未使用のMEPノードを削除
- 1つまたは複数のMEPルートを選択します。
- MEPツールバー、デザインメニュー、またはコンテキストメニューから、[未使用のMEPノードを削除]をクリックします。

このコマンドは、選択されたルート内の全ての未使用ノードを削除します。つまり、同じ形状を持つ2つのセグメントの間にあるノードで、他の要素を接続するために使用されていないノードを削除します。

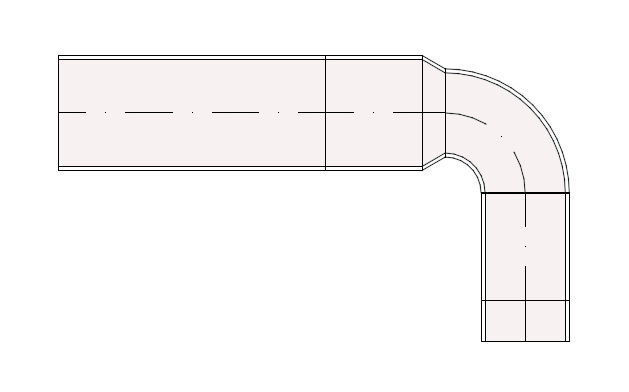

高度変更ルート(平面図)

ルートの変更する高度の値を入力します。

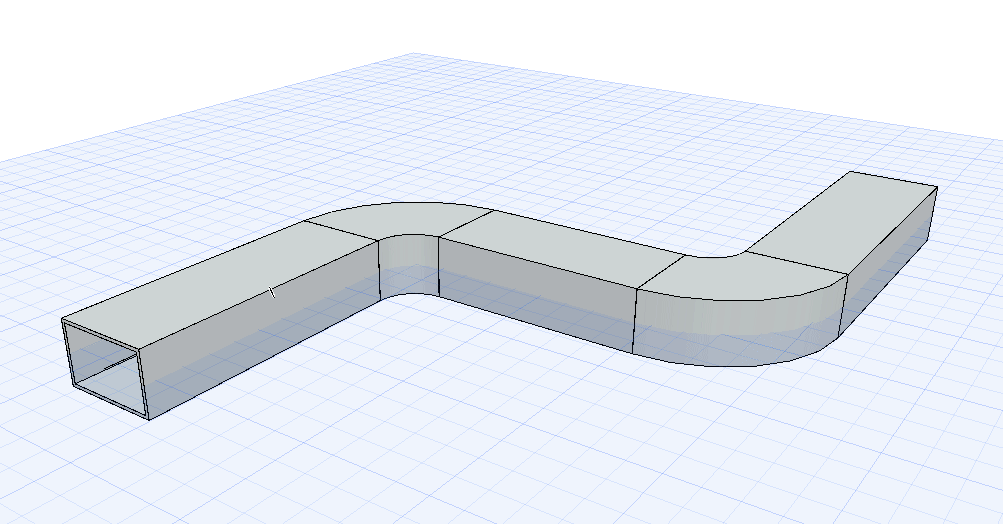

高度変更ルート(3D)

[移動]コマンドで、Z軸のルート高度を変更します。

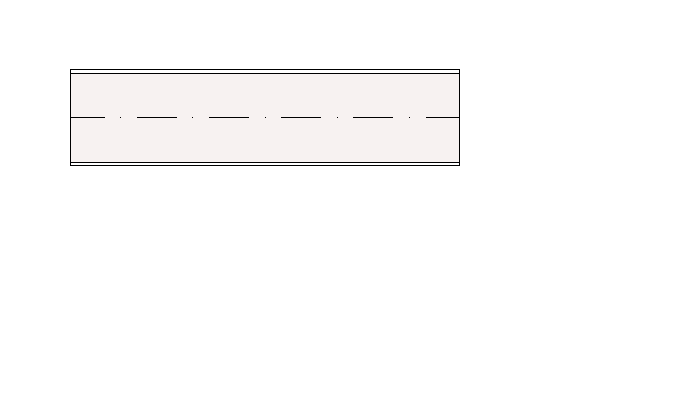

ルートを続行

1つの接続していない直線の辺の終端で使用可能です。
セグメントをオフセット

- 要素を選択します。
- 基準線をクリックします。
- ペットパレットから[セグメントをオフセット]を選択して移動します。
接続されている要素はセグメントと一緒に移動し、接続は維持されます。参照:接続されたルートと要素の移動(平面図)
MEPルートを分割

- 分割するルートを選択します。
- [編集]→[変形]→[分割]コマンドを選択するか、またはツールバーから手斧アイコンを選択します。
- 仮の分割線を描画します。
注: 3Dウィンドウの場合は、赤い分割平面がフィードバックとして表示されます。
- 目玉のカーソルが表示されたら、分割線/円弧のいずれかの側でクリックします。
- クリックした側の要素は選択されたままになります。反対側の要素は選択解除されます。

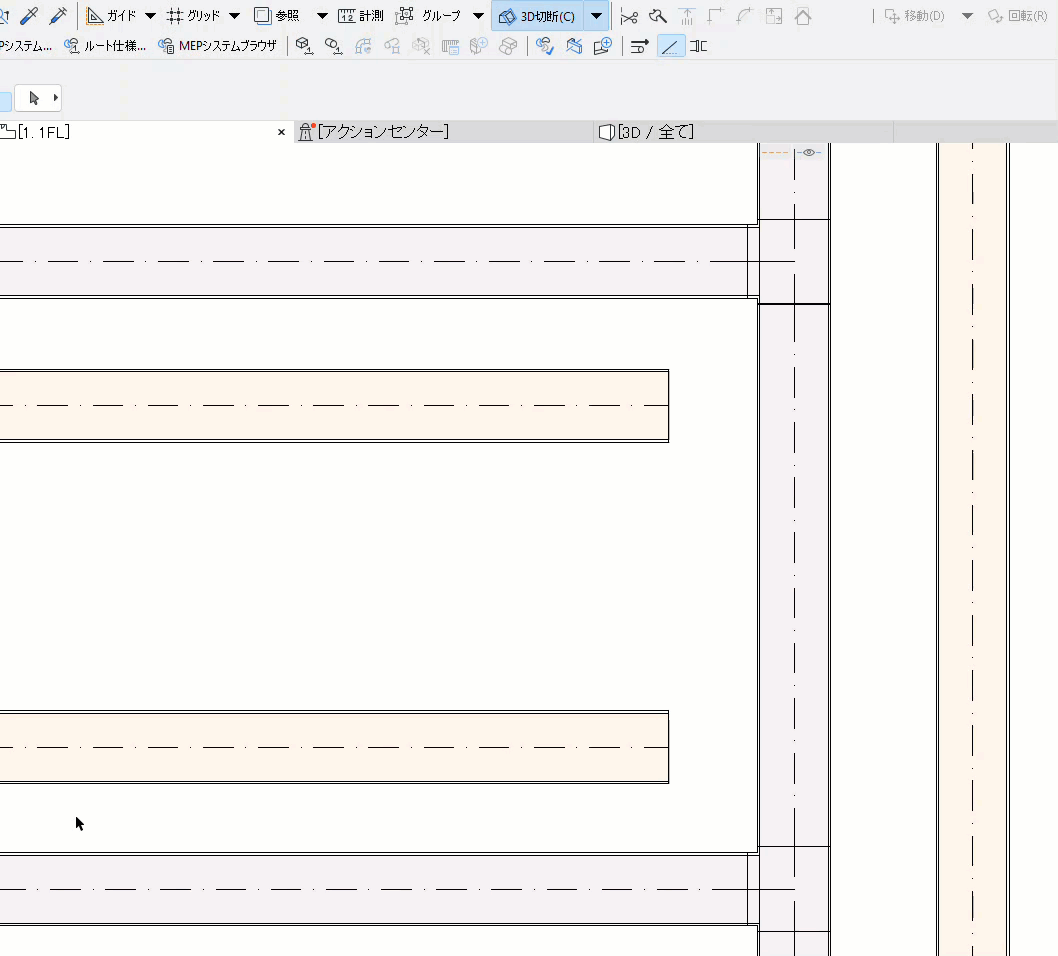

ルート要素同士を調整
編集 > 変形 > 一括ストレッチコマンドを使用して、MEP ルート要素を互いに延長またはトリムできます。
あるいは、一括ストレッチのコマンドを使って、分岐の接続を生成します。有効な接続が形成される可能性のある、同じタイプの別のルート要素に、複数のルート要素が調整された場合、分岐の接続が形成されます。

「要素の一括ストレッチ」も参照してください。

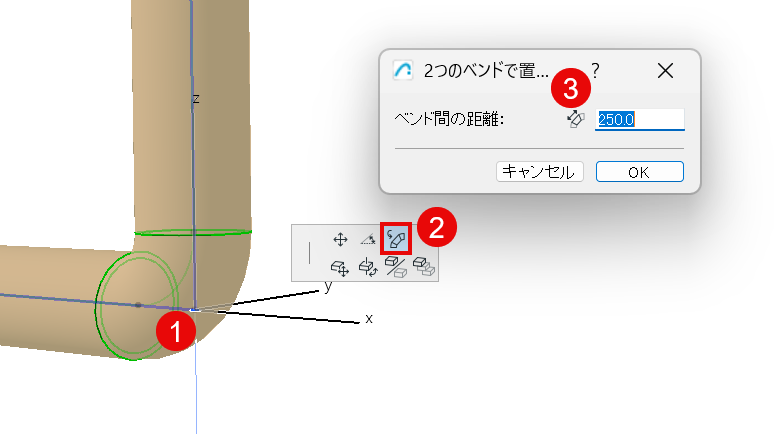

2つのベンドで置き換える
エルボーを2つのエルボーに変換:

- ベンドを選択します。
- 中央のノードをクリックしてペットパレットにアクセスし、コマンドを選択します:2つのベンドで置き換える
- ダイアログで必要な距離を入力し、OKをクリックします。
