ペットパレットでセグメントの直径を編集

Archicad Collaborateで使用可能。

ルートセグメント（ダクト、パイプ、ケーブルキャリア）の直径を変更します。

1. ルートを選択します。
2. 編集するセグメントの基準線をクリックします。
   注: MEP基準線を2Dビューで有効にします。表示 > 表示オプション Optionsで

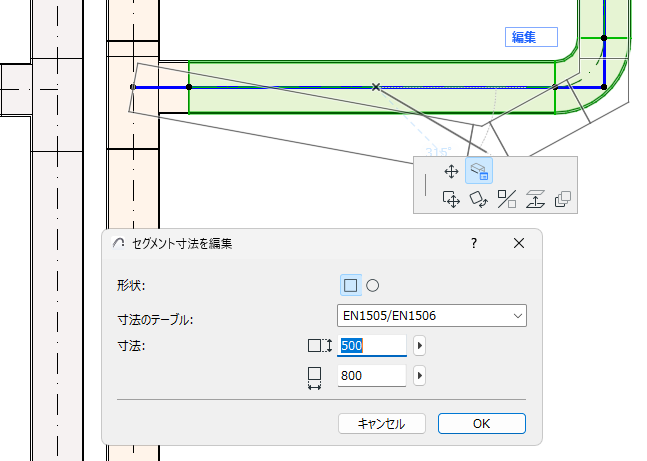

3. ペットパレットから[セグメント寸法を編集]を選択します。
4. ダイアログでは、セグメント形状（ダクトのみ）、寸法のテーブル、セグメント寸法を編集できます。





5. [OK]をクリックしてモデル内のセグメントを更新します。





参照可能な寸法は、選択された寸法のテーブル（[オプション]→[プロジェクト設定]→[ルート仕様]で定義）で設定します。

「ダクトサイズオプティマイザ」も参照してください。
