Archicad Collaborateで使用可能。

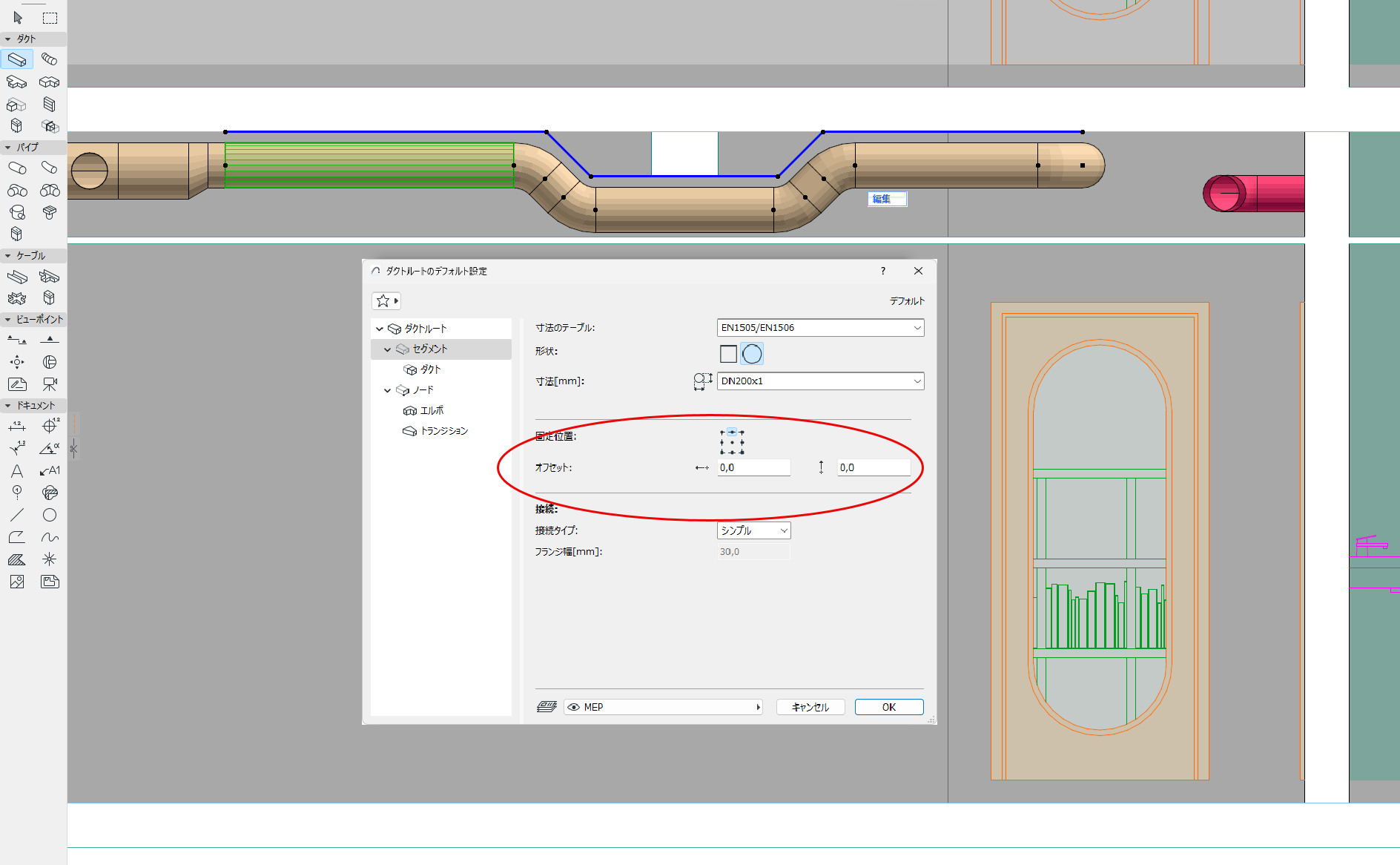

基準線は、デフォルトでルートセグメントの中心にあります。必要に応じて、情報ボックスまたはセグメント設定でオフセットを入力するか、配置を調整します。
注: MEP基準線を2Dビューで有効にします。
表示 > 表示オプション Optionsで
例えば、ダクトをスラブに近づけるために、ルート基準線をスラブ下端に配置します。また、オフセットを設定して、ルートを壁や天井から一定の距離に保つこともできます。
- ルートの配置前または配置後に値を設定
- 編集モードでセグメントの配置やオフセットをカスタマイズ可能
