未接続のMEPを検索

Archicad Collaborateで使用可能。

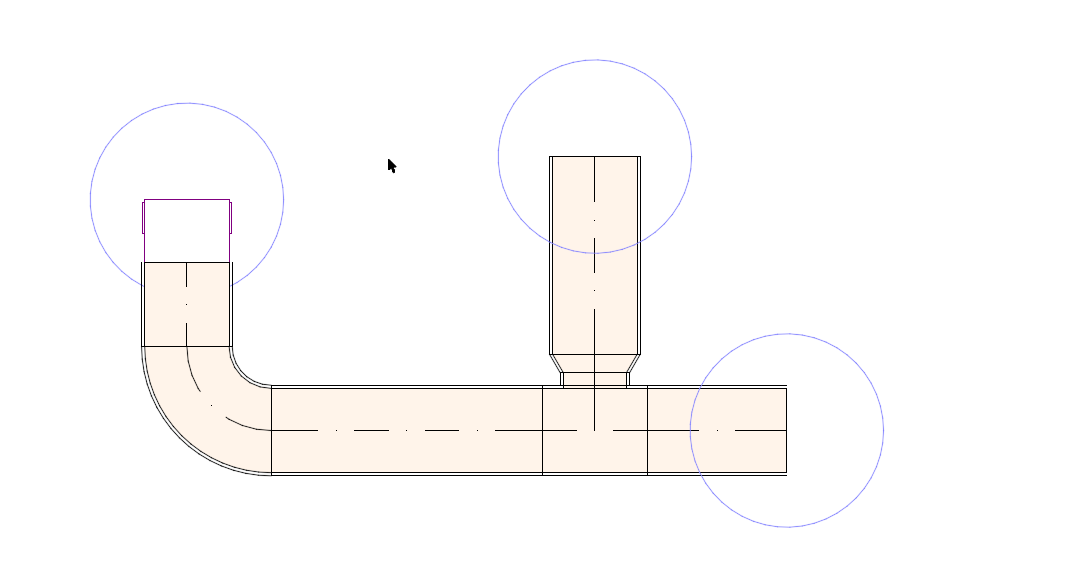

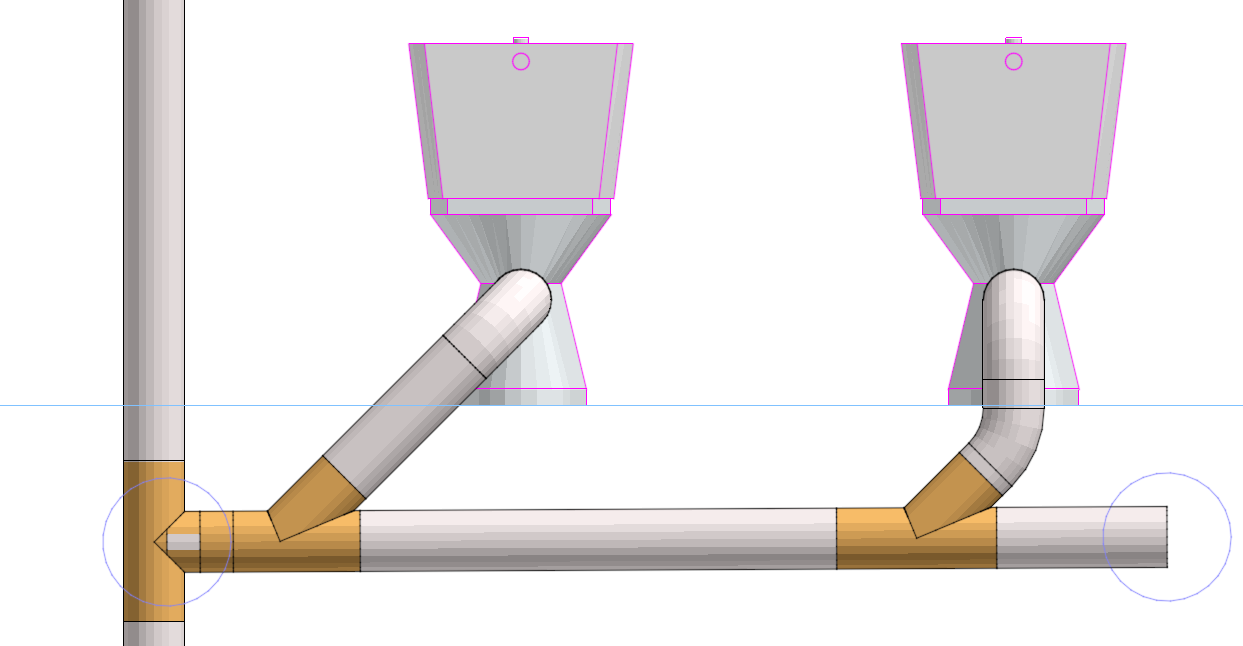

2Dビューで開口終端と開口接続を表示するには、[表示]→[表示オプション]で[未接続のMEPを表示]を有効にします。未接続の接続は、2Dまたは断面図では丸で、3Dでは赤いハイライトで表示されます。

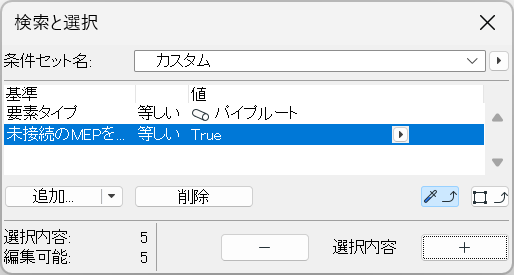

検索と選択を使用して、必要に応じて開いている接続を検索します。

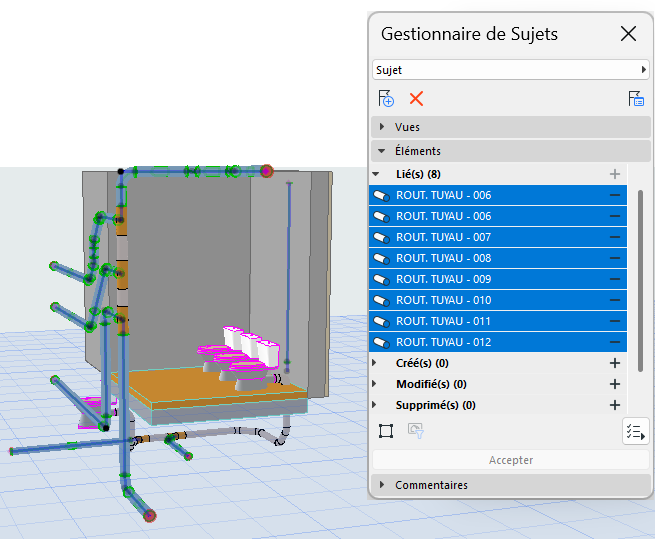

課題マネージャで課題として管理できます。




組み込みの［MEP接続を解決］コマンドを使用すると、その他の接続の問題を検出して修復できます：切断されたMEP接続を解決を参照してください
