MEP接続ポートを編集

Archicad Collaborateで使用可能。

付属品、機器、ターミナル要素:接続ポートを簡単に編集できます:

1. 要素を選択します。
2. 編集するポートをクリックします。
   注: 重複するポートから選択するには、Tabキーを使用して使用可能なポートを切り替え、必要なポートを選択します
3. ペットパレットから接続設定の編集を選択します。
4. ダイアログを使ってオプションを設定します。





グラフィカル編集ノードを使用して、接続と要素の形状を調整します。

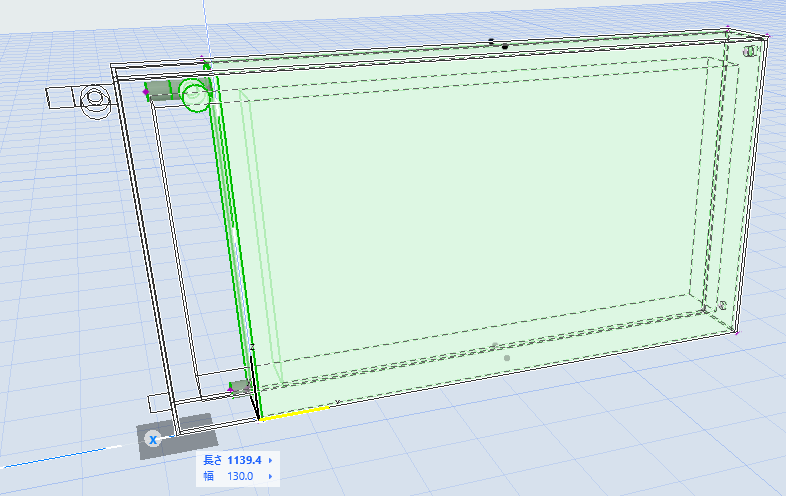

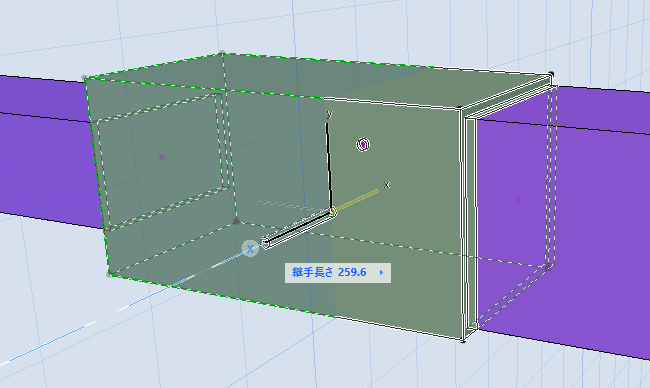

図 1. 接続の位置を変更	図 2. 接続長さを設定	図 3. 長さ、幅、高さ
