MEP作業環境

Notice: Archicad CollaborateまたはArchicad Maxで使用可能です。

MEP関連のインターフェースにアクセスするには、[オプション] > [作業環境] > [プロファイルを適用] > [MEPエンジニアリングプロファイル]を使用します。

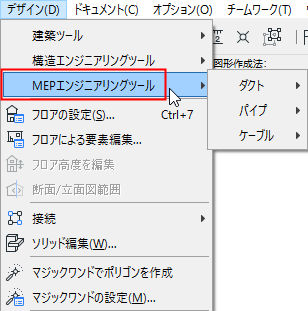

MEPツールボックスには、MEPツール([デザイン] > [MEPエンジニアリングツール]メニューからも利用可能)に加え、建築構造内での正確なモデリングを支援する基本的で不可欠な建築ツールが表示されます。


MEPツールバーにはよく使用されるMEPコマンドのショートカットが含まれています。
図 1. MEPツールバー

MEPモデリングの画面オプション

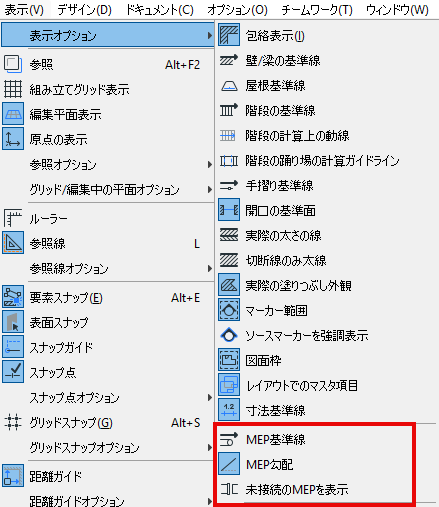

表示 > 表示オプション:正確なMEPモデルを作成するために表示トグルスイッチを有効にします:

  • MEP基準線
  • MEP勾配
  • 未接続のMEP接続を表示


同じコマンドはMEPツールバーからも利用できます:



MEPのモデリング中に建築モデルを透過表示

MEPシステムのモデリング中は、建築モデルを透過表示できます。これにより、建築側の状況を把握したまま、ルート作成と調整をより簡単かつ迅速に行えます。



「建築 - 透過」の表現の上書きセットを使用します。表現の上書きルールを使用して、各建築要素に必要な透明度を設定できます。
