ゾーン換気に関するMEPモデルチェック

注: MEP Designerの計算機能は、クラウドライセンスでのみ使用できます。

MEPモデルでは、ゾーンごとに換気要件を定義できます。次に、組み込みのチェック機能を使用して、MEP要素（ターミナルまたは機器）が必要な給排気流量を確保していることを確認します。

ステップ1:換気パラメータでゾーンを設定

モデルに必要なゾーンを作成します。

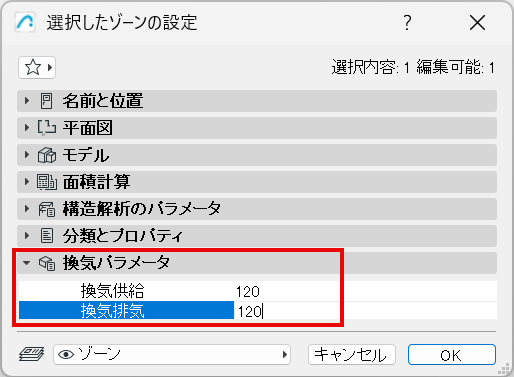

ゾーン設定で、換気供給と換気排気のパラメータの値を入力します:

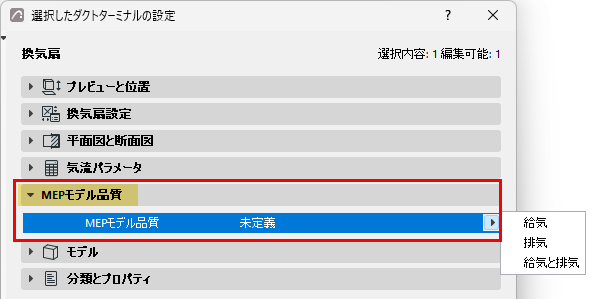

MEPモデル品質パネルで:

MEPモデル品質チェックのためにこのデータを定義するには、給気、排気、またはその両方を選択します。（これは、別の場所で割り当てられている要素の「MEPシステム」がプロジェクト属性であり、いつでも名前が変更される可能性があるためです。）

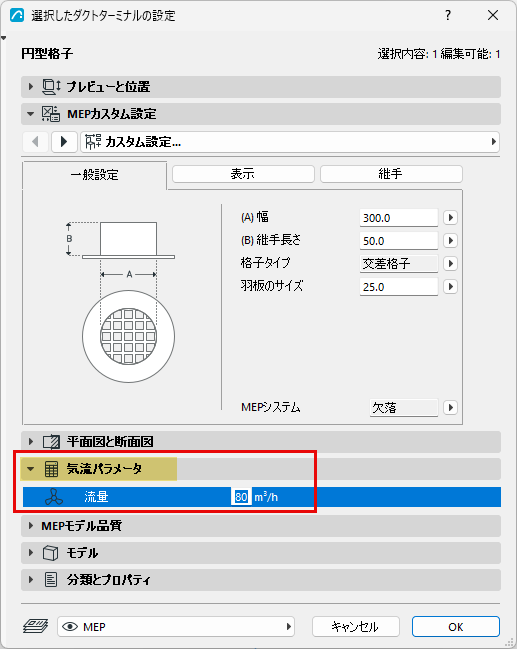

モデル内に配置されたターミナル/機器が、適切な換気のためのゾーンのパラメータを満たしていることを確認するためのチェックを実行します。このチェックでは、ゾーン内に部分的または完全に配置されているターミナル/機器が考慮されます。

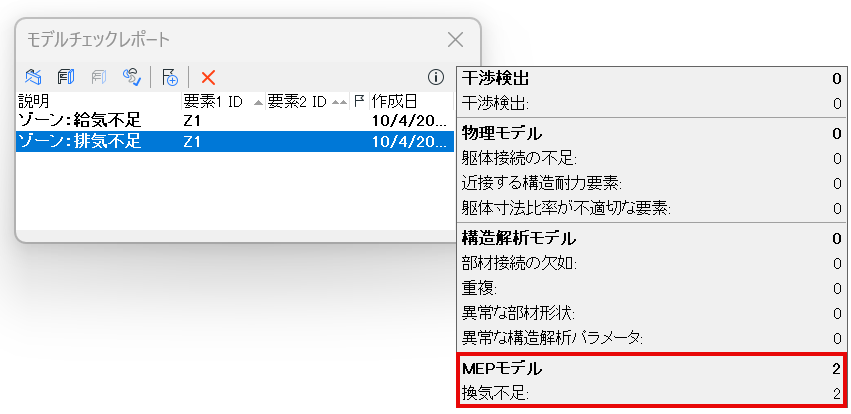

モデルチェックレポートは、換気パラメータが満たされていないゾーンをリストアップします。モデルの関連要素を確認し、必要に応じて課題を作成できます。

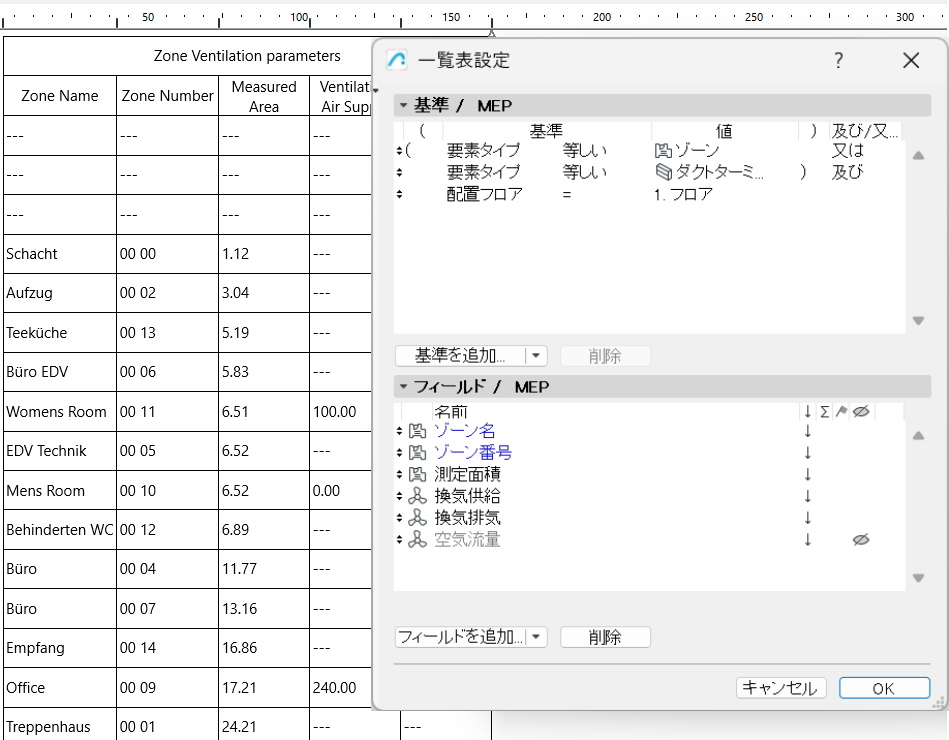

ゾーン、その換気要件、および関連するターミナルや機器の流量を連動一覧表に一覧表示することもできます。

必要に応じて、一覧表で直接値を確認し、編集します。
