パイプやダクトに個々の長さを使用

Archicad Collaborateで使用可能。

モデリング中は、ルートを一本の長い要素として表示し、すっきりとしたモデルビューで作業したい場合があります。ただし、ドキュメント作成の観点では、ルートセグメントの実際の長さを視認・抽出できるほうが有用な場合もあります。

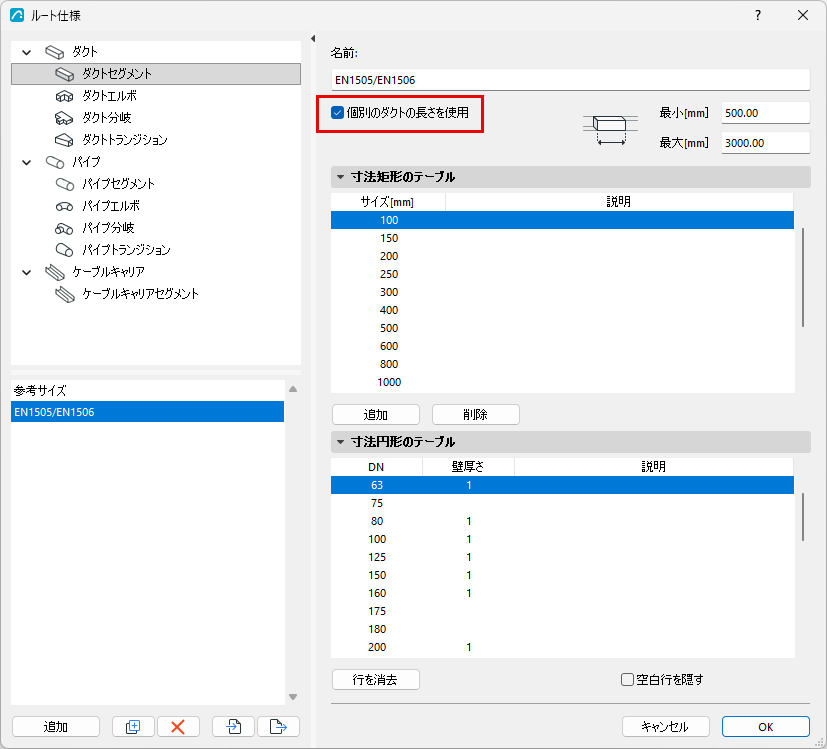

このオプションを設定するには、ルート仕様を開きます。

パイプやダクトのセグメント、ケーブルキャリア用です:

• ［個別の長さを使用］にチェックを入れます
• メーカーの長さ仕様（例：使用しているダクトの種類）に合わせて、最小長さと最大長さを入力してください。

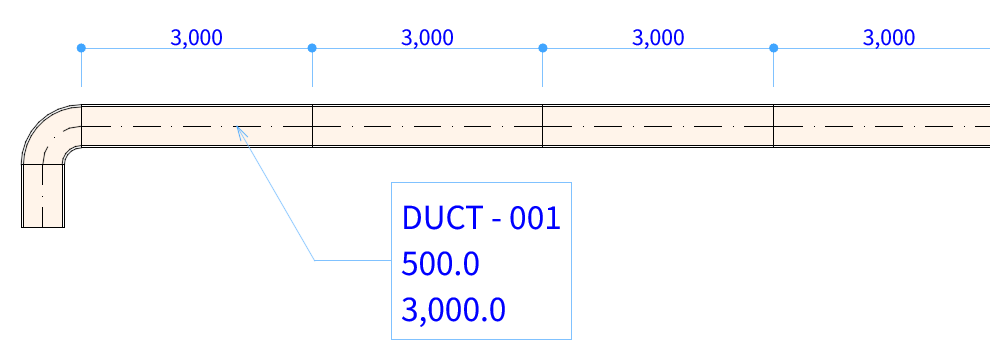

ルート仕様に基づいて、モデル上に各セグメントの長さが表示されるようになりました。このデータは、ルート選択設定の選択されたセグメントにも表示されます。

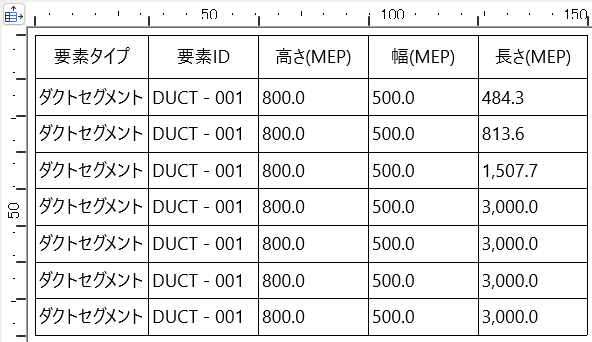

各セグメントを個別にラベル付けし、一覧表に一覧表示できます。

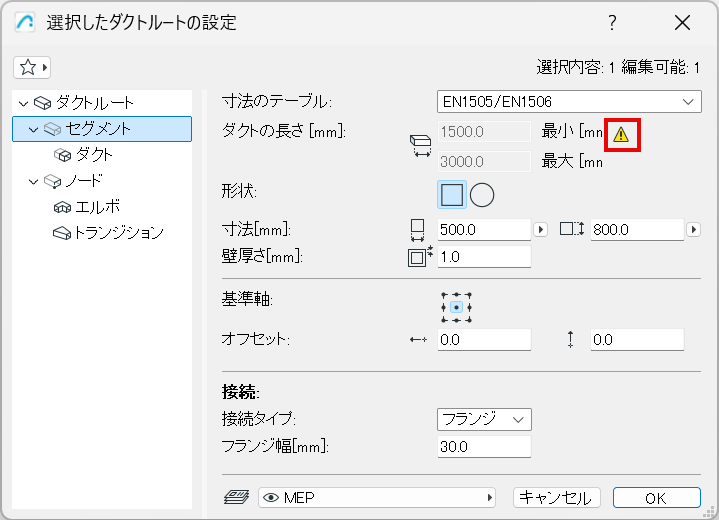

「個別の長さを使用」を有効にすると、任意のルート形状をモデリングできますが、短すぎるセグメントが作成された場合、ルート設定が警告を表示します:

セグメント長さの最適化:自動調整

プログラムは可能な限り、必要に応じてセグメント長さを自動的に最適化します。ルートセグメントにルート仕様で定義された最小/最大範囲に収まる「余剰」長さが含まれている場合：それは単純にルートに追加されます。

「余剰」長さが最小長さ未満の場合、自動的に最小長さまでストレッチされます。この余分なストレッチは、前の（全長）部分から差し引かれます。

図 1. 余った部分は短すぎた場合、最低限の長さに等しくなるように延長します。隣接する全長セグメントはそれに応じて切り詰められます。
