MEPルートの勾配を設定する

入力中に勾配を編集する

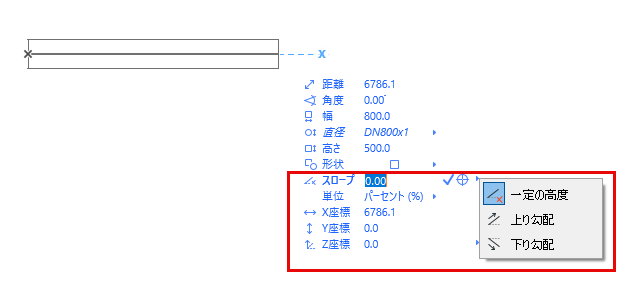

ルートの入力中に、座標情報を使用してルートセグメントの勾配を変更します。

• 値を入力します（正なら上り勾配、負なら下り勾配）
• または、［上り勾配］または［下り勾配］を選択して値を入力します

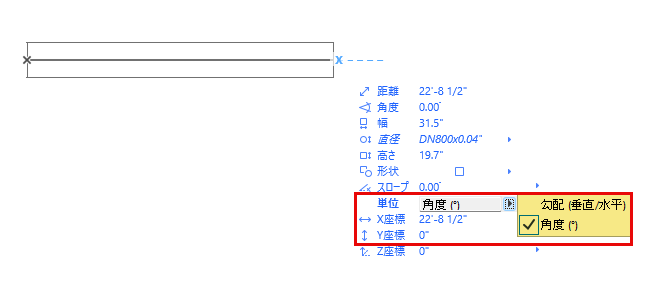

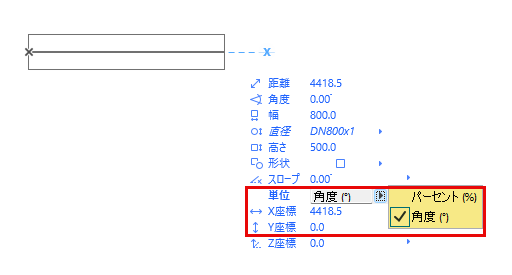

• 勾配はパーセントまたは角度で定義できます。インペリアル単位を使用している場合は、立ち上がり/スパン（勾配比）として定義できます。

ビデオを見る：柔軟な勾配設定

• ルート上で高度が変わっても、ルートの勾配は維持されます。Z座標を調整すると、ルートは新しい高度で進み、勾配は一定に保たれます。

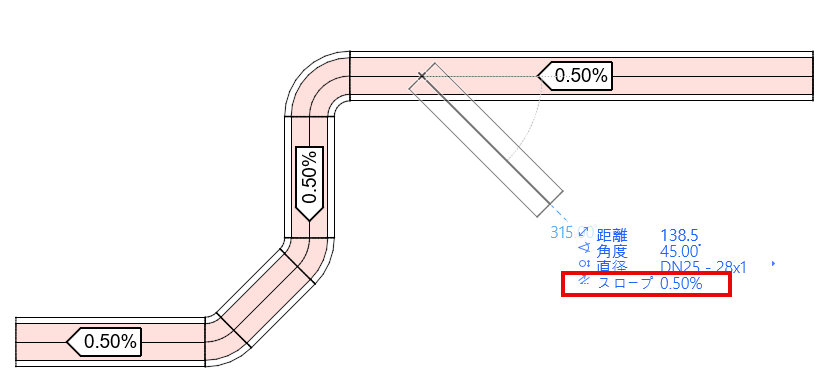

• 新しく分岐されたルートセグメントもルートの勾配を引き継ぎます

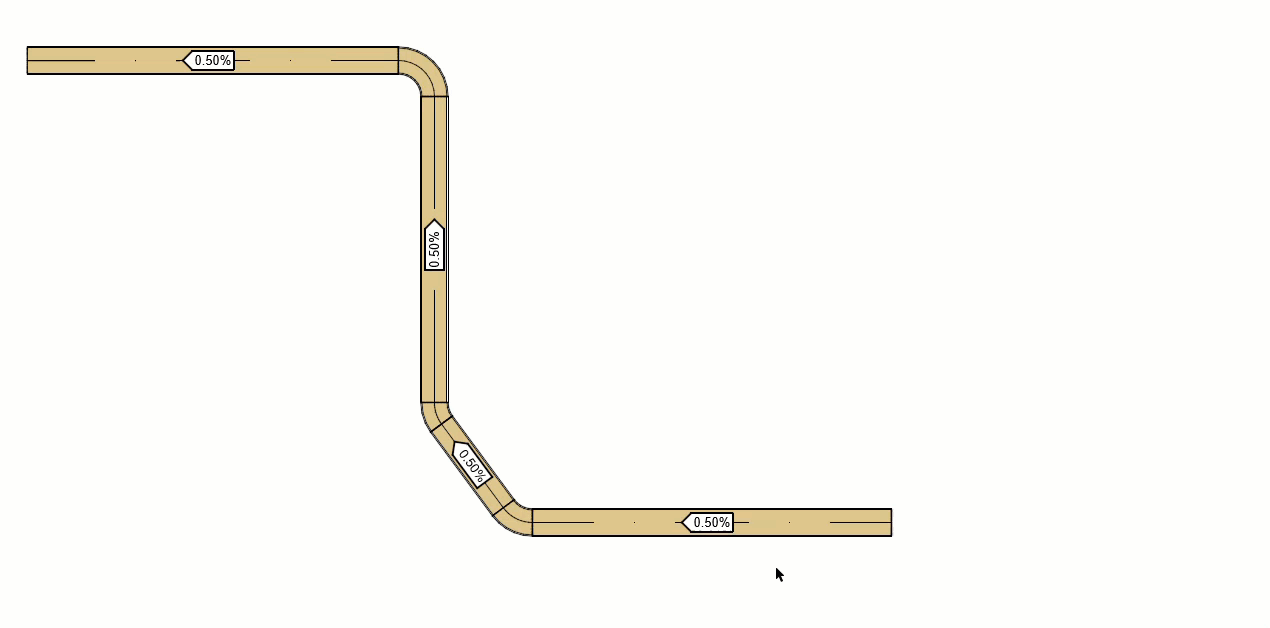

選択したポイントの勾配を変更する

1. ルート要素の開いている端を選択します。
2. ペットパレットから、選択したポイントの勾配の修正を選択します。
3. 数値を入力し、勾配の値を変更します。

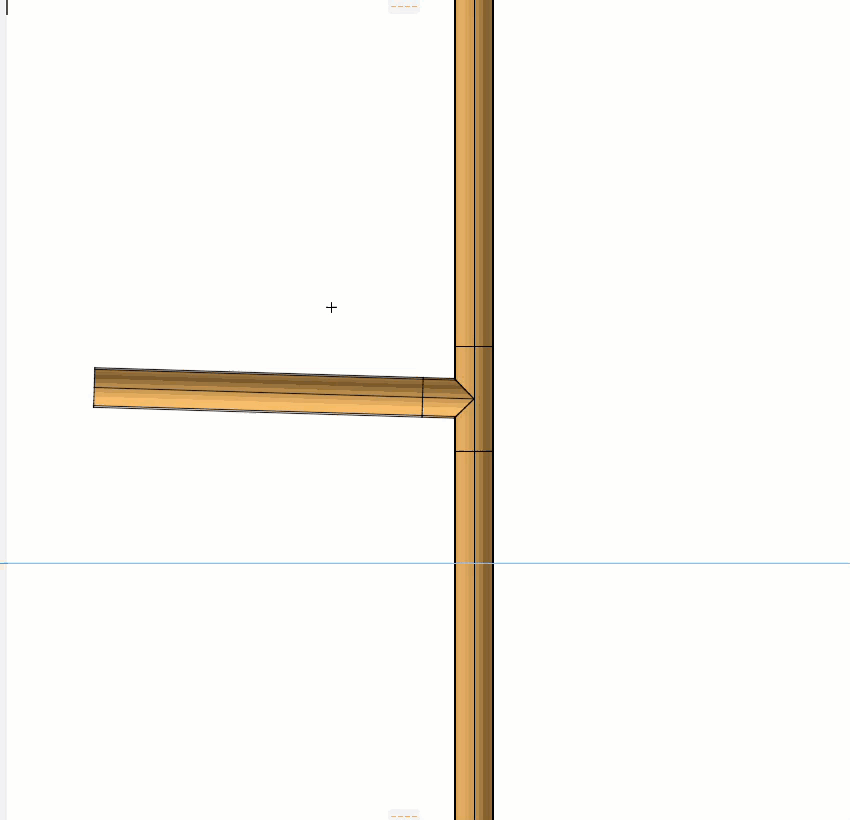

また、エルボや分岐からルートの勾配を変更することもできます:

クリックした地点でのルートの高度は変わりません。

勾配のフィードバック

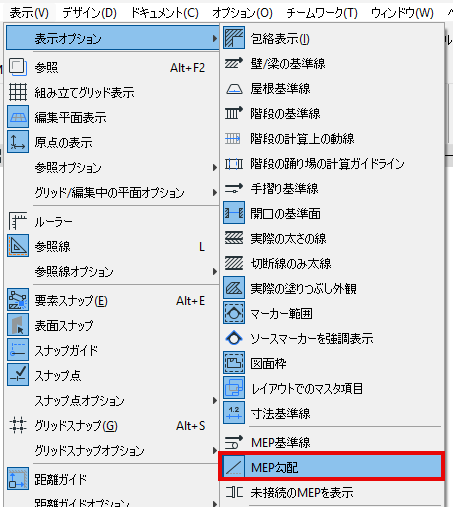

MEP Slopesを有効にします。表示＞画面表示オプション

• 平面図には、ルート勾配の方向と値が表示されます（これは機能的な勾配に関するフィードバックを目的としており、5%以下の勾配に対してのみ表示されます）
• 選択されたルート要素に対して、情報タグは勾配の値も表示します。





3Dおよび断面ビューでは、選択したルート要素に勾配方向を示す緑色の矢印が表示されます：
