電気プロジェクトの設定

Notice: Archicad CollaborateまたはArchicad Maxで使用可能です。

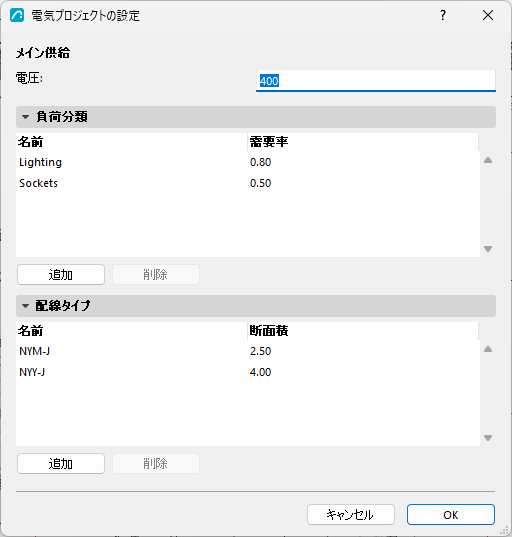

このダイアログを使用して、プロジェクトレベルの電気設定を設定します。

ダイアログを開きます:

  • オプション > プロジェクト設定 > 電気プロジェクトの設定メニューコマンドを使用するか、
  • MEPツールバーから開きます。



メイン供給

プロジェクトの主電源の電圧(ボルト - V)を設定します。

負荷分類

プロジェクトの電気機器で使用される負荷クラスを指定します。分類ごとに、名前と需要率を指定します。

注: 需要率は通常、0~1の数値で表され、1は負荷の低減が行われないことを意味します。これは、負荷グループの実際の最大需要電力と、それらの総設備負荷(接続負荷)との比率です。設備負荷とは、すべての負荷が同時に最大出力で稼働した場合に生じる理論上の最大負荷です。計算において、需要率は各機器に適用されます。電気機器の皮相電力(負荷)(ボルトアンペア(VA)単位)に、その負荷分類の需要率を乗算して、同じくVA単位の需要負荷を求めます:

需要負荷 = 皮相電力(負荷) * 需要率(例: 15 VA * 0.8 = 12 VA)。

配線タイプ

プロジェクト内の回路で使用される配線タイプを指定します。それぞれについて、名前と断面積(平方ミリメートル単位)を指定します。

注: 配線タイプは回路の詳細を指定するために使用されます。
