電気パネルのラベル配置

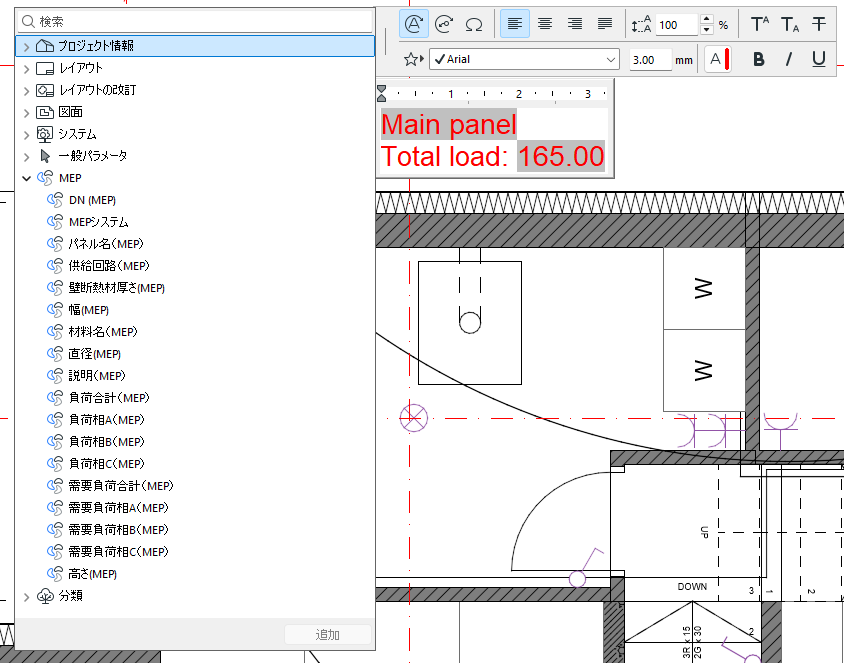

電気パネルでは、MEPカテゴリで次の自動テキストパラメータを使用できます。



自動テキストパラメータは次の値を返します:

  • パネル名 - 電気パネルの名前。回路の場合、親パネルの名前。
  • 負荷相A、負荷相B、負荷相C - それぞれの相(A、B、またはC)おける総皮相電力負荷です。計算:各電気機器の皮相電力は、その機器が属する回路で使用される相の間で等分に分配されます。負荷相A、B、Cは、それぞれ相A、相B、相Cに割り当てられたすべての負荷部分の合計です。

例:電気機器の皮相電力が15 VAで、相Aのみを使用する回路に属している場合(回路とその相は電気パネル要素の設定ダイアログで定義されます)。この機器の全負荷15 VAが負荷相Aに加算されます。別の電気機器の皮相電力が40 VAで、相Aと相Bの両方を使用する回路に属しているとします。その負荷は2つの相の間で均等に分割されるため(40 VA ÷ 2)、20 VAが負荷相Aに、20 VAが負荷相Bに加算されます。負荷相A = 15 + 20 = 35 VAとなります。負荷相B = 20 VA。負荷相C = 0 VA。

注: 機器の[皮相電力]チェックボックスがオフになっている場合、または機器がどの回路にも割り当てられていない場合([供給]項目が「メイン」に設定されている場合)、負荷相A、B、Cには寄与しません。
  • 合計負荷 - 負荷相A、負荷相B、および負荷相Cの合計。
  • 需要負荷相A、需要負荷相B、需要負荷相C – それぞれの相(A、B、またはC)の総需要負荷。計算:各電気機器が相に加算する皮相電力に、機器の負荷分類の需要率が乗算されます。需要負荷相A、B、Cは、それぞれ相A、相B、相Cに割り当てられたすべての需要負荷の合計です。

例:電気機器が負荷相Aに15 VAを加算します。負荷分類が「照明」に設定されていて、需要率が0.8([電気プロジェクトの設定]で指定)であるとします。したがって、この機器は需要負荷相Aに15 * 0.8 = 12 VAを加算します。別の電気機器は、負荷相Aと負荷相Bにそれぞれ20 VAずつ寄与します。その負荷分類は「コンセント」に設定されており、需要率は0.5です。したがって、需要負荷相Aと需要負荷相Bにそれぞれ20 * 0.5 = 10 VAが加算されます。

需要負荷相A = 12 + 10 = 22 VA

需要負荷相B = 10 VA

需要負荷相C = 0 VA

注: 負荷相A、B、またはCに寄与しない機器は、需要負荷相A、B、またはCにも寄与しません。
  • 総需要負荷 - 需要負荷相A、需要負荷相B、および需要負荷相Cの合計。
