荷重マネージャーには、プロジェクトの全ての荷重ケースが荷重グループに編成されてリストされます。
荷重マネージャーから、荷重ケースと荷重グループをインポートおよびエクスポートすることもできます。

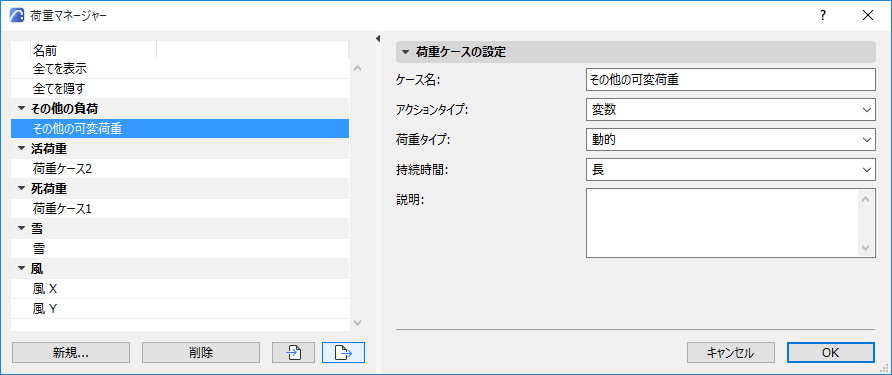

図 1. 荷重ケースが選択されている荷重マネージャー
荷重マネージャーを開く
以下のいずれかを実行します。
- [オプション]→[荷重マネージャー]
- [構造エンジニアリング]ツールバー
- [複合荷重]ダイアログの[荷重を編集]ボタンを使用する

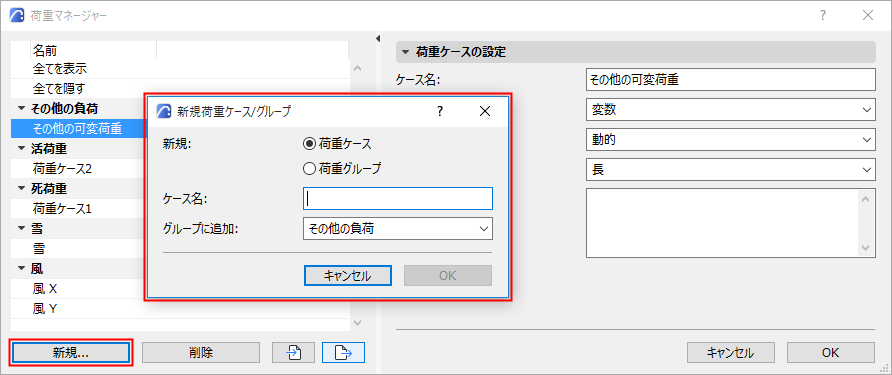

荷重グループまたは荷重ケースを作成する
- [新規作成]をクリックします。
- ダイアログから[荷重ケース]または[荷重グループ]を選択します。
新規荷重ケースの場合：
- [グループに追加]：新規荷重ケースの荷重グループを選択し、[OK]をクリックします。
- 新規荷重ケースがダイアログの左側にリストされます。
- 荷重ケースを選択して右側の設定にアクセスします。
新規荷重グループの場合：
- グループ名を追加し、[OK]をクリックします。
- 新規荷重グループがダイアログの左側にリストされます。
- 荷重グループを選択して右側の設定にアクセスします。
[荷重マネージャー]ダイアログで[OK]をクリックして変更を保存します。
荷重ケースと荷重グループのインポートとエクスポート

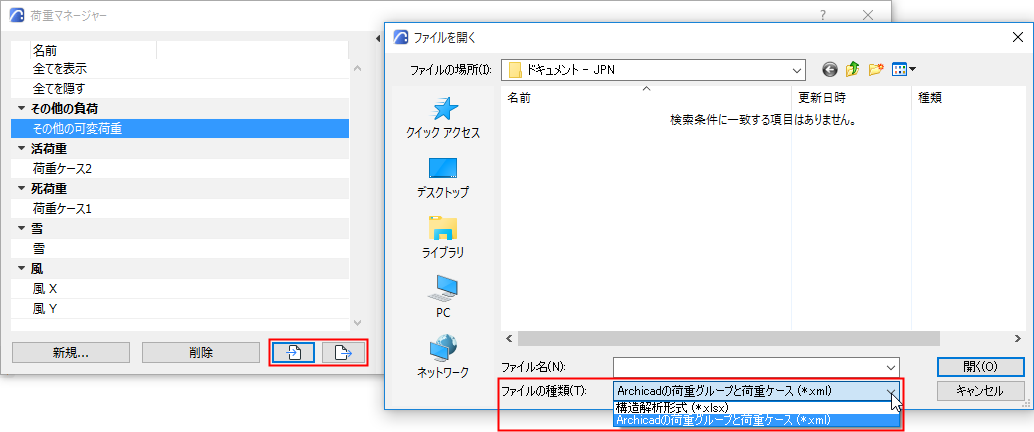

荷重グループと荷重ケースのデータを転送するには、荷重マネージャーでインポート/エクスポートボタンを使用します。
- ArchicadはこれらのデータをXMLまたはSAF形式でインポートします。
- ArchicadはこれらのデータをXML形式でのみエクスポートします。
