点荷重の配置

点荷重は次の場所に入力できます。

• 1D部材（ノードまたは辺）
• 2D部材（ノード、辺、面）

1. 構造点荷重ツールを有効にします。
2. ツールの設定または情報ボックスで、荷重ケースを選択します（「 荷重ツールの設定 」を参照）。
3. 荷重要素を配置する間、可能なホスト要素（構造解析部材）がハイライトされます。配置後に荷重がどのように表示されるかを示すプレビューも確認できます。
   注: 複数のホスト要素にカーソルを合わせた場合は、適切なホストGraphisoft IDされるまでTabキーを使用して切り替えます。
4. クリックして配置します。

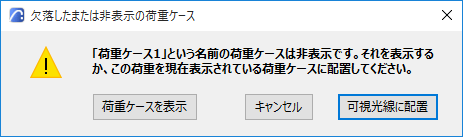

   注: 荷重は現在表示されている荷重ケースに属する場合のみ表示されます。現在表示されている荷重ケースに属さない荷重要素を配置しようとしている場合は、通知を受け取ります。







   点荷重の配置

点荷重	点モーメント
