積載荷重の作成/更新

この機能により、構造エンジニアはゾーンにかかる積載荷重を自動的に作成することができます。

機能の仕組み

  • ゾーン（分類）を適切な荷重カテゴリにマップします。
  • 荷重カテゴリは、積載荷重値を決定します。Archicadにはデフォルトの荷重カテゴリ定義が用意されていますが、必要に応じてカスタマイズすることができます。
  • [デザイン]→[構造解析要素]→[荷重を作成/更新]を使用します。

積載荷重を作成するゾーン

積載荷重は、以下の条件を満たすゾーンに対して作成します。

  • [積載荷重を生成]チェックボックスが有効になっている（ゾーン設定）
  • ゾーンに分類がある場合（ゾーン設定）
  • ゾーン分類が荷重カテゴリにマップされている（[荷重マッピング]ダイアログ）

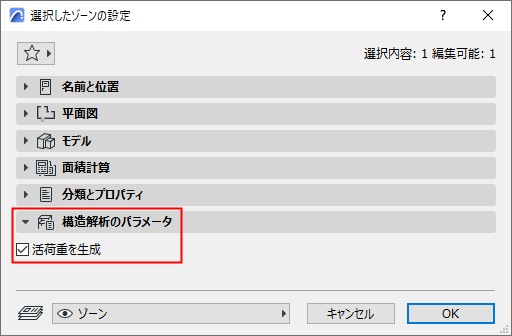

チェックボックスの有効化: [積載荷重を生成]

ゾーン設定または情報ボックス（構造解析パラメータパネル）で有効にします。

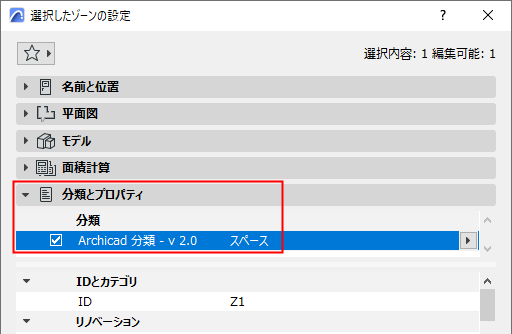

ゾーンの分類

ゾーン設定または情報ボックス（分類と特性パネル）でゾーンを分類します。

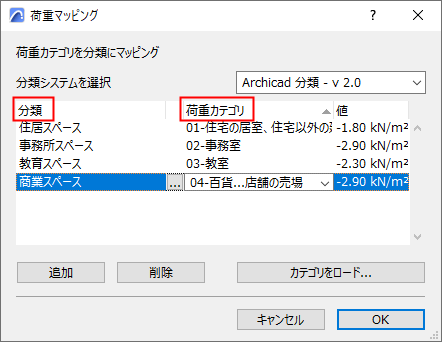

荷重マッピングの設定

  1. [オプション]→[荷重マッピング]を開きます。
  2. この表を使用して、分類（左の列）を荷重カテゴリにマッピングします。

    • [追加]をクリックして、必要な数のマッピングルールを作成します。
    • このダイアログでは、荷重カテゴリの値を表示します（この値を編集するには、[荷重カテゴリ]ダイアログを使用します）。

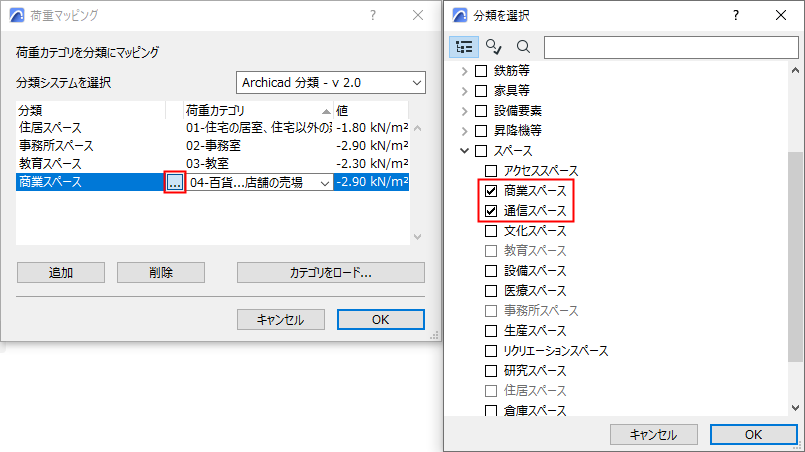

    • 1つ以上のゾーン分類を1つの荷重カテゴリにマッピングできます。ここでは、「商業スペース」と「通信スペース」の分類を1つの荷重カテゴリにマッピングしています。


[積載荷重を作成]コマンド

  1. 構造解析モデルがオンになっていることを確認します。[構造解析モデルを表示]トグルを使用します
    • [表示]メニューから
    • [構造解析モデル]ツールバーから
  2. [デザイン]→[構造解析要素]→[荷重を作成/更新]を使用します。
  3. [積載荷重]ボックスをオンにします。
  4. 積載荷重の荷重ケースを選択します。
  5. [OK]をクリックします。

生成された面荷重を3Dで確認します。



積載荷重を更新

モデルが変更されても、同じように積載荷重を更新することができます。

[デザイン]→[構造解析要素]→[荷重を作成/更新]を使用します。

モデル（ゾーンの形状、分類など）や荷重マッピングの変更を反映させるため、必要に応じて新しい積載荷重を作成、更新、削除します。
