1Dを1Dにオフセット

オフセットは常に一方向で行われます（一方向）。調整する部材はターゲットにオフセットされ、ターゲットの部材は変更されません。

	1D部材をオフセット
1Dを1Dにオフセット

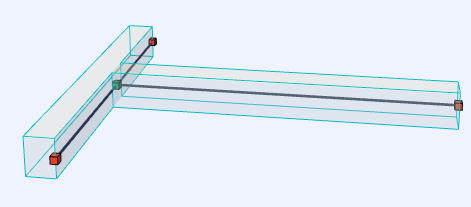

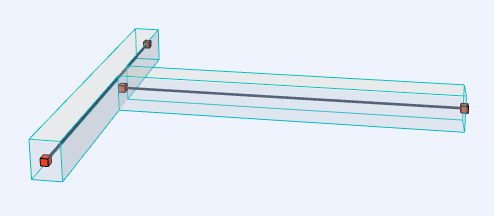

梁の接続：オフセット調整前と調整後

[1Dを1Dにオフセット]オプション

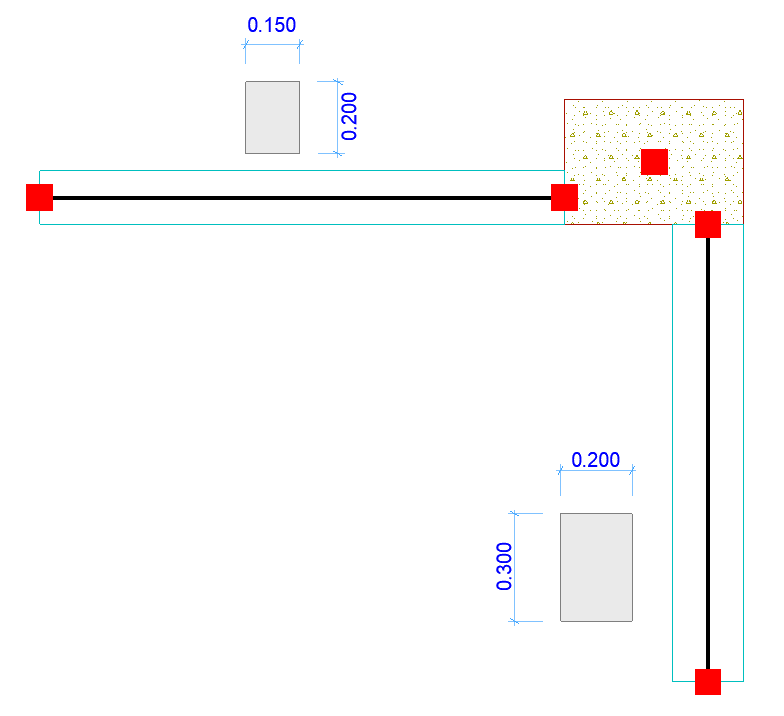

1つの柱に2つの梁が接続されている例を見てみましょう。2つの梁はそれぞれ断面が異なり、異なる偏心で柱に配置されています。

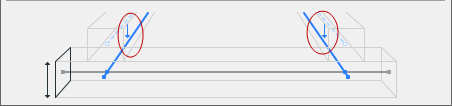

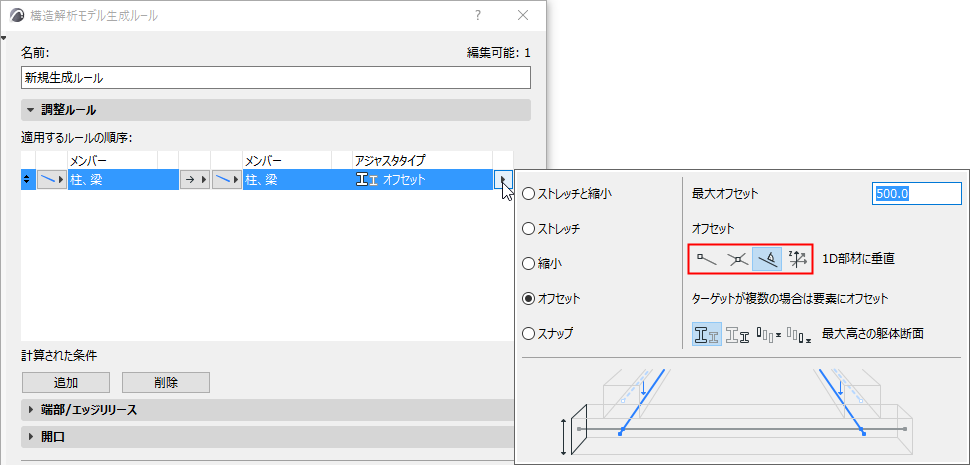

オフセットアジャスタタイプの矢印をクリックして、1Dオフセットのオプションを選択します。

最大許容オフセット距離を設定します。

4つのオフセットロジックオプションのいずれかを選択します。

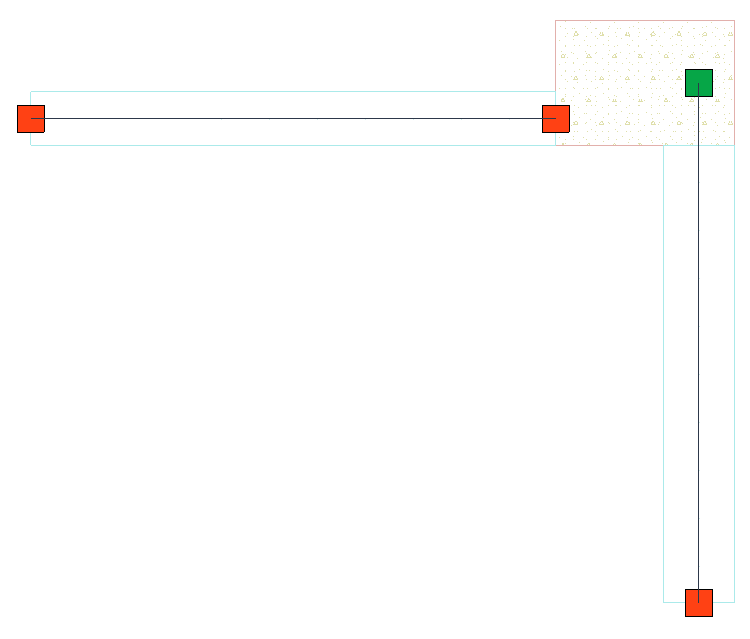

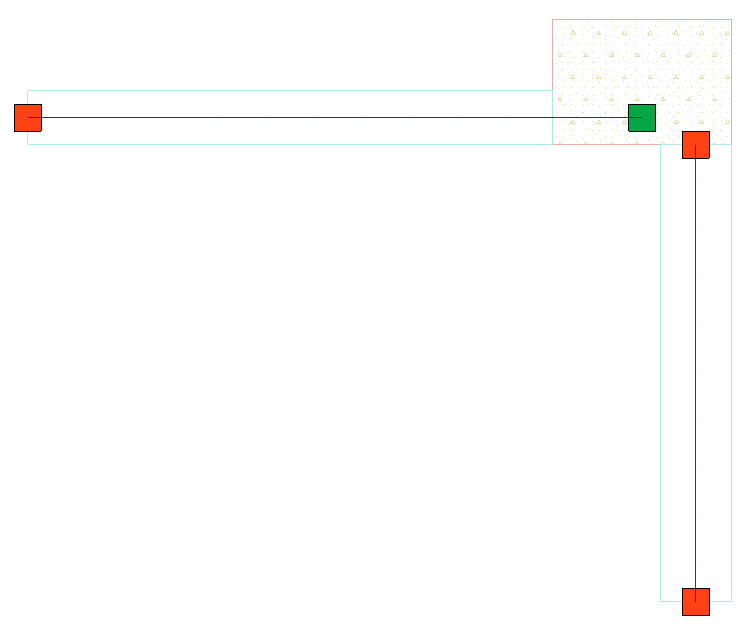

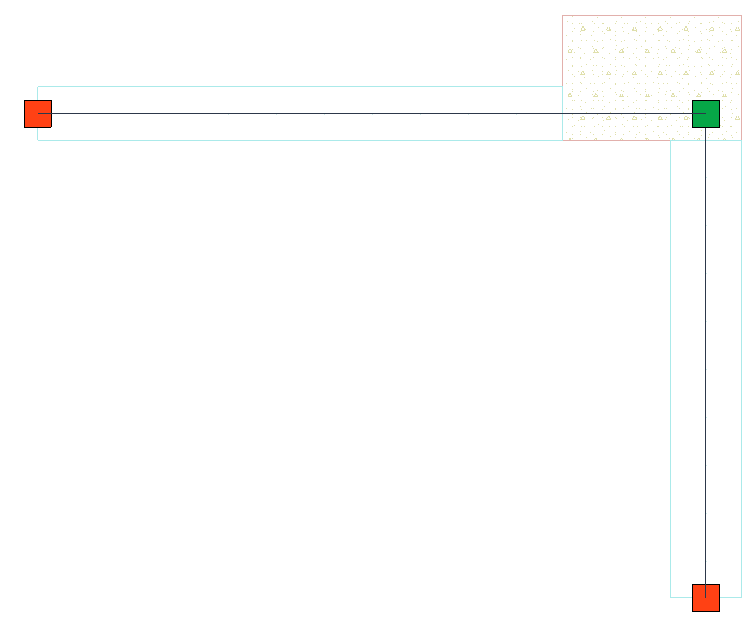

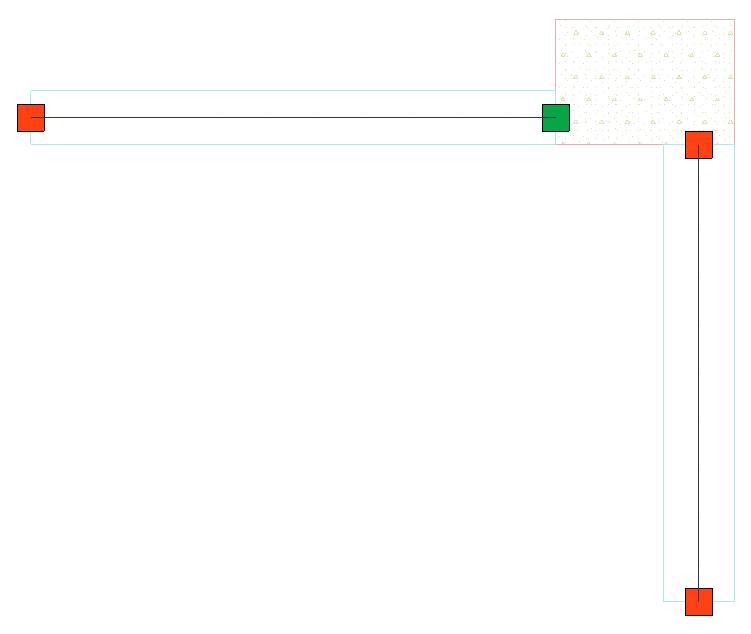

次の表に各オプションを図で示します。

グローバルZ方向のみ

1D部材をグローバルZ方向でのみオフセットする場合、これをオンにします。その他の方向でのオフセットは適用されません。
