1Dを2Dにオフセット

オフセットは常に一方向で行われます（一方向）。調整する部材はターゲットにオフセットされ、ターゲットの部材は変更されません。

	1D部材をオフセット
1Dを2Dにオフセット

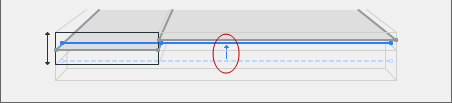

このアジャスタは、1D部材をターゲット2D部材の最も近いエッジ（最も近い点ではありません）にオフセットします。ただし、ターゲットのエッジが「最大オフセット」の範囲内である場合に限ります。

[1Dを2Dにオフセット]オプション

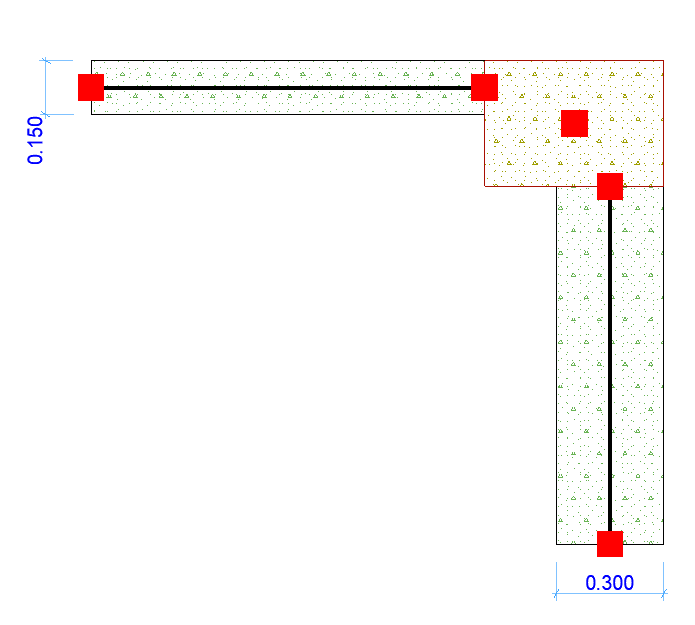

1つの柱に2つの壁が接続されている例を見てみましょう。2つの壁はそれぞれ躯体の厚みが異なり、外側の面を柱に揃えて配置されます。

オフセットアジャスタタイプの矢印をクリックして、1Dを2Dにオフセットするオプションを選択します。

最大許容オフセット距離を設定します。

4つのオフセットロジックオプションのいずれかを選択します。

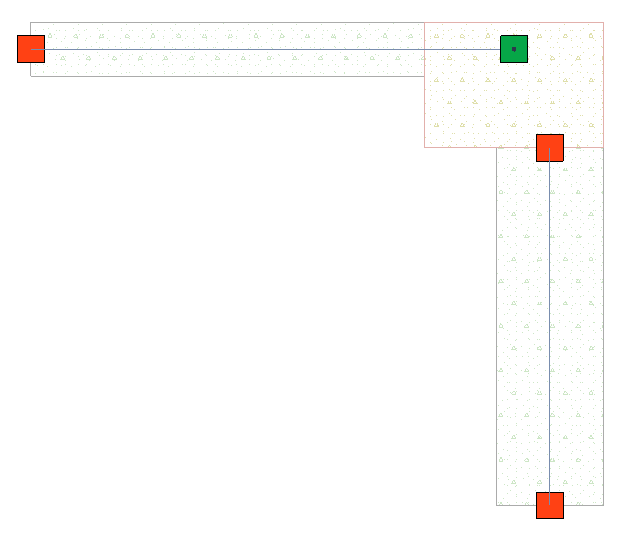

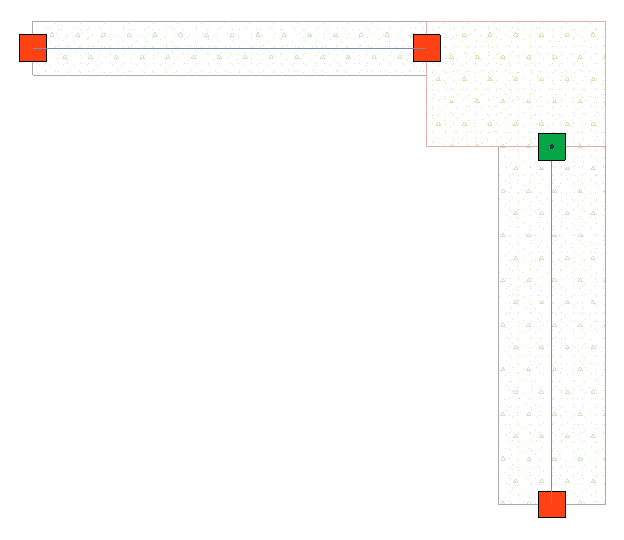

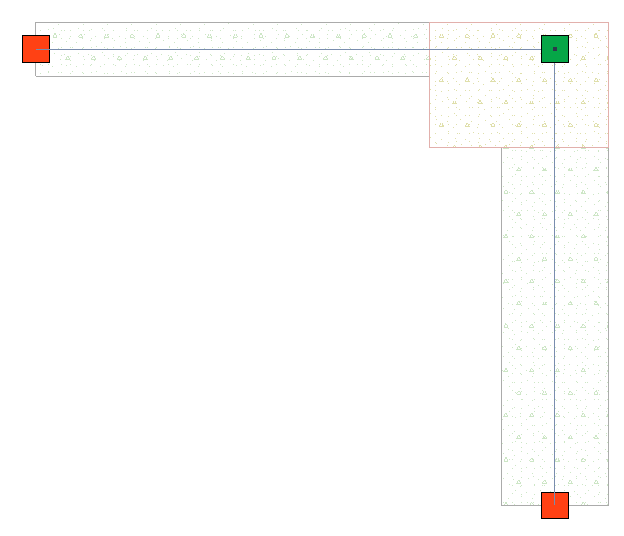

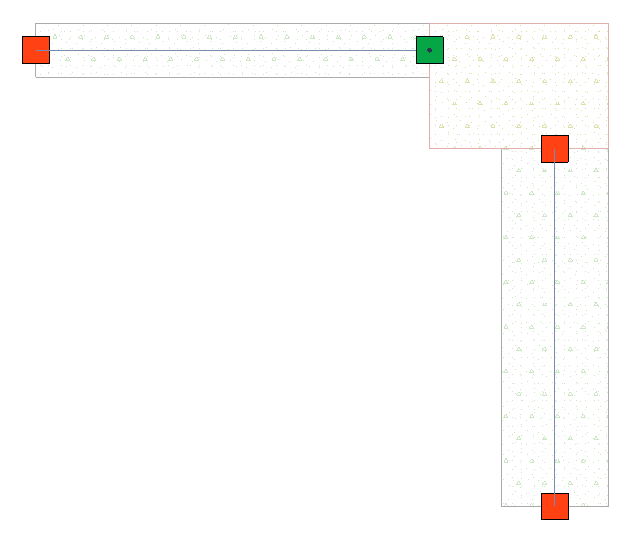

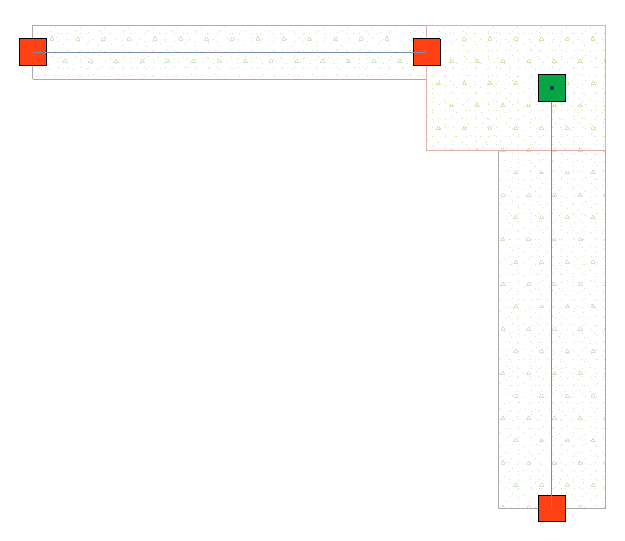

次の表に各オプションを図で示します。

注: [グローバルZ方向でのみオフセット]もオンの場合、「エッジを検索」オプションはZ方向に限定されます。

グローバルZ方向のみ

1D部材をグローバルZ方向でのみオフセットする場合、これをオンにします。その他の方向でのオフセットは適用されません。
