例2：梁を柱までストレッチ

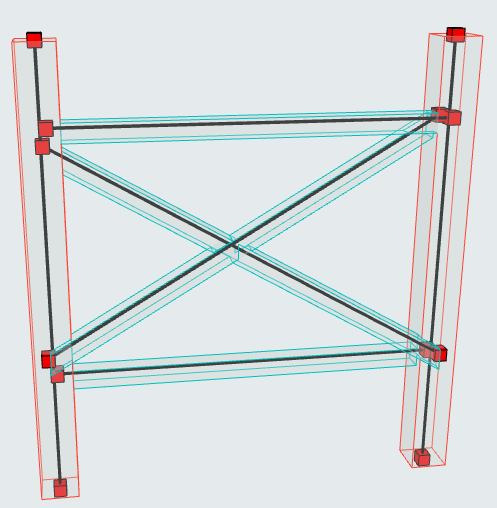

このアジャスタタイプについて説明するために、例として柱、梁、筋かいで構成された一般的な鉄骨を使用します。

梁の1D部材が柱に接続されていないことが確認できます。そのため、構造解析に必要な連続性がありません。

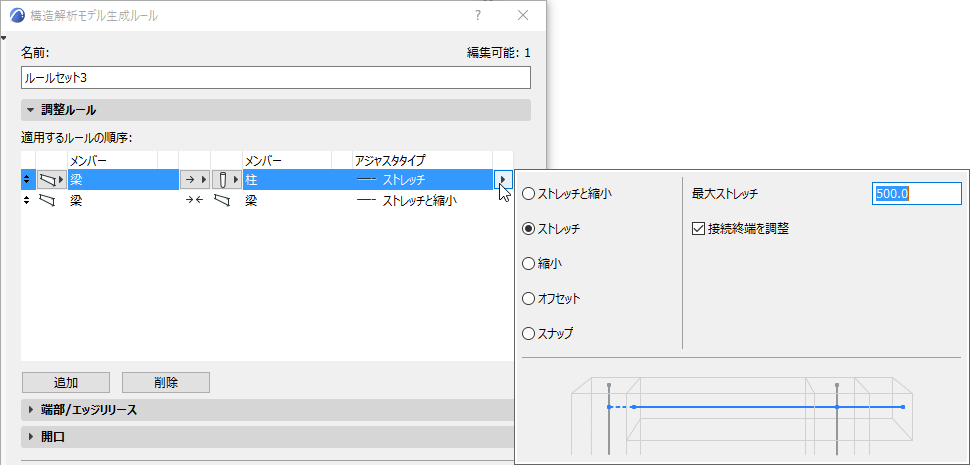

解決策として、梁の軸を柱までストレッチするルールを生成します。

• 部材グループ1：梁
• 部材グループ2：柱
• 方式：一方向（梁を柱までストレッチするが、柱はそのままにする）
• アジャスタタイプ：ストレッチ
• ストレッチの追加オプション：最大ストレッチを許可。
  注: 定義された許容値が長さタイプの値です。そのため、[環境設定]→[作業/単位]で長さに指定された単位が適用されます。





これで梁が柱と交わるようになりましたが、ブレースはまだ適切ではありません。

続行するには次のセクション「例3：スナップ」を参照。
