解析部材の手動編集

一般情報

• 手動で編集できるのは、一度に1つの部材のみです（複数選択不可）。
• コマンドは、指定のビューで影響がある限り、平面図、断面図、立面図、3Dビューで使用可能です。
• 部材が手動で編集されると、アジャスタとして機能しなくなります。ただし、手動で編集された部材は、調整ルールの対象として機能することができます。
• 手動で編集された部材は、物理モデル要素とともに移動（または回転、反転）します。

1D部材をストレッチ

1. 1D部材を選択し、ノードをクリックします。
2. ペットパレットから適切な[ストレッチ]コマンドを選択します。

• 部材長さをストレッチ

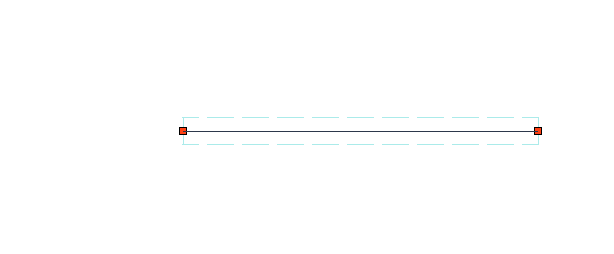

  図 1. 直線梁 - 手動ストレッチ



• 長さのストレッチ部材長さ（湾曲梁）：1D部材の端部を同じ曲線になるように調整

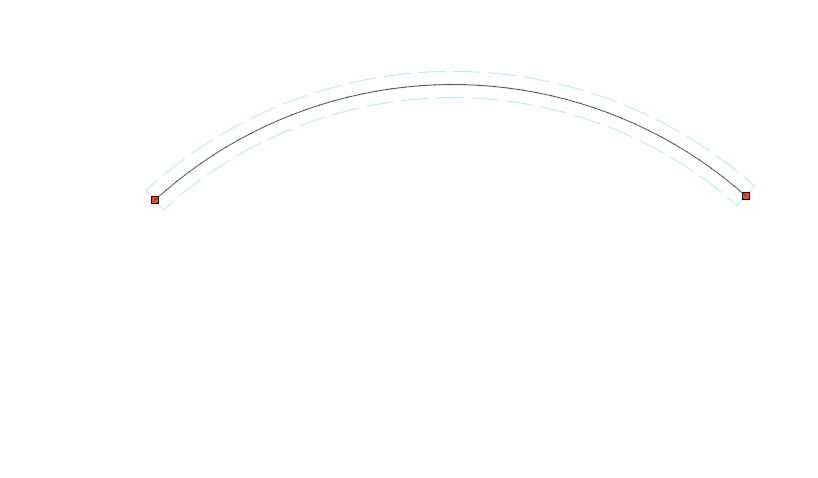

  図 2. 湾曲梁 - 手動ストレッチ



2D部材のノードを移動

1. 2D部材を選択し、ノードをクリックします。（平面図の直線壁には対応していません）
2. ペットパレットから[部材のノードを移動]を選択します。

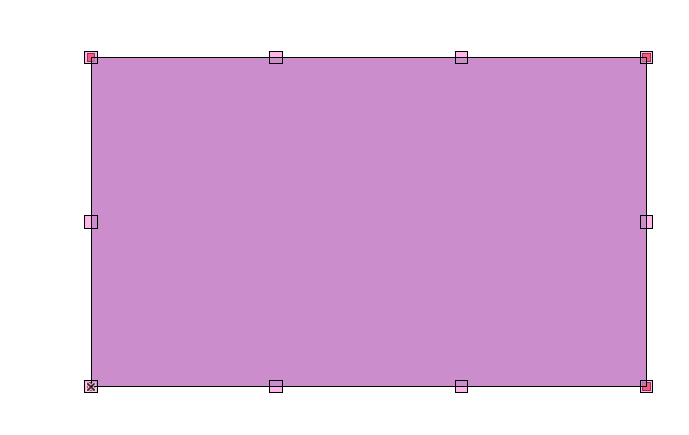

   図 3. スラブ - 頂点を移動



2D部材のエッジをオフセット

1. 2D部材を選択し、エッジをクリックします。（平面図の直線壁には対応していません）
2. ペットパレットから、[部材のエッジをオフセット]を選択します。

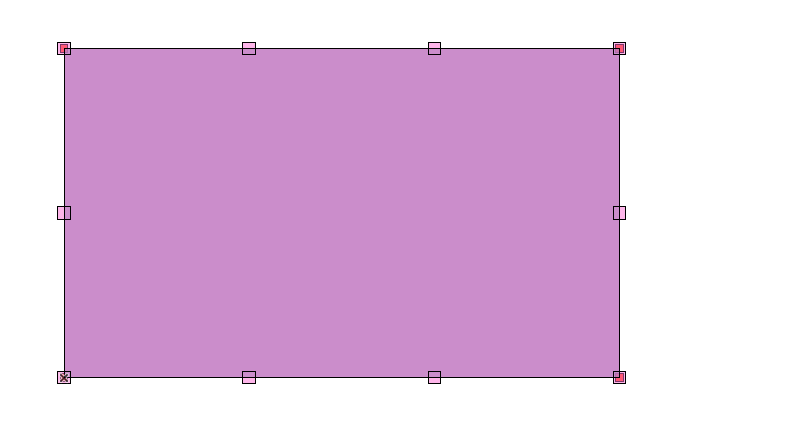

   図 4. スラブ - 辺をオフセット



2D部材で新規頂点を挿入

1. 2D部材を選択し、エッジをクリックします。（平面図の直線壁には対応していません）
2. ペットパレットから、[新規頂点を挿入]を選択します。

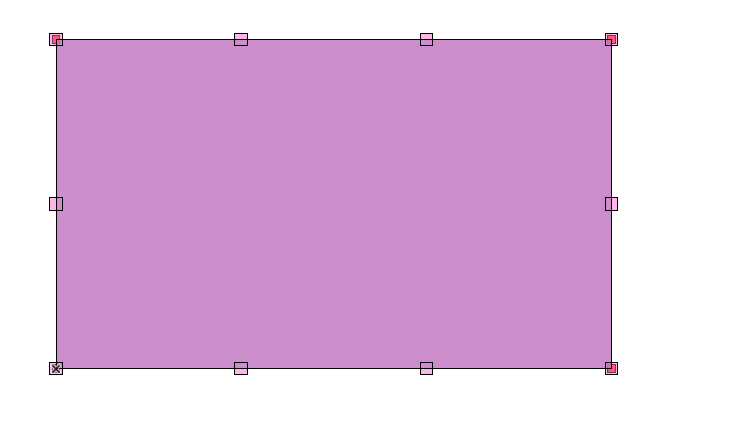

   図 5. スラブ - ノードを挿入



ノードを削除するには、他のノードの上にドラッグします （ノードを削除するための専用の操作はありません）。

手動編集を元に戻す

手動で編集したものを、部材の元の形状に戻します。

構造部材を手動で編集した要素を選択した場合は、[元に戻す]コマンドは以下で参照できます：

• ペットパレット

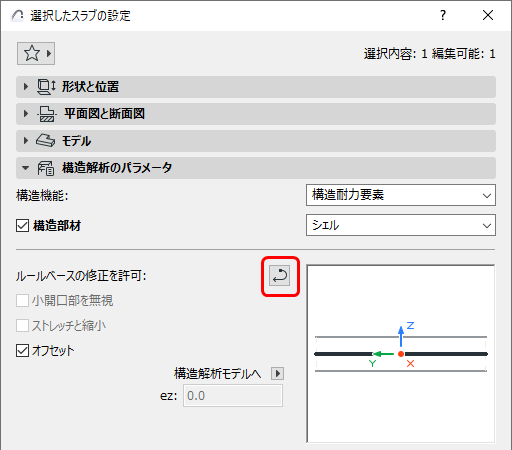

• 要素設定または情報ボックス（[構造解析のパラメータ]パネル）



[元に戻す]コマンドは、手動で設定した偏心やエッジリリース設定には影響しません。

手動で編集した部材のプロパティ

要素プロパティとして、手動で編集された1Dおよび2D部材を識別するために利用できます。

1D部材の場合：部材を手動でストレッチ

2D部材の場合：部材形状を手動で編集

これらのプロパティは、以下を含むArchicadインターフェース全体で使用します：

• 検索と選択
• プロパティマネージャーと数式エディタ
• 構造解析モデル比較（変更の詳細）

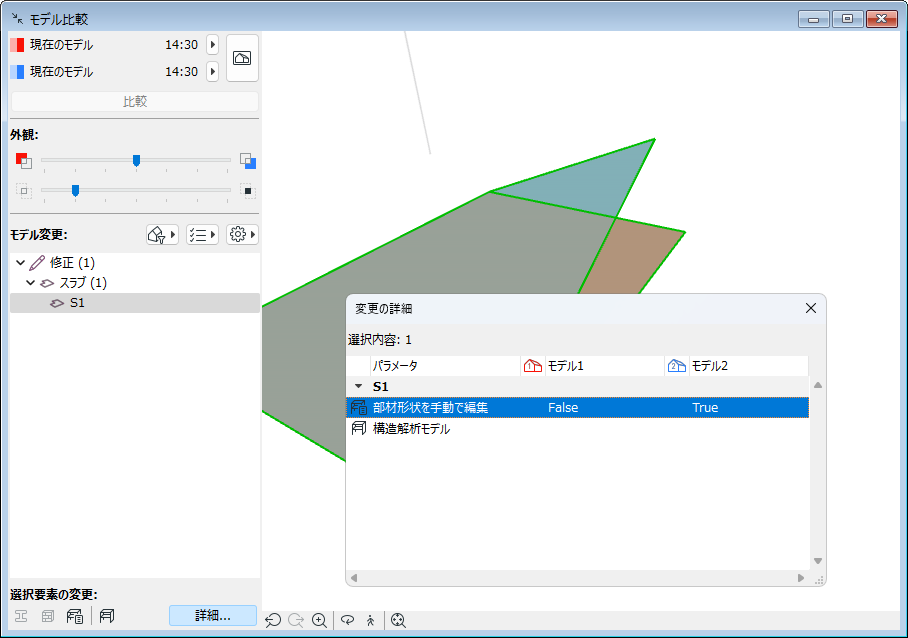

  図 6. 構造モデル比較で手動編集を表示

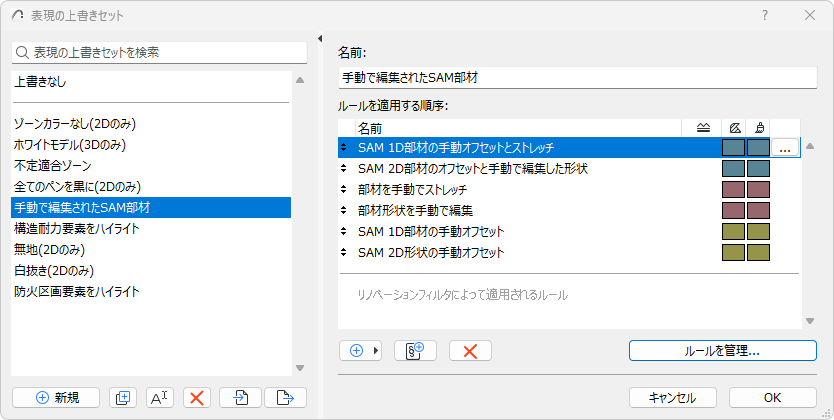

• 表現の上書きルールと基準 - 手動で編集した構造部材を簡単に視覚的にフィードバックするために、表現の上書きセットを使用します。
