ArchicadからSAFファイルをエクスポート

エクスポートは現在のArchicadプロジェクトのSAF変換設定に基づいて行われます。（「IFC変換設定 - 概要」を参照）。

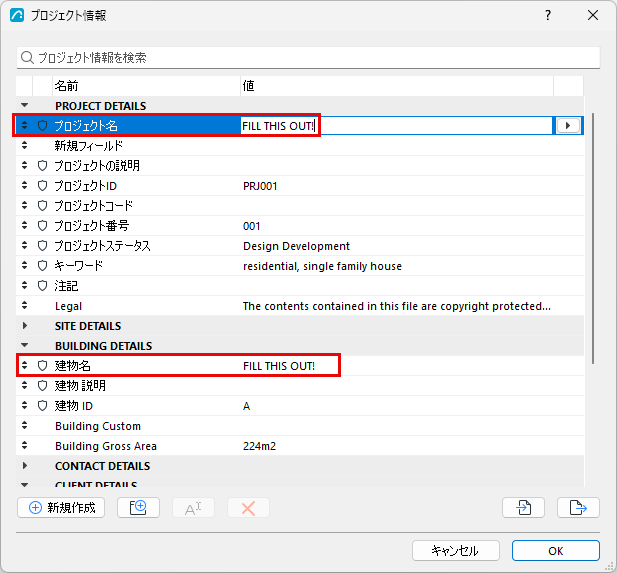

ヒント: エクスポートする前に、[プロジェクト情報]ダイアログボックス（[ファイル]→[情報]→[プロジェクト情報]）で以下のフィールドに入力することをお勧めします。
  • プロジェクト名
  • 建造物名

    これらのデータは、SAFファイルのプロジェクトおよびモデルデータタブページに表示されます。



構造解析モデルをエクスポートするには、次のいずれかを実行します：

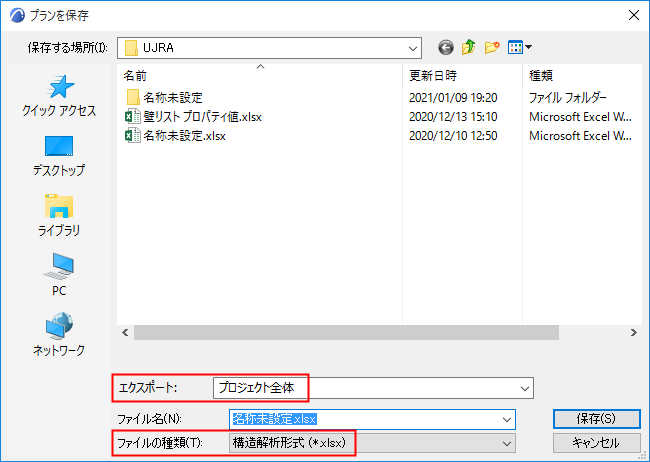

  • Archicadプロジェクト（平面図または3Dウィンドウ）から[ファイル]→[名前を付けて保存]を選択します
  • 構造解析形式（*.xlsx）を選択します。
  • [エクスポート]ポップアップから、プロジェクト全体、現在のビューの表示要素、または選択要素のいずれをエクスポートするかを定義します。

  • [ドキュメント]→[発行]を使用して、発行ビューに表示されている解析部材をエクスポートします。（「発行機能」を参照）。

また、特定の解析ツールとの接続ツールを使用してで、ワークフローをより迅速にすることもできます。
